Вяжущее

Вяжущее

Иллюстрации

Показать все

Реферат



Изобретение относится к составам вяжущих и может быть использовано в промышленности строительных материалов. Цель изобретения - повышение кислотостойкости вяжущего. Вяжущее содержит, мас.%: портландцемент 47,8 - 89,56, пыль производства термолита из диатомита 10 - 50 и оксиэтилированный алкилфенол 0,44 - 2,2. Коэффициент кислотостойкости, определенный после 28-суточной выдержки в 2%-ном растворе серной и соляной кислот, составляет соответственно 0,65 - 0,71 и 0,79. 2 табл.

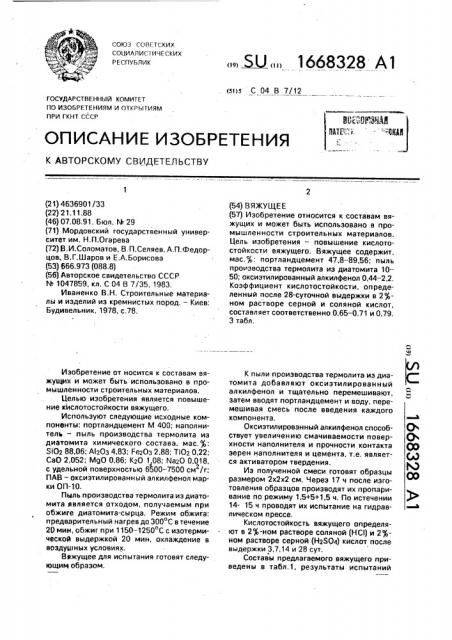

СОЮЗ СО ВГТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСГ1У БЛИК (я)з С 04 В 7/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4636901/33 (22) 21.11,88 (46) 07.08.91, Бюл, М 29 (71) Мордовский государственный университет им. Н.П.Огарева (72) B.È.Ñoëoìàòîâ, В.П.Селяев, А,П.Федорцов, В.Г.Шаров и Е.А,Борисова (53) 666.973 (088,8) (56) Авторское свидетельство СССР

N 1047859, кл. С 04 В 7/35, 1983, Иваненко В.Н. Строительные материалы и изделий из кремнистых пород. — Киев;

Будивельник, 1978, с.78.

Изобретение от носится к составам вяжущих и может быть использовано в промышленности строительных материалов.

Целью изобретения является повышение кйслотостойкости вяжущего.

Используют следующие исходные компоненты: портландцемент M 400; наполнитель — пыль производства термолита иэ диатомита химического состава, мас,g:

Sl0z 88,06; А! гОз 4,83; ЕегОз 2.88; Т! Ог 0,22;

СаО 2,052; М90 0,86; КгО 1 08; NazO 0,018, с удельной поверхностью 61 00-7500 смг/г;

ПА — оксиэтилированный алкилфенол марки 0ll-10, Пыль производства термолита из диатомита является отходом, получаемым при обжиге диатомита-сырца. Режим обжига: предварительный нагрев до 300 С в течение

20 мин, обжиг при 1150-1250 С с изотермической выдержкой 20 мин, охлаждение в воздушных условиях, Вяжущее для испытания готовят следующим образом.,, .Ж„„1668328 А1 (54) ВЯЖУЩЕЕ (57) Изобретение относится к составам вяжущих и может быть использовано в промышленности строительных материалов.

Цель изобретения — повышение кислотостойкости вяжущего, Вяжущее содержит, мас.7;: портландцемент 47,8 — 89,56; пыль производства термолита из диатомита 1050; оксиэтилированный алкилфенол 0,44 — 2,2.

Коэффициент кислотостойкости, определенный после 28-суточной выдержки в 27ьном растворе серной и соляной кислот, составляет соответственно 0,65 —.0,71 и 0,79.

3 табл.

К пыли производства термолита иэ диатомита добавляют оксиэтилированный алкилфенол и тщательно перемешивают, затем вводят портландцемент и воду, перемешивая смесь после введения каждого компонента.

Оксиэтилированный алкилфенол способствует увеличению смачиваемости поверхности наполнителя и прочности контакта зерен наполнителя и цемента, т.е. является активатором твердения.

Из полученной смеси готовят образцы размером 2х2х2 см. Через 17 ч после изготовления образцов производят их пропаривание по режиму 1,5+5+1,5 ч. По истечении

14- 15 ч проводят их испытание на гидравлическом прессе.

Кислотостойкость вяжущего определяют в 27-ном растворе соляной (HCI) и 2ф,ном растворе серной (Нг$04) кислот после выдержки 3,7,14 и 28 сут.

Составы предлагаемого вяжущего приведены в табл.1, результаты испытаний

1668328

Таблица1

Таблиц.а 2

Таблица 3 прочности — в табл.2, кислотостойкости — в табл.3 (составы 1 и 5 — за предлагаемыми пределами соотношения компонентов) ..

Таким образом, предлагаемое вяжущее обладает повышенной кислотостойкостью в 5 средах с малой степенью агрессивности, в частности в 2 -ных растворах. соляной и серной. кислот.

Формула изобретения 10

Вяжущее, включающее портландцемент и кремнеземистый наполнитель, о тл и ч а ю щ е ес я тем, что, с целью повышения кислотостойкости, оно содержит в качестве кремнеземистого наполнителя пыль производства термолита из диатомита и дополнительно оксиэтилированный алкилфенол при следующем соотношении компонентов, мас. ;

Пыль производства термолита из диатомита 20-40

Оксиэтилированный алкилфенол 0.88-1.76

Портландцемент Остальное
