Способ извлечения ртути из растворов

Способ извлечения ртути из растворов

Иллюстрации

Показать все

Реферат



Изобретение относится к области электрохимических производств. Предлагаемый способ позволяет повысить степень извлечения ртути из растворов при сохранении небольшого времени контакта раствора с электродом. Способ осуществляется с использованием в качестве катода углеродного войлока, полученного путем термообработки войлока из полиакрилонитрильного волокна при 900 - 2600°С. 1 табл.

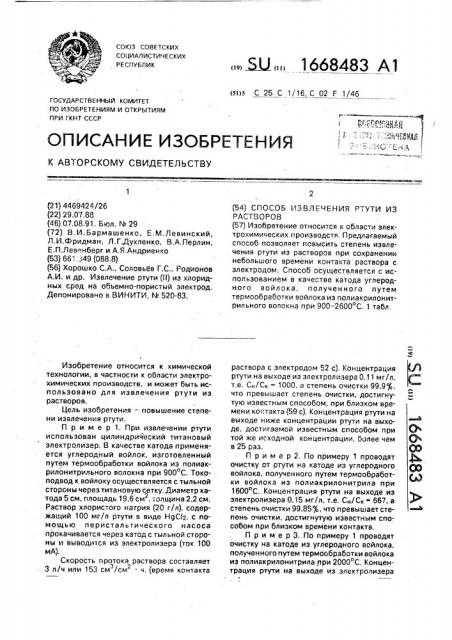

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (1 1) ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Р1)4469424/26 (22) 29.0?,88 (46) 07.08,91. Бюл. М 29 (72) В. И. Бармашенко, Е, M.Ëåâèíñêèé, Л.И.Фридман, Л.Г.Духленко, В.А,Перлин, Е.П.Лев нберг и А.Я,Андриенко (53) 661. )49 (088,8) (56) Хорошко С.А., Соловьев Г.С., Родионов

А.И. и др. Извлечение ртути (И) из хлоридных сред на объемно-пористый электрод.

Депонировано в ВИНИТИ, М 520-83.

Изобретение относится к химической технологии, в частности к области электрохимических производств, и может быть использовано для извлечения ртути из растворов.

Цель изобретения — повышение степени извлечения ртути.

Пример 1. При извлечении ртути использован цилиндрический титановый электролизер, В качестве катода применяется углеродный войлок, изготовленный путем термообработки войлока из полиакрилонитрильного волокна при 900 С. Токоподвод к войлоку осуществляется с тыльной стороны череэтитановую сетку, Диаметр катода 5 см, площадь 19,6 см2, -,îëùèíà 2,2 см.

Раствор хлористого натрия (20 г/л), содержащий 100 мг/л ртути в виде Н9С!2, с помощью перистальтического насоса прокачивается через катод с тыльной стороны и выводится иэ электролизера (ток 100 мА), Скорость протока раствора составляет

3 л/ч или 153 см /см2 ч.(время контакта (si)s С 25 С 1!16,С 02 F 1/46 (54) СПОСОБ ИЗВЛЕЧЕНИЯ РТУТИ ИЗ

РАСТВОРОВ (57) Изобретение относится к области электрохимических производств. Предлагаемый способ позволяет повысить степень извлечения ртути иэ растворов при сохранении небольшого времени контакта раствора с электродом, Способ осуществляется с использованием в качестве катода углеродного войлока, полученного путем термообработки войлока из полиакрилонитрильного волокна при 900 — 2600 С. 1 табл. раствора с электродом 52 с). Концентрация ртути на выходе иэ электролизера 0,11 мг/л, т,е. Сн/Ск = 1000, а степень очистки 99,9 („ что превышает степень очистки, достигнутую известным способом, при близком времени контакта (59 с). Концентрация ртути на выходе ниже концентрации ртути на выходе, достигаемой известным способом при той же исходной концентрации, более чем в 25 раз.

Пример 2. По примеру 1 проводят очистку от ртути на катоде из углеродного войлока, полученного путем термообработки войлока из полиакрилонитрила при

1600 С., Концентрация ртути на выходе из электролизера 0,15 мг/л, т.е. С /Ск - 667, а степень очистки 99,85, что превышает степень очистки, достигнутую известным способом при близком времени контакта, Пример 3, По примеру 1 проводят очистку на катоде иэ углеродного войлока. полученного путем термообработки войлока иэ полиакрилонитрила при 2000 С. Концентрация ртути на выходе иэ электролизера

1668483

Время контакта раствора с электродом, с

Тип катода

Свинцовые волокна

37

44

345

97,3

97,7

99,7

269

154

308

Сетчатый . стеклообразный углерод

Углеродный войлок из вискозы, термообработан н ый и ри 2500 С

Углеродный войлок из полиакрилонитрила, термообработанного при, С:

900

39

87,5

97,4

59

96,3

99,9 — 99,94

1000-1667

52

О,? мг/л, т.е. Сн/С» = 143, а степень очистки

99,3 . что превышает,степень очистки, достигнутую известным способом при близком времени контакта.

Пример 4. По примеру 1 проводят очистку от ртути на катоде из углеродного войлока, полученного путем термообработки войлока из полиакрилонитрила при

2600 С, Концентрация ртути на выходе из электролизера 2,1 мг/л. т.е. CH/С» = 47,6, а степень очистки 97,9, что еще превышает степень очистки, достигнутую известным способом при близком времени контакта.

Пример 5. По примеру 1 проводят очистку на катоде из углеродного войлока, полученного путем термообработки войлока из полиакрилонитрила при 2700 С.

Концентрация ртути на выходе из электролизера 2,9 мг/л, т.е. CH/С» = 34,5, а степень очистки раствора 97,1, что ниже степени очистки, достигнутой известным способом при близком времени контакта.

Пример 6. По примеру 1 проводят очистку от ртути на катоде из углеродного войлока, полученного путем термообработки войлока из полиакрилонитрила при

800 С. Концентрация ртути на выходе из электролизера 3,7 мг/л, т.е, Сн/С» = 27,0, а степень очистки 96,3%, что ниже степени очистки, достигнутой известным способом при близком времени контакта, Пример 7. На той же установке при тех же параметрах процесса проводят очистку 1N,раствора серной кислоты (49 г/л), содержащего 100 мг/л ртути, на катоде из углеродного войлока, полученного путем термообработки войлока из полиакрилонитрила при 900 С. Концентрация ртути на выходе из электрол иэера составляет 0,06 мг/л, т.е. CH/C» = 1667, а степень очистки 99,94, что существенно превышает степень очистки, достигнутую известным способом.

Данные об извлечении ртути иэ растворов на проточных катодах различных типов представлены в таблице.

Как видно из таблицы, углеродный вой5 лок, полученный из полиакрилонитрильного войлока путем термообработки последнего в интервале 900 — 2600 С, обеспечивает бо, лее высокую степень извлечения ртути, чем войлок, полученный из вискозы.

10 Наиболее близким по технической сущности к предлагаемому является способ извлечения ртути из растворов путем ее осаждения на углеродном войлоке ВВП-6695.

15 При использовании войлока ВВП-66-95, полученного путем термообработки войлока из вискозного волокна при 2500 С толщиной 0,5 см и скорости протока 306 см /см . ч (время контакта 6 с), получена з

20 степень извлечения ртути 87,5 (Сн/С» = 8).

При увеличении толщины катода до 1,5 см максимальная степень извлечения ртути при скорости протока 92 см /см2 ч (время контакта 59 с) составляет 97,4 (Сн/С» = 39), 25 Недостатком этого способа является низкая степень извлечения ртути.

Применение углеродного войлока, полученного из полиакрилонитрильного волокна взамен вискозного, позволяет при

30 одинаковых условиях проведения процесса снизить концентрацию ртути на выходе из электролизера более, чем в 25 раз.

Формула изобретения

Способ извлечения ртути из растворов

35 путем катодного осаждения на электроде из углеродного войлока, отличающийся тем, что, с целью повышения степени извлечения ртути, в качестве катода используют углеродный войлок, полученный путем тер40 моообработки войлока из полиакрилонитрильного волокна прй температуре

900-2600 С, Степень извлечения Отношение начальной ртути о концентрации ртути к конечной Сн/Ск

1668483

Продолжение таблицы

Составитель О.Майоров

Редактор А.Козориз Техред М,Моргентал Корректор М.Максимишинец

Заказ 2630 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
