Устройство для разработки траншей

Устройство для разработки траншей

Иллюстрации

Показать все

Реферат



Изобретение относится к средствам проходки в грунтах узких траншей. Цель - повышение производительности и надежности устройства в работе. С помощью размещенных на базовой машине направляющей стойки, тягового механизма и подвески 9 в скважину опускается рабочий орган, выполненный в виде барабанов 7. На наружной поверхности каждого барабана 7 закреплены породоразрушающие инструменты 8, а внутри на общем валу 12 - ротор и статор двигателя. Ротор выполнен в виде диска 13, жестко связанного по внешней окружности с барабаном 7. На торцовых поверхностях диска 13 размещены концентрические обмотки 14 и установлены контактирующие с ними дисковые магнитопроводы 15 статора, жестко закрепленные на валу 12. При подаче на обмотки двигателя по кабелю 11 переменного тока создается электромагнитный момент, вращающий рабочий орган. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (! 9) (l I) (sr)s Е 02 F 5/20

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

flPM ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4487593/03

{22) 30,09.88 (46) 07.08.91, Бюл. IФ 29 (71) Киевский инженерна-строительный институт (72) Г.М.Голенкав и В.В.Снигирь (53) 621.879,4 (088.8) (56) Авторское свидетельство СССР

l4 1471631, кл. Е 02 F 5/20, 1987.

Авторское свидетельство СССР

Ж 594250, кл. Е 02 E 5/20, 1978. (54) УСТРОЙСТВО ДЛЯ РАЗРАБОТКИ ТРАНШЕЙ (57) Изобретение относится к средствам проходки в грунтах узких траншей. Цель — повышение производительности и надежности устройства в работе. С помощью размещенных на базовой машине направляющей стайки, тягоВого механизма и подвески 9 в скважину опускается. рабочий орган, выполненный в виде барабанов 7. На наружной поверхности каждого барабана 7 закреплены порадараэрушающие инструменты 8, а внутри на общем

1668577 валу 12 — ротор и статор двигателя. Ротор выполнен в виде диска 13, жестко связанного по внешней окружности с барабаном 7.

На торцовых поверхностях диска 13 размещены концентрические обмотки 14 и установлены контактирующие с ними дисковые

Изобретение относится к средствам проходки в грунтах узких траншей при сооружении противофильтрационных завес, возведении конструкций типа "стена в грунте".

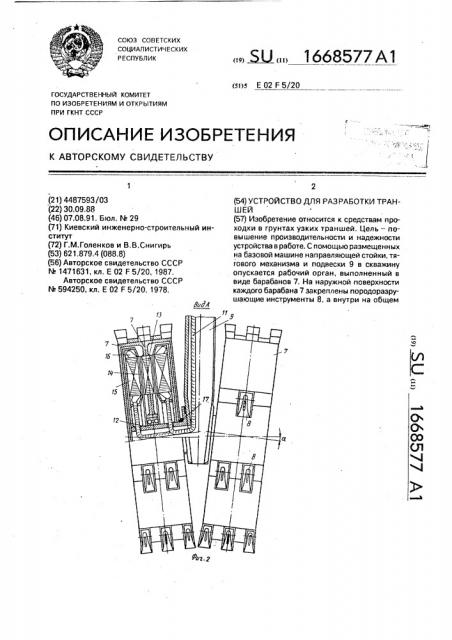

Целью изобретения является повышение производительности и надежности работы устройства при разработке узких траншей беэ увеличения поперечных размеров его рабочего органа, На фиг,1 показано устройство, общий вид; на фиг.2 — вид А на фиг.1 в разрезе.

Устройство для разработки траншей включает базовую машину, направляющую стойку 1 с эрлифтом 2, соединенную гофрированной трубой 3 с компрессорной установкой 4 и прикрепленную посредством подвижного хомута 5 к рабочему органу 6, выполненному в виде двух и более барабанов 7, на наружной поверхности которых закреплены режущие инструменты 8, рабочие органы 6 связаны посредством подвески 9 с тяговым механизмом 10, силовым кабелем 11 с электроустановкой и установлены- на полых валах 12 с возможностью вертикального возвратно-поступательного движения. Плоскости вращения барабанов

7 находятся под углом друг к другу для того, чтобы перекрывать зазор, образовавшийся между барабанами в результате их крепления своими опорными валами 12, на которых они вращаются, к хомуту 5 и подвеске

9, находящимися между ними, и таким образом добиться разрушения грунта по всей ширине рабочей зоны рабочего органа 6, а внутри барабана 7 рабочего органа 6 размещен торцовый асинхронный электродвигатель, ротор которого выполнен в виде диска

13, жестко связанного по внешней окружности с барабаном 7. На торцовых поверхностях диска 7 размещены концентрические обмотки "i4 и уст íîâëåíû два жестко закрепленных на полом валу дисковых магнитопровода 15 статора с трехфазной обмоткой 16, а полое пространство барабана 7 заполнено охлаждающей жидкостью и герметично закрыто с. помощью уплотнительного устройства 17.

40 магнитопроводы 15 статора, жестко закрепленные на валу 12, При подаче на обмотки двигателя по кабелю 11 переменного тока создается электромагнитный момент, вращающий рабочий орган. 2 ил.

Устройство для разработки траншей работает следующим образом.

Пионерная траншея заполняется глинистым раствором в виде пульпы, пробуривается скважина глубиной, равной глубине будущей траншеи, и диаметром, большим диаметра зрлифта вместе с направляющей стойкой. В скважину опускается направляющая стойка 1 с эрлифтом 2. Вдоль на,.правляющей стойки 1 вертикально вниз при помощи тягового механизма 10 и подвески

9 опускается в пионерную траншею рабочий орган 6, По кабелю 11 подается трехфазный переменный ток, протекая по концентрическим обмоткам 16 статора, вызывает концентрический вращающий магнитный поток.

Зтот поток в концентрических короткозамкнутых обмотках 14 ротора индуктирует переменный ток, который при взаимодействии с концентрическим вращающим магнитным потоком создает электромагнитный момент, вращающий ротор с закрепленным на нем барабаном 7 с режущими инструментами 8.

Наличие двух дисковых магнитопроводов 15 дает возможность уменьшить поперечные электромагнитные силы и таким образом уменьшить вероятность возникновения эффекта "прилипания" ротора 14 к магнитопроводам 15 статора. Конструктивное исполнение ротора в виде дискового магнитопровода позволяет заменить ненадежную шарнирную цепь и получить равномерно распределенную нагрузку по всей его активной зоне, а не на отдельные звенья и замкнутую электромагнитную связь, что ведет к повышению производительности и надежности работы устройства.

Формула изобретения

Устройство для разработки траншей, включающее базовую машину с тяговым механизмом, направляющую стойку с эрлифтом и подвижно установленным рабочим органом, привод которого выполнен в виде асинхронного двигателя и соединен гибкими связями с тяговым механизмом, о т л ич а ю щ е е с я тем, что, с целью повышения производительности и надежности в работе устройства при разработке узких траншей

1668577 без увеличения поперечных размеров его рабочего органа, последний выполнен в виде барабана с валом, на наружной поверхности которого закреплены породоразрушающие инструменты, а внутри него установлены на валу ротор и статор двигателя, при этом ротор выполнен в виде диска, 50 жестко связанного по внешнему контуру с барабаном. а на торцовых поверхностях диска размещены концентрические обмотки и дисковые магнитопроводы статора, жестко закрепленные на валу.
