Реферат



Изобретение относится к скобяным изделиям и позволяет повысить надежность запирания секретного замка. В продольном пазу 2 корпуса 1 замка размещен пакет вкладышей 9. В отверстиях 11 вкладышей расположен подпружиненный засов 3, имеющий выступы 4 и средство управления 5. В кольцевых проточках 10 на боковых поверхностях вкладышей 9 установлены кодовые кольца 6 с прорезями 7, соответствующими выступам засова. Во вкладышах 9 выполнены резьбовые отверстия 12 под фиксаторы 8. Толщина каждого вкладыша 9 соответствуюет длине выступа 4 засова. 2 з.п.ф-лы, 7 ил.

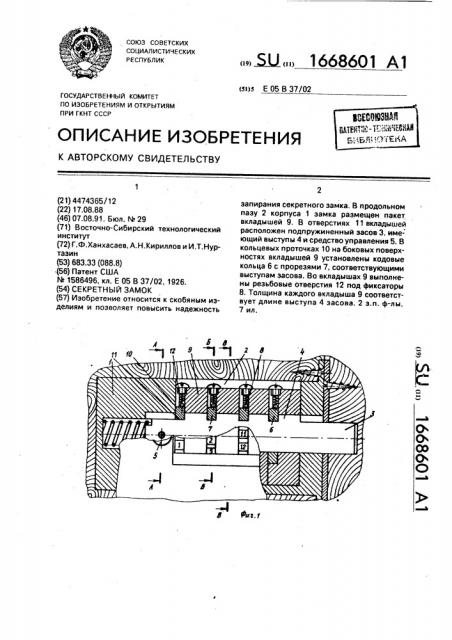

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (н)5 Е 05 В 37/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Ю Ю

ff ) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4474365/12 (22) 17.08,88 (46) 07.08.91. Бюл. М 29 (71) Восточно-Сибирский технологический институт (72) Г.Ф.Ханхасаев, А.Н. Кириллов и И.Т.Нуртаэин (53) 683.33 (088.8) (56) Патент США

М 1586496, кл. Е 05 В 37/02, 1926. (54) СЕКРЕТНЫЙ ЗАМОК (57) Изобретение относится к скобяным изделиям и позволяет повысить надежность

„„ Ц„„1668601 А1 запирания секретного замка. В продольном пазу 2 корпуса 1 замка размещен пакет вкладышей 9, В отверстиях 11 вкладышей расположен подпружиненный засов 3, имеющий выступы 4 и средство управления 5. В кольцевых проточках 10 на боковых поверхностях вкладышей 9 установлены кодовые кольца 6 с прорезями 7, соответствующими выступам засова. Во вкладышах 9 выполнены резьбовые отверстия 12 под фиксаторы

8. Толщина каждого вкладыша 9 соответствует длине выступа 4 засова. 2 з.п. ф-лы, 7 ил.

1668601

Изобретение относится к скобяным изделиям.

Целью изобретения является повышение надежности запирания, На фиг.1 изображен замок,; на фиг.2 — разрез А-А на фиг.1; на фиг.3 — разрез Б-Б на фиг.1; на фиг,4 — разрез В-В на фиг.1; на фиг.5 —; на фиг. 6 — вид Г на фиг.5; на фиг.7 — вид Д на фиг.5.

Секретный замок содержит корпус 1 с продольным пазом 2, подпружиненный засов 3 с выступами 4 и средством управления

5, соосно размещенные в корпусе кодовые кольца 6, каждое из которых имеет прорезь

7, соответствующую выступам засова, и фиксаторы 8 кодовых колец. Замок снабжен установленным в продольном пазу 2 корпуса пакетом вкладышей 9 по числу кодовых колец, каждый из которых имеет выполненную на боковой поверхности кольцевую проточку 10 и отверстие 11, соосное кольцевой проточке. Засов расположен в отверстиях 11 вкладышей, а кодовые кольца 6 в их кольцевых проточках 10. Во вкладыше выполнено реэьбовое отверстие 12 для размещения фиксатора 8 кодового кольца.

Толщина каждого вкладыша 9 соответствует длине выступа 4 засова.

Замок работает следующим образом.

Для эапирания поворотом кодовых колец 6 устанавливают код замка, При этом прорези 7 располагаются напротив выстуnos 4, и деблокированный засов 3 под действием пружины перемещается. Затем код замка сбивают произвольным поворотом кодовых колец, что приводит к смещению

А-A прорезей 7 относительно выступов 4 и блокированию засова в запертом положении.

Для отпирания устанавливают код замка. При этом угловое движение кодовых ко5 лец 6 фиксируется фиксаторами 8, После набора кода средством управления 5 смещают засов в направлении отпирания и блокируют его в этом положении поворотом кодовых колец на произвольный угол.

10 Блокировка засова в двух положениях возможна благодаря равенству толщин вкладышей 9 и длин выступов 4 засова.

Формула изобретения

1,Секретный замок, содержащий кор15 пус с продольным пазом, подпружиненный засов с выступами и средством управления, соосно размещенные в корпусе кодовые кольца, каждое из которых имеет прорезь, соответствующую выступам засова, и фик20 саторы кодовых колец, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности запирания, он снабжен установленным в продольном пазу корпуса пакетом вкладышей по числу кодовых колец, каждый из ко25 торых имеет выполненную на боковой поверхности кольцевую проточку и отверстие, соосное кольцевой проточке, при этом засов расположен в отверстиях вкладышей, а кодовые кольца в их кольцевых проточках.

30 2. Замок по п.1, отличающийся тем, что во вкладыше выполнено резьбовое отверстие, радиальное кольцевой проточке, при этом фиксатор размещен в резьбовом отверстии, 35 3. Замок по п 1, отличающийся тем, что толщина каждого вкладыша соответствует длине выступа засова.

1668601

Фиг. 4 бидД

Видl" Риг,7 иг.б
