Реферат



Изобретение относится к технике для геофизических исследований скважин. Цель - повышение надежности в работе за счет улучшения проходимости комплекса соединяемых приборов в необсаженных скважинах. Переходники (П) 2 и 4 прикреплены к охранным кожухам приборов 1 и 5. В каждом П 2 и 4 имеется регулирующая гайка 3. Жесткая тяга (Т) 6 соединяет П 2 и 4 между собой. Жесткая Т 6 имеет сферические головки, на которых выполнены проточки А. Переходники 2 и 4 распираются пружинами 7 и 8 с левой и правой навивками витков. В обеих П 2 и 4 расположены подвижные в осевом направлении втулки (В) 9, механически связанные с гайками 3. Конические проточки Б, выполненные во В 9, сопряжены с проточками А. При раскручивании гаек 3 с П 2 и 4 до упора В 9 входит в плотное зацепление с проточками А головок Т 6, одновременно плотно сжимая витки пружин 7 и 8. Оба П 2 и 4, Т 6 располагаются по осевой линии, образуя жесткую конструкцию. При закручивании гаек 3 подвижные В 9 отходят от головок Т 6, образуя за счет пружин 7, 8 гибкую в радиальном направлении конструкцию. Взаимодействие В 9 внутри П 2, 4 с коническими выступами А головок Т 6 позволяет улучшить прохождение комплекса приборов через сужения, изгибы и каверны. 1 ил.

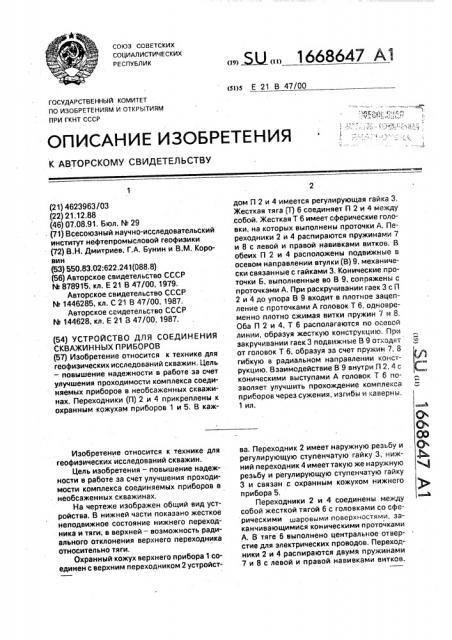

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Е 21 В 47/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР,хЕ " г

1, в 1 .1.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ (21) 4623963/03 (22) 21,12.88 (46) 07.08.91. Бюл. hh 29 (71) Всесоюзный научно-исследовательский институт нефтепромысловой геофизики (72) В.H. Дмитриев, Г.А. Бунин и В.М. КороВИН (53) 550.83.02:622.241(088.8) (56) Авторское свидетельство СССР

t4 878915, кл. Е 21 В 47/00, 1979, Авторское свидетельство СССР

М 1446285, кл. С 2 1 В 47/00, 1987, Авторское свидетельство СССР

N. 144628, кл. Е 21 В 47/00, 1987. (54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ

СКВАЖИННЫХ ПРИБОРОВ (57) Изобретение относится к технике для геофизических исследований скважин, Цель — повышение надежности s работе за счет улучшения проходимости комплекса соединяемых приборов в необсаженных скважинах. Переходники (П) 2 и 4 прикреплены к охранным кожухам приборов 1 и 5. В кажИзобретение относится к технике для геофизических исследований скважин.

Цель изобретения — повышение надежности в работе за счет улучшения проходимости комплекса соединяемых приборов в необсаженных скважинах.

На чертеже изображен общий вид устройства. В нижней части показано жесткое неподвижное состояние нижнего переходника и тяги, в верхней — возможность радиального отклонения верхнего переходника относительно тяги.

Охранный кожух верхнего прибора 1 соединен с верхним переходником 2 устройст„„5U „„1668647 А1 дом П 2 и 4 имеется регулирующая гайка 3, Жесткая тяга (Т) 6 соединяет П 2 и 4 между .собой. Жесткая Т 6 имеет сферические головки, на которых выполнены проточки А. Переходники 2 и 4 распираются пружинами 7 и 8 с левой и правой навивками витков. В обеих П 2 и 4 расположены подвижные в осевом направлении втулки (В) 9, механически связанные с гайками 3. Конические проточки Б, выполненные во В 9, сопряжены с проточками А. При раскручивании гаек 3 с П

2 и 4 до упора В 9 входит в плотное зацепление с проточками А головок Т 6, одновременно плотно сжимая витки пружин 7 и 8.

Оба П 2 и 4, Т 6 располагаются по осевой линии, образуя жесткую конструкцию, При закручивании гаек 3 подвижные В 9 отходят от головок Т 6, образуя за счет пружин 7, 8 гибкую в радиальном направлении конструкцию. Взаимодействие В 9 внутри П 2, 4 с коническими выступами А головок Т 6 пом зволяет улучшить прохождение комплекса приборов через сужения, изгибы и каверны.

1 ил.

©О ва. Переходник 2 имеет наружную резьбу и . () регулирующую ступенчатую гайку 3, ниж- ф„ ний переходник 4 имеет такую же наружную резьбу и регулирующую ступенчатую гайку

3 и сввввн с охренным кожухом нижнего прибора 5.

Переходники 2 и 4 соединены между ..Ъ собой жесткой тягой 6 с головками со сферическими шаровыми поверхностями, заканчивающимися коническими проточками

А. В тяге 6 выполнено центральное отверстие для электрических проводов, Переходники 2 и 4 распираются двумя пружинами

7 и 8 с левой и правой навивками витков.

1668647

В переходниках расположены подвижно в осевом направлении втулки 9, механически связанные с регулирующими ступенчатыми гайками 3, Втулки имеют конические проточки Б, сопряженные с коническими проточками А. При раскручивании гаек 3 с переходников 2 и 4 до упора, когда подвижные втулки 9 входят в плотное зацепление с проточками А головок тяги 6, одновременно плотно сжимаются витки пружин 7 и 8, Оба переходника 2 и 4 и тяга 6 располагаются по прямой осевой линии неподвижно относительно друг друга и приборов, образуя жесткую конструкцию.

При закручивании гаек 3 на переходники 2 и 4, когда втулки 9 отходят от головок тяги 6, образуется за счет пружин 7 и 8 гибкая и упругая в радиальном направлении конструкция. Варьируя заходы втулок 9 на конические расточки А головок тяги 6, можно регулировать углы преломления в радиальном направлении стыковочного устройства и комплекса приборов в целом.

Работает устройство для соединения скважинных приборов следующим образом.

После доставки комплекса приборов на скважину приборы жестко соединяют друг с другом в горизонтальном направлении и вытягивают в одну линию, C помощью гаек

3 придают стыковочным устройствам необходимый угол преломления, радиальную упругую подвижность, а затем, преломляя в местах пружин, опускают в скважину.

При спуске в скважину гибкая и упругая система устройства обеспечивает улучшенную проходимость приборов через искривленные, суженные и кавернозные участки скважины. Заранее заданный угол преломления стыковочного устройства предохраняет приборы от заклинивания s больших кавернозных участках (размеры каверны больше длины прибора).

При подьеме приборов из скважины эта система автоматически центрирует приборы комплекса относительно друг друга и оси скважины.

При необходимости иметь в скважине жесткую связку расположенных вдоль об5 щей оси приборов после спуска в устье скважины первого из соединяемых устройством приборов свинчивают гайки 3 с переходников 2 и 4 до упора. При этом подвижные втулки 9 внутри переход10 ников входят в плотное зацепление с коническими проточками головок тяги 6 и заклинивают ее в радиальном направлении. Одновременно витки пружин правой и левой навивок плотно соприкасаются

15 друг с другом, усиливая жесткость в радиальном направлении. Эти операции повторяют с каждым устройством комплекса при спуске в скважину.

Взаимодействие подвижных втулок 9

20 внутри переходников 2 и 4 с коническими выступами А головок жесткой тяги 6 расширяет функциональные возможности применения стыковочныхустройств, что позволяет улучшить прохождение комплекса

25 приборов через сужения, изгибы и каверны при спуске.

Формула изобретения

Устройство для соединения скважинных приборов, содержащее верхний и ниж30 ний переходники, прикрепленные к охранным кожухам соединяемых приборов, пружины с правой и левой навивкой витков, размещенные между переходниками, и регулирующие гайки, отличающееся

35 тем, что, с целью повышения надежности в работе за счет улучшения проходимости комплекса соединяемых приборов в необсаженных скважинах, оно снабжено жесткой тягой с головками, двумя подвижными в

40 осевом направлении втулками, расположенными внутри переходников и механически связанными с регулирующими гайками, при этом в головках тяги и во втулках выполнены сопряженные конические проточки, 1668647
