Реферат



Изобретение относится к горной промышленности и может быть использовано при проходке горных выработок. Цель изобретения - повышение надежности в работе при выправлении положения щита при одновременном повышении производительности. В оболочке 1 размещены домкраты 2 в двух опорах 3 и 4. Опора 3 выполнена шарнирной, опора 4 выполнена с возможностью перемещения домкрата в плоскости, нормальной к его оси, и в направлении по касательной к описывающей оси домкратов 2 окружности. В заданном положении домкраты фиксируются опорными фиксаторами, размещенными на указанной опоре. При необходимости выправления положения щита соответствующие домкраты 2 перемещают в опорах и фиксируют с тем, чтобы направление приложения силы указанных домкратов обеспечивало выправление щита. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУЕЛИК

ОИ . (И) »

ГОСУДАРСТВЕЮЫЙ КОМИТЕТ

OO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ (зцз Е 21 О 9/06

flPPI ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М

Ь»

0» (21) 4730183/03

- (22) 10.08.89 (46) 07.0р.91. Бюл, Q 29 (71) Центральный научно-исследовательский и проектно-конструкторский институт проходческих машин и комплексов для угольной, горной промышленности и подземного строительства (72) Ю.А.Конради, Ю.M.Ãапанович и

В.И,Смирнов (53) 624.191.6 (088,8) (56) Авторское свидетельство СССР

t4 1328531, кл. Е 21 0 9/06, 1985.

Проходческий механизированный щитовой комплекс КЩ-5, 2Б — Проспект

ЦНИИПОДЗЕММАШ, M. 1978. (54) ПРОХОДЧЕСКИЙ ЩИТ (57) Изобретение относится к горной промышленности и может быть использовано при проходке горных выработок. Цель изобретения — повышение надежности в работе при направлении положения щита при одновременном повышении производительности. В оболочке 1 размещены домкраты 2 в двух опорах 3 и 4. Опора 3 выполнена шарнирной, опора 4 выполнена с возможностью перемещения домкрата в плоскости, нормальной к его оси, и в направлении пе касательной к описывающей оси домкратов

2 окружности. В заданном положении домкраты фиксируются опорными фиксаторами, размещенными на указанной опоре.

При необходимости выправления положения щита соответствующие домкраты 2 перемещают в опорах и фиксируют с тем, чтобы направление приложения силы указанных домкратов обеспечивало выправление щита. 4 ил, 1668679

Изобретение относится к горной промышленности, а именно к оборудованию для проходки горных выработок, Цель изобретения — повышение надежности в работе при выправлении положения 5 щита при одновременном повышении производительности.

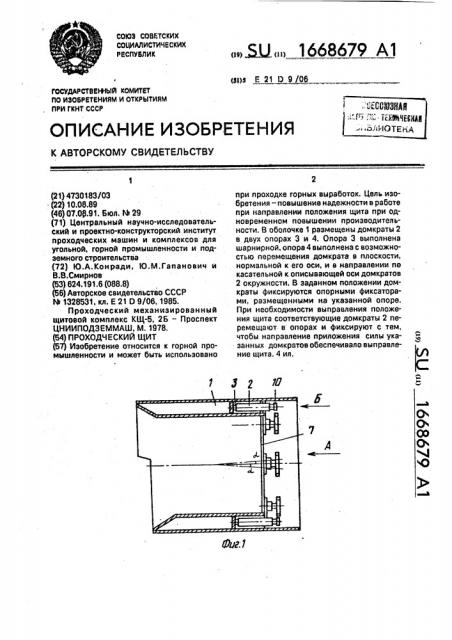

На фиг.1 показан проходческий щит, разрез; на фиг.2 — вид по стрелке А на фиг.1; ,, нафиг.З-видпострелке Бнафиг,1; нафиг.4 10 — разрез В-B на фиг.3.

Щит включает оболочку 1 с установлен .ными в ней по окружности щитовыми домкратами 2, которые закреплены в оболочке на двух опорах 3 и 4. Одна опора 3 выполне- 15 на шарнирной, а другая опора 4 выполнена с возможностью перемещения ее в оболочке щита в плоскости, нормальной к оси дом.крата 2, и в направлении по касательной к окружности, описывающей оси щитовых 20 домкратЬв 2 таким образом, что щитовой домкрат 2 может устанавливаться под углом а в одну или другую сторону.

Это позволяет создавать поворотный 25 момент для поворота щита вокруг его продольной оси в одну или другую сторону. Для фиксации щитового домкрата 2 в определенном положении на его корпусе выполнен фланец 5 с болтами 6, а в перемычке 7 30 оболочки выполнено центральное отверстие 8 с диаметром большим, чем наружный диаметр домкрата 2. Перемычка 7 имеет отверстия 8 и пазы 9 по количеству болтов 6.

Продольная ось этих пазов направлена 35 вдоль необходимого перемещения подвижной опоры 4, причем для осуществления фиксации подвижной опоры домкрата вместо продольных пазов могут быть выполнены отверстия, расположенные в ряд, тогда фиксация подвижной опоры 4 будет ступенчатой.

Конструкция фиксации может быть и иной.

На штоке каждого домкрата 2 имеется опорная пята 10. В процессе проведения горной выработки возникает необходимость выправления положения щита в выработке. В этом случае щитовые домкраты, предназначенные для передвижения щита, устанавливают под углом к первоначальному положению домкратов с тем, чтобы образовался момент, противодействующий таким образом закручиванию щита. В зависимости от величины угла установки домкратов и количества противодействующих домкратов достигают стабилизации щита в выработке.

При помощи предложенного изобретения можно управлять движением щита -в вертикальной и горизонтальной плоскостях.

Формула изобретения

Проходческий щит, включающий оболочку и щитовые домкраты, размещенные в оболочке по окружности на двух опорах каждый,отл ича ющийся тем,что, с целью повышения надежности в работе при выправлении положения щита при одновременном повышении производительности, он снабжен опорными фиксаторами, причем одна из опор каждого домкрата выполнена шарнирной, при этом другая опора выполнена с возможностью перемещения домкрата в плоскости, нормальной к его оси, и в направлении по касательной к описывающей оси домкратов окружности, и связана с одним из опорных фиксаторов для фиксирования соответствующего домкрата.

1668679

РидЕ

8 ло3грнуто

Фиг3
