Рудоспуск

Рудоспуск

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промышленности и может быть использовано для перепуска горной массы. Цель изобретения - снижение количества и скорости воздуха, выбрасываемого из рудоспуска при перепуске горной массы, за счет выравнивания давления воздуха перед падающей горной массой и за ней. В вертикальном стволе 1 расположена труба 3, в которой равномерно по всей длине расположены отверстия 4 с сетками. По стволу 1 перепускают горную массу 5. Последняя создает перед собой в стволе 1 зону избыточного давления, а за собой - зону разрежения. Воздух через отверстия 4 по трубе 3 перепускается из зоны избыточного давления в зону разрежения. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК п9) Пц .г (з1)5 Е 21 F 13/04

f !

° р

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

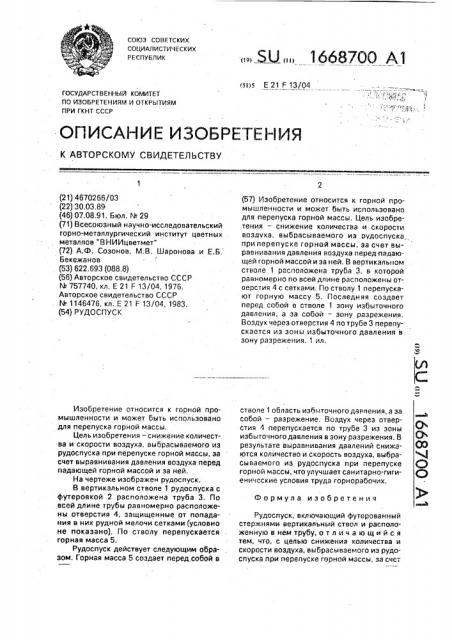

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4670266/03 (22) 30.03,89. (46) 07.08 91, Бюл. N 29 (71) Всесоюзный научно-исследовательский горно-металлургический институт цветных металлов "ВНИИцветмет" (72) А.Ф. Созонов, M.Â. Шаронова и .Е.Б, Бекежанов (53) 622.693 (088.8) (56) Авторское свидетельство СССР

М 757740, кл. Е 21 F 13/04, 1976, Авторское свидетельство СССР

М 1146476, кл. Е 21. F 13/04, 1983. (54) РУДОСПУСК

Изобретение относится к горной промышленности и может быть использовано для перепуска горной массы.

Цель изобретения — снижение количества и скорости воздуха, выбрасываемого из рудоспуска при перепуске горной массы, за счет выравнивания давления воздуха перед падающей горной массой и эа ней.

На чертеже изображен рудоспуск.

В вертикальном стволе 1 рудоспуска с футеровкой 2 расположена труба 3. По всей длине грубы равномерно расположены отверстия 4, защищенные от попадания в них рудной мелочи сетками (условно не показано). По стволу перепускается горная масса 5.

Рудоспуск действует следующим образом. Горная масса 5 создает перед, собой в (57) Изобретение относится к горной промышленности и может быть использовано для перепуска горной массы, Цель изобретения — снижение количества и скорости возлчха, выбрасываемого иэ рудоспуска, при перепуске горной массы, за счет выравнивания давления воздуха перед падающей горной массой и эа ней. В вертикальном стволе 1 расположена труба 3, в которой равномерно по всей длине расположены отверстия 4 с сетками, По стволу 1 перепускают горную массу 5. Последняя создает перед. собой в стволе 1 зону избыточного давления, а эа собой — зону разрежения, Воздух через отверстия 4 по трубе 3 перепускается из эоны избыточного давления в зону разрежения. 1 ил. стволе 1 область избыточного давления, а за собой — разрежение. Воздух через отверстия 4 перепускается по трубе 3 из зоны избыточного давления в зону разрежения. В результате выравнивания давлений снижаются количество и скорость воздуха, выбрасываемого из рудоспуска при перепуске горной массы, что улучшает санитарно-гигиенические условия труда горнорабочих.

Формула изобретения

Рудоспуск, включающий футерованный стержнями вертикальный ствол и расположенную в нем трубу, отличающийся тем, что, с целью снижения количества и скорости воздуха, выбрасываемого из рудоспуска при перекуске горной массы, эа сче-, 1668700 выравнивания давления. воздуха перед по- выполнены отверстия с сетками, располо дающей горной массой и за ней, в трубе женные равномерно поеедлине, Составитель И. Синицкая

Техред M,Moðãåíòàë Корректор О, Ципле

Редактор Б, Федотов

Заказ 2641 Тираж 273 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
