Вибрационная мельница
Патент 166877
Классы МПК
Вибрационная мельница
Иллюстрации
Реферат

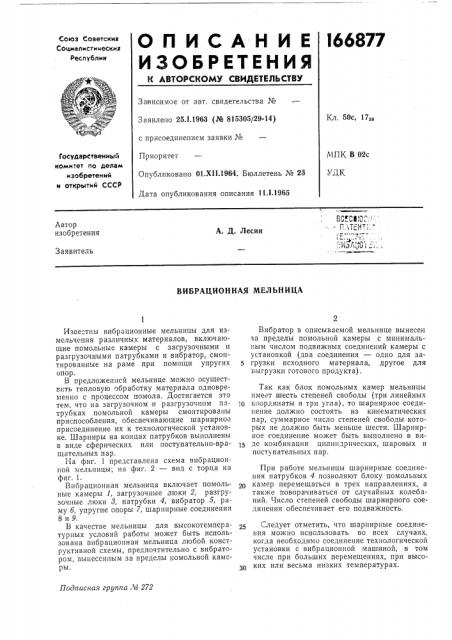

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
l6 6877
Союз Советских
Социалистических
Реслублик
Зависимое от авт. свидетельства №
Кл. 50с, 17го
Заявлено 25.1.1963 (№ 815305/29-14) с присоединением заявки №
Приоритет
Опубликовано 01.XII.1964; Бюллетень № 23
Дата опубликования описания 111.1965
MHK В 02с
УДК
Государственный комитет по делам изобретений и открытий СССР
11РсД
1Df(AU I
Л втор изобретения
А. Д. Лесин
Заявитель
ВИБРАЦИОННАЯ МЕЛЬНИЦА
Подггисная группа Л3 272
Известны вибрационные мельницы для измельчения различных материалов, включаюшие помольные камеры с загрузочными и разгрузочными патрубками и вибратор, смонтированные на раме при помощи упругих опор.
В предложепнсй мельнице можно осуществить тепловую обработку материала одновременно с процессом помола. Достигается зто тем, что на загрузочном и разгрузочном патрубках помольной камеры смонтированы приспособления, обеспечивающие шарнирное присоединение их к технологической установке. Шарниры на концах патрубков выполнены в виде сферических или поступательно-вращательных пар.
1lа фпг. 1 представлена схема вибрационной мельницы; на фиг. 2 — вид с торца на фиг. 1.
Вибрационная мельница включает помольные камеры 1, загрузочные люки 2, разгрузочные люки 8, патрубки 4, вибратор 5, раму б, упругие опоры 7, шарнирные соединения
8 и 9.
В качестве мельницы для высокотемпературных условий работы может быть использована вибрационная мельница любой конструктивной схемы, предпочтительно с вибратором, вынесенным за пределы помольной камеры, Вибратор в описываемой мельнице вынесен за пределы помольной камеры с минимальным числом подвижных соединений камеры с установкой (два соединения — одно для загрузки исходного материала, другое для выгрузки готового продукта) .
Так как блок помольных камер мельницы имеет шесть степеней свободы (три линейных
;О координаты и три угла), то шарнирное соединение должно состоять из кинематических пар, суммарное число степеней свободы которых не должно быть меньше шести. Шарнирное соединение может быть выполнено в ви15 де комбинации цилиндрических, шаровых и поступательных пар.
При работе мельницы шарнирные соединения патрубков 4 позволяют блоку помольных камер перемещаться в трех направлениях, а также поворачиваться от случайных колебаний. Число степеней свободы шарнирного соединения обеспечивает его подвижность.
Следует отметить, что шарнирные соединения можно использовать во всех случаях, когда необходимо соединение технологической установки с вибрационной машиной, в том числе при больших перемещениях, при высоких или весьма низких температурах.
166877
Предмет изобретения ап Яьш npodg m
Составитель И. А. Рудакова
Редактор Э. Н. Мибаева Текред T. П. Курилко Корректор О. И. Попова
Зак. 3547/12 Тираж 550 Формат бум. 60X90>/8 Объем 0,16 нзд. л. Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типо гр афин, п р. С апуно ва, 2
1. Вибрационная мельница для измельчения различных материалов, включающая помольные камеры с загрузочными и разгрузочными патрубками и вибратор, смонтированные на раме при помощи упругих опор, отличающаяся тем, что, с целью обеспечения возможности совмещения процесса измельчения и тепловой обработки материала, загрузочные и разгрузочные патрубки камер снабжены шарнирами, соединяющими последние с технологической установкой.
5 2. Вибрационная мельница по п. 1, отличающаяся тем, что шарниры установлены на концах патрубков и выполнены в виде сферических или поступательно-вращательных пар,
