Способ контроля качества теплоизоляции криогенных вакуумных сосудов

Способ контроля качества теплоизоляции криогенных вакуумных сосудов

Иллюстрации

Показать все

Реферат



Изобретение относится к неразрушающему контролю изделий и может быть использовано для контроля качества криогенных вакуумных сосудов. Цель изобретения - повышение точности и производительности контроля. Контроль качества вакуумной теплоизоляции производится по ослаблению звукового давления или мощности акустического излучения, проходящего через изоляцию нормально к поверхности криогенного сосуда. При этом излучатель и приемник акустического излучения располагаются по разные стороны теплоизоляционного слоя сосуда. Для повышения чувствительности способа акустическое излучение, распространяемое по стенкам сосуда, отводится с помощью демпфирующего материала. 1 з.п.ф-лы, 2 ил.

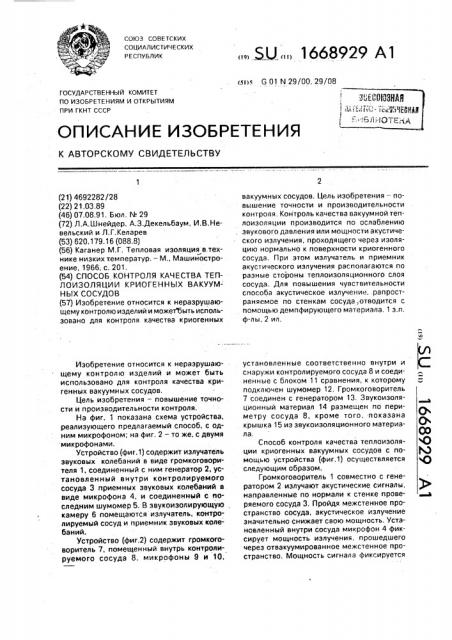

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

rsi)s G 01 N 29/00, 29/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

6 (21) 4692282/28 (22) 21.03,89 (46) 07,08.91. Бюл, М 29 (72) Л.А,Шнейдер, А.Ç.Декельбаум, И.В.Невельский и Л,Г.Келарев (53) 620.179.16 (088.8) (56) Каганер М.Г. Тепловая изоляция в.технике низких температур, — М., Машийостроение, 1966, с. 201. (54) СПОСОБ КОНТРОЛЯ КАЧЕСТВА ТЕПЛОИЗОЛЯЦИИ КРИОГЕННЫХ ВАКУУМНЫХ СОСУДОВ (57) Изобретение относится к неразрушающему контролю изделий и может быть использовано для контроля качества криогенных

Изобретение относится к неразрушающему контролю изделий и может быть использовано для контроля качества кригенных вакуумных сосудов, Цель изобретения — повышение точности и производительности контроля, На фиг. 1 показана схема устройства, реализующего предлагаемый способ, с одним микрофоном; на фиг, 2 — то же. с двумя микрофонами.

Устройство (фиг,1) содержит излучатель звуковых колебаний в виде громкоговорителя 1, соединенный с ним генератор 2, установленный внутри контролируемого сосуда 3 приемных звуковых колебаний в виде микрофона 4, и соединенный с последним шумомер 5. B звукоизолирующую камеру 6 помещаются излучатель, контролируемый сосуд и приемник звуковых колебаний.

Устройство (фиг,2) содержит громкоговоритель 7, помещенный внутрь контролируемого сосуда 8, микрофоны 9 и 10, .,... >Ц„„1668929 А1 вакуумных сосудов. Цель изобретения — повышение точности и производительности контроля. Контроль качества вакуумной теплоизоляции производится по ослаблению звукового давления или мощности акустического излучения, проходящего через изоляцию нормально к поверхности криогенного сосуда. При этом излучатель и приемник акустического излучения располагаются по разные стороны теплоизоляционного слоя сосуда. Для повышения чувствительности способа акустическое излучение, .рапространяемое по стенкам сосуда, отводится с помощью демпфирующего материала. 1 э.п, ф-лы, 2 ил. установленные соответственно внутри и снаружи контролируемого сосуда 8 и соединенные с блоком 11 сравнения, к которому подключен шумомер 12. Громкоговоритель

7 соединен с генератором 13. Звукоизоляционный материал 14 размещен по периметру сосуда 8, кроме того. показана крышка 15 из звукоизоляционного материала.

Способ контроля качества теплоизоляции криогенных вакуумных сосудов с помощью устройства (фиг.1) осуществляется следующим образом.

Громкоговоритель 1 совместно с генератором 2 излучают акустические сигналы, направленные по нормали к стенке проверяемого сосуда 3. Пройдя межстенное пространство сосуда, акустическое излучение значительно снижает свою мощность. Установленный внутри сосуда микрофон 4 фиксирует мощность излучения, прошедшего через отвакуумированное межстенное IlpO странство. Мощность сигнала фиксируется

1668929 шумомером 5 и соответствует определенной величийе остаточного давления в межстенном пространстве сосуда.

По предварительно полученной тарировочной зависимости мощность прошедших 5 звуковых колебаний — остаточное давление в межстенном пространстве сосуда определяют степень вакуумирования межсен ного пространства теплоизоляционного слоя криогенного сосуда, 10

Устройство (фиг.2), реализующее пред1 лагаемый способ, работает следующим образом.

Громкоговоритель 7 размещают внутри проверяемого сосуда 8. Громкоговоритель 7 15 йзлучает акустические сигналы, направленные нормально к днищу сосуда 8, Внутри проверяемого сосуда 8 помещают также микрофон 9, которым измеряют мощность ! генерируемого акустического излучения, 20

С наружной стороны сосуда, т.е. по другую сторону теплоизол я ци он ного слоя, напротив громкоговорителя 7 размещают микрофон 10, которым измеряют мощность акустического излучения, прошедшего че- 25 рез теплоизоляционный слой, Сигналы от микрофонов 9 и 10 поступают через блок 11 сравнения и шумомер 12, Такая схема измерений позволяет избежать необходимости поддержания стабильного 30 звукового сигнала, вырабатываемого генератором 13, Звуковые колебания, распространяющиеся по стенкам сосуда 8, гасятся с помощью специального звукоизоляционного 35 материала 4, например резинового бандажа, плотно прижатого к стенке сосуда 8, На горловине сосуда 8 установлена крышка 15 из звукоизоляционного материала, препятствующая попаданию звуковых водн по воз- 40 духу на микрофон 9, Это позволяет снизить уровень помех, влияющих на точность измерений.

Параметры акустического излучения— акустическое давление или акустическая 45 мощность. прошедшего через теплоизоляционный слой, снижаются. Падение мощности излучения фиксируется приемниками звуковых колебаний — микрофонами 9 и 10.

При этом величина падения мощности излучения пропорциональна остаточному давлению в межстенном пространствесосуда 8.

Предварительная тарировка проверяемого типа сосудов дает возможность по величине падения мощности акустического излучения определить степень вакуумирования межстенного пространства слоя (остаточное давление в межстенном пространстве сосуда), а следовательно, и качество теплоизоляции криогенного сосуда, Формула изобретения

1. Способ контроля качества теплоизоляции криогенных вакуумных сосудов, основанный на определении степени вакуумирования межстенного пространства теплоиэоляционного слоя криогенного сосуда, отличающийся тем, что, с целью повышения точности и производительности контроля, RO разные стороны теплоизоляционного слоя сосуда устанавливают излучатель и приемник звуковых колебаний, с помощью излучателя излучают звуковые колебаниия по нормали к поверхности теплоизоляционного слоя, с помощью приемника принимают прошедшие через слой звуковые колебания, измеряют параметры прошедших звуковых колебаний, по величине изменения которых с учетом предварительно полученной тарировочной зависимости определяют степень вакуумирования межстенного пространства теплоизоляционного слоя криогенного сосуда.

2. Способ по п1, отл ича ющийся тем, что, с целью повышения помехоустойчивости эа счет подавления звуковых колебаний. распространяющихся по стенкам сосуда, по его периметру размещают эвукоизолирующий материал.

Фиг. 2

Составитель С. Волков

Техред ЧЛ4оргентап

Корректор Т. Папий

Редактор И, Шулла
