Реферат



Изобретение относится к ультразвуковым неразрушающим методам контроля и может быть использовано в измерителях скорости и затухания ультразвука, ультразвуковой спектроскопии и дефектоскопии. Целью изобретения является повышение достоверности за счет обеспечения симметричности акустического поля преобразователя относительно зоны фокусировки. Между электродом, расположенным на рабочей поверхности пьезоэлемента, и электродом, расположенным на нерабочей поверхности, подают электрическое напряжение, что вызывает колебания пьезоэлемента, и создается акустическое поле, симметричное относительно зоны фокусировки, т.к. каждый из N секторов пьезоэлемента представляет собой две части одинаковой площади, размещенные симметрично относительно центра пьезоэлемента.

СОКЭЗ СОВЕ1СКИХ

СОЦИАЛИСТИЧ1 СКИХ

РЕСПУБ11ИК

;s1is G О1 N 29/24

ГОСУДАРСТВЕ t-ПАЛЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

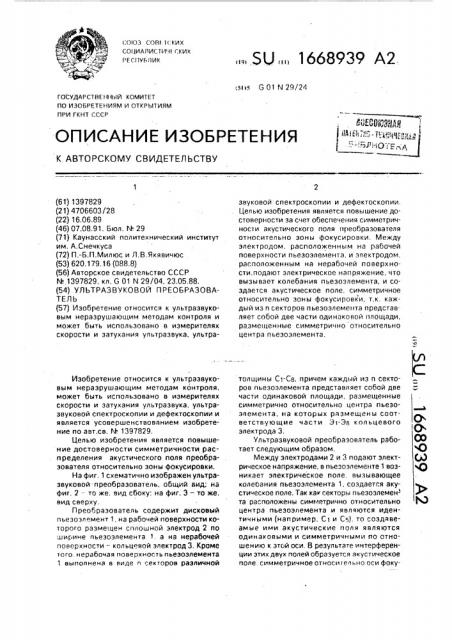

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1397829 (21) 4706603/28 (22) 16.06.89 (46) 07.08.91. Бюл. М 29 (71) Каунасский политехнический институт им. А,Снечкуса (72) П,-Б.П.Милюс и Л.В.Якявичюс (53) 620.179.16 (088.8) (56) Авторское свидетельство СССР

М 1397829, кл. 6 01 N 29/04, 23,05.88. (54) УЛЬТРАЗВУКОВОЙ ПРЕОБРАЗОВАТЕЛЬ (57) Изобретение относится к ультразвуковым неразрушающим методам контроля и может быть использовано в измерителях скорости и затухания ультразвука, ультраИзобретение относится к ультразвуковым неразрушающим методам контроля, может быть использовано в измерителях скорости и затухания ультразвука, ультразвуковой спектроскопии и дефектоскопии и является усовершенствованием изобретение по авт.св. N. 1397829.

Целью изобретения является повышение достоверности симметричности распределения акустического поля преобразователя относительно зоны фокусировки.

На фиг. 1 схематично изображен ультразвуковой преобразователь, общий вид; на фиг. 2 — то же, вид сбоку; на фиг. 3 — то же, вид сверху.

Преобразователь содержит дисковый пьезоэлемент 1. на рабочей поверхности которого разме.цен сплошной электрод 2 по ширине пьезоэлемента 1. а на нерабочей поверхности — кольцевой электрод 3. Кроме того. нерабочая поверхность пьезоэлемента

1 выполнена в виде и секторов различной

„„,SU ÄÄ 1668939 А2 звуковой спектроскопии и дефектоскопии.

Целью изобретения является повышение достоверности за счет обеспечения симметричности акустического поля преобразователя относительно зоны фокусировки. Между электродом, расположенным на рабочей поверхности пьезоэлемента, и электродом, расположенным на нерабочей поверхности,подают электрическое напряжение, что вызывает колебания пьезоэлемента, и создается акустическое поле, симметричное относительно зоны фокусировки, т.к. каждый из и секторов пьезоэлемента представляет собой две части одинаковой площади, размещенные симметрично относительно центра пьезоэлемента. толщины С1-СВ, причем каждый из и секторов пьезоэлемента представляет собой две части одинаковой площади, размещенные симметрично относительно центра пьезоэлемента, на которых размещены соответствующие части 31-Зв кольцевого электрода 3.

Ультразвуковой преобразователь работает следующим образом.

Между электродами 2 и 3 подают электрическое напряжение, в пьезоэлементе 1 возникает электрическое поле, вызывающее колебания пьезоэлемента 1, создается акустическое поле. Так как секторы пьезоэлемен- та расположены симметрично относительно центра пьезоэлемента и являются идентичными (например, С1 и С1), то создявеамые ими акустические поля являются одинаковыми и симметричными по отношению к этой оси. В результате интерференции этих двух полей образуется акустическое поле, симметричное относи гельно оси фоку1668939

Риг. Г

0 Рог S.

Составитель С. Крючкова

Редактор И. Шулла Техред M.Ìîðãåíòàë Корректор Т, Палий

Заказ 2653 Тираж" 373 Подписное

ВНИИПИ Государственнсго комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, )K-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород. ул,Гагарина, 101 сировки. Аналогично происходит и с акустическими полями, создаваемыми другими парами секторов, расположенных симметричности относительно оси фокусировки пьезоэлемента. Таким образом, суммарное акустическое поле, создавамое всеми секторами пьезоэлемента, также является симметричным по отношению к зоне фокусировки.

Формула изобретения

Ультразвуковой преобразователь по авт.св. N 1397829, отл ич а ю щи и с ятем, что, с целью повышения симметричности

5 распределения акустического поля относительно зоны фокусировки, каждый из и секторов выполнен из двух частей одинаковой площади, размещенных симметрично относительно центра пьезоэлемента.
