Способ контроля качества навивки спирали для тел накала электрических ламп и устройство для его осуществления

Способ контроля качества навивки спирали для тел накала электрических ламп и устройство для его осуществления

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано в электроламповом производстве для автоматического контроля качества навивки спиралей тел накала для источников света. Цель изобретения - повышение достоверности контроля. Навивочная головка 3, вращаясь от привода 10 станка спирализации, навивает витки 1 спирали и одновременно вращает вокруг ее оси 2 датчик 4 перемещений. Кронштейн 11 удерживает алмазный клин 6 на поверхности спирали между витками 1. Витки 1 перемещаются мимо клина 6 и он определяет постоянство их нахождения вдоль оси 2 спирали. Кроме того, датчик 4, вращаясь вокруг этой оси 2, клином 6 описывает вдоль оси спирали траекторию идеального витка, т.е. является задатчиком шага спирали и угла наклона ее витков. При нарушении параметров спирали сигнал от пьезоэлемента 5 датчика 4 через усилитель 7 поступает в блок 8 индикации и в устройство 9 управления и останавливает привод 10. Устройство позволяет повысить достоверность контроля за счет определения размещения всего витка вдоль оси спирали и определения угла его наклона. 2 с.п.ф-лы, 2 ил.

союз соВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (I 9) (! м) (5!)5 Н 01 К 3/04, В 21 F 3/04

ГОСУДАРСТВЕН.)ЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4489764/07 (22) 03.10,88 (46) 07.08.91. Бюл. ) я 29 (71) Мордовский государственный университет им. Н.П.Огарева (72) Б.М.Стожарин, А.Е,Атаев и О.Ю.Просвиряков (53) 621.3.032 (088.8) (56) Авторское свидетельство СССР

ЬВ 1554665, кл. Н 01 К 3/04, 1985.

Патент ЧССР f4 132475, кл. 21 f 36 (Н01 К), 1969. (54) СПОСОБ КОНТРОЛЯ КАЧЕСТВА НАВИВКИ СПИРАЛИ ДЛЯ ТЕЛ НАКАЛА

ЭЛЕКТРИЧЕСКИХ ЛАМП И УСТРОЙСТВО

ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Изобретение относится к электротехнике и может быть использовано в электроламповом производстве для автоматического контроля качества навивки спиралей тел накала для источников света.

Цель изобретения — повышение достоверности контроля. Навивочная головка 3, вращаясь от привода 10 станка спирализации, навивает витки 1 спирали и одновременно вращает вокруг нее оси 2 датчик 4 перемещений, Кронштейн 11 удерживает алмазный клин 6 на поверхности спирали между витками 1. Витки 1 перемещаются мимо клина 6 и он определяет постоянство их нахождения вдоль оси 2 спирали. Кроме того, датчик 4, вращаясь вокруг этой оси 2, клином 6 описывает вдоль оси спирали траекторию идеального витка. т.е. является задатчиком шага спирали и угла наклона ее витков. При нарушении параметров спирали сигнал от пьезоэлемента 5 датчика 4 через усилитель 7 поступает в блок 8 индикации и в устройство 9 управления и останавливает привод 10, Устройство позволяет повысить достоверность контроля за счет определения размещения всего витка вдоль оси спирали и определения угла его наклона. 2 с.п.ф — лы, 2 ил.

1669016

20 )! :

Изобретение относится к электротехнике и может быть использовано в электроламповом производстве для автоматического контроля качества навивки спиралей тел накала для источников света.

Цель изобретения — повышение достоверности контроля.

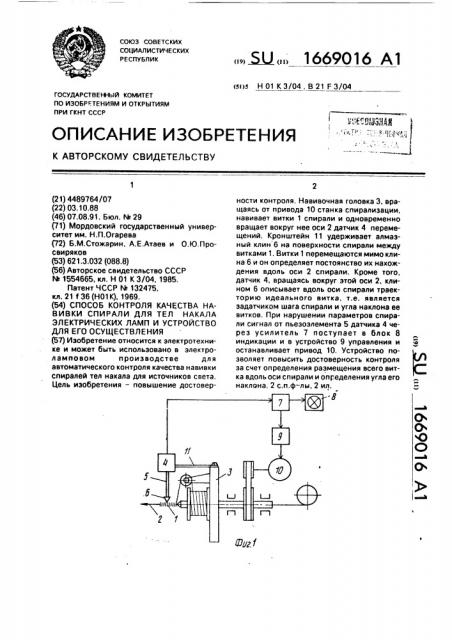

На фиг. 1 представлена схема устройства для контроля; на фиг. 2 — схема взаимного расположения щупа, выполненного в виде алмазного клина, и витков спирали.

Устройство для контроля качества навивки спиралей с витками 1 и осью спирали

2, навиваемых на керн навивовчной головкой 3, содержит датчик 4 перемещений, выполненный в виде пьезоэлемента, соединенного через подвижный элемент 5 со щупом 6, в виде алмазного клина. Усилитель 7 сигналов датчика 4 перемещений электрически соединен с блоком 8 индикации и устройством 9 управления привпца 10 станка спирализации, на навивочно головке 3 которого с помощью кронштейна 11 закреплен датчик 4.

Навивочная головка 3, вращаясь от привода 10 станка спирализации, навивает, например, иэ вольфрамовой проволоки витки

1 спирали и одновременно вращает вокруг ее оси 2 датчик 4 перемещений. Кронштейн

11 удерживает алмазный клин 6 на поверхности спирали между витками 1 (фиг.2).

Клин 6 перемещается вдоль витков и определяет постоянство их нахождения вдоль оси 2 спирали. Так как каждому положению навивочной головки 3, а значит, и алмазному клину 6 должно соответствовать определенное положение витка спирали, которая навита с номинальным шагом и углом наклона, то изменение шага и угла наклона в спирали вызовут перемещения клина 6 и подвижного элемента 5. Пьезоэлемент датчика 5, реагируя на это перемещение, вырабатывает электрический сигнал, который через усилитель 7 поступает в блок

8 индикации о нарушении геометрических параметров спирали и в устройство 9 управления и останавливает привод 10 станка спирализации, Таким образом, кроме выполнения прямой функции, связанной с определением положения витка 1 вдоль оси 2 спирали, датчик 4 перемещений, вращаясь вокруг этой же оси, клином 6 описывает вдоль оси спирали траекторию идеального витка, т.е. он является задатчиком геометрических параметров навиваемой =пирали — шага и угла наклона витков Кроме того, датчик 4 перемещений осуществляет постоянное сравнение его траектории с траекторией навитых витков спирали и при их рассогласовании он же генерирует сигнал, который используется для индикации о нарушении качества навивки и для управления станком спиралиэации.

Предлагаемое изобретение позволяет осуществить автоматический контроль геометрических параметров спирали при увеличении достоверности контроля эа счет определения размещения всего витка вдоль оси спирали и определения угла его наклона. Кроме того, позволяет упростить конструкцию устройства за счет исключения второго датчика и блока логических элементов, Формула изобретения

1. Способ контроля качества навивки спирали для тел накала электрических ламп, согласно которому о качестве навивки судят по наличию сигнала с датчика при поступательном перемещении спирали относительно него, о т л и ча ющи и с я тем,,что, с целью повышения достоверности контроля, одновременно с поступательным перемещением спирали осуществляют вращение датчика вокруг ее оси.

2, Устройство для контроля качества навивки спирали для тел накала электрических ламп, содержащее датчик перемещений, соединенный через подвижный элемент со щупом в виде алмазного клина, контактирующего с витками спирали, поступающей от навивочной головки станка спиралиэации, усилитель сигналов датчика перемещений, блок индикации сигналов и блок управления приводом станка спиралиэации, о т л и ч а ющ е е с я тем, что, с целью повышения достоверности контроля, датчик перемещений установлен на указанной навивочной головке, 1669016

Составитель H. Семенов
