Электропривод постоянного тока

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может найти применение в различных устройствах автоматики с изменяющимися режимами пуска электродвигателя. Целью изобретения является повышение надежности. Устройство содержит электродвигатель, подключенный секторной обмоткой 1 через пусковой резистор 2, шунтированный тиристором 3, к источнику 4 питания. Управляющий электрод тиристора 3 через динистор 7 соединен со средней точкой времязадающей цепи 5, 6, а через диод 8 - к средней точке якорной цепи. Устройство обеспечивает надежность реостатного пуска при любых значениях момента сопротивления и момента инерции нагрузки на валу электродвигателя. 1 ил.

СОЮЗ СОВЕ ГСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sl)5 Н 02 Р 1/18

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTKPblTMRM

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

0 (7с

О

О 4 (21) 4627496/24-07 (22) 28.12.88 (46) 07.08.91. Бюл. ¹ 29 (75) В. В. Попивненко (53) 621.3 1 6.718.5(088,8) (56) Авторское свидетельство СССР

¹ 1334329, кл. Н 02 P 1/18, 1987.

Авторское свидетельство СССР № 349070, кл. Н 02 P 1/18, 1972. (54) ЭЛ ЕКТРОПРИ ВОД ПОСТОЯННОГО ТОКА (57) Изобретение относится к электротехнике и может найти применение в различных устройствах автоматики с изменяющимися

„„5U „„1669071 А1 режимами пуска электродвигателя, Целью иэобрегения является повышение надежности. Устройство содержит электродвигатель, подключенный секторной обмоткой 1 через пусковой резистор 2, шунтированный тиристором 3, к источнику 4 питания. Управляющий электрод тиристора 3 через динистор 7 соединен со средней точкой времяэадающей цепи 5, 6, а через диод 8— к средней точке якорной цепи. Устройство обеспечивает надежность реостатного пуска при любых значениях момента сопротивления и момента инерции нагрузки на валу электродвигателя. 1 ил, 1669071

Составитель В.Поспелов

Редактор С,Патрушева Техред M.Моргентал Корректор H,Êîðîëü

Заказ 2660 Тираж 336 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва. Ж-35, Раушская наб., 4 /5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к электротехнике и может найти применение в различных

1 устройствах автоматики с изменяющимися режимами пуска электродвигателя.

Цель изобретения — повышение надежности.

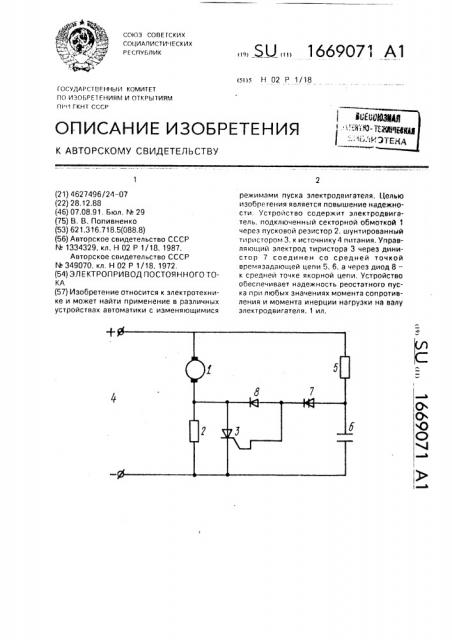

На чертеже представлена схема устройства.

Электропривод постоянного тока содержит электродвигатель, якорная обмотка 1 которого через пусковой резистор 2, шунтированный тиристором

3 подключена к источнику 4 питания, к которому подключена также времязадающая цепь, составленная из последовательно включенных резистора 5 и конденсатора 6. Динистор 7 подключен анодом к общей точке резистора 5 и конденсатора 6, а диод 8 подключен катодом к общей точке обмотки 1 якоря и пускового резистора 2. Управляющий электрод тиристора 3 соединен с общей точкой катода динистора 7 и диода 8.

Устройство работает следующим образом.

При подключении источника 1 питания

Йа средней точке цепи якоря имеет место максимальный положительный потенциал, а на средней точке времязадающей цепи— минимальный. По мере разгона электродвигателя напряжение на пусковом резисторе

2 сни>кается, а на конденсаторе 6 растет, Когда разность потенциалов между средними точками укаэанных цепей достигает напряжения пробоя динистора 7, через

5 управляющий переход тиристора 3 начинает протекать ток, тиристор открывается и шунтирует пусковой резистор 2, После этого конденсатор 6 разряжается до напряжения, обусловленного сопротивлениями схемы, 10 Включение динистора 7 последовательно с диодам 8 между упомянутыми средними точками схемы исключает преждевременный разряд конденсатора 6 при быстром пуске, чем достигается поставленная цель.

Формула изобретения

Электропривод постоянного тока, содержащий электродвигатель. подключенный обмоткой якоря через пусковой

20 резистор, шунтированный тиристором, к источнику питания, времяэадающую цепь в виде последовательно соединенных резистора и конденсатора, подключенную крайними выводами к источнику

25 питания, а средним — к аноду динистора, диод. соединенный катодом с общей точкой обмотки якоря и пускового резистора, отличающийся тем, что, с целью повышения надежности, катод динистора и

30 анод диода соединены с управляющим электродом тиристора,
