Реферат



Изобретение относится к способам управления процессом горения черного щелока в содорегенерационных агрегатах и может быть использовано в целлюлозно-бумажной промышленности, а также в химической промышленности для сульфидных печей. Изобретение позволяет повысить устойчивость процесса горения черного щелоЧерный щваок ка и снизить потери соединений серы и натрия . Это достигается путем дополнитель ного измерения температуры в топке содорегенерационного агрегата, величины соотношения органической и минеральной составляющих черного щелока и величины органической составляющей черного щелока , подаваемого на сжигание. По величине температуры в топке корректируют величину задания расхода общего воздуха, определяемого по расходу черного щелока, минеральной составляющей и содержанию сухих веществ. Одновременно с регулированием расхода общего и вторичного воздуха изменяют содержание органической составляющей в черном щелоке в зависимости от величины рассогласования между текущими значениями органической составляющей , температурой в топке и соотношения органической и минеральной составляющих черного щелока. Расчет поправок осуществляют в вычислительном устройстве. 1 ил. юзы СО с ™«л о о ю ю N5 СП ю

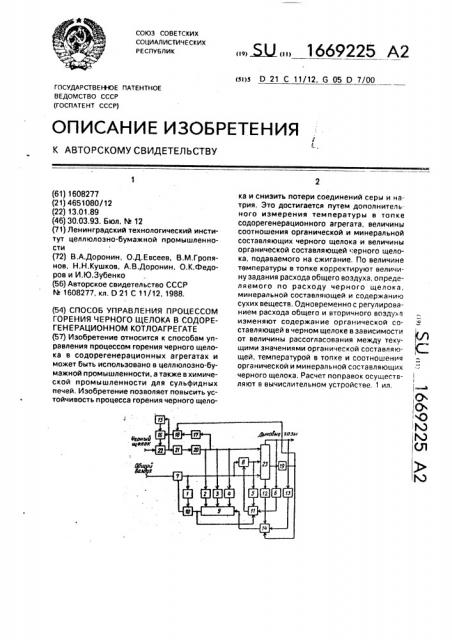

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕ НТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1608277 (21) 4651080/12 (22) 13.01.89 (46) 30.03.93. Бюл. М 12 (71) Ленинградский технологический институт целлюлозно-бумажной промышленности (72) В.А.Доронин, О.Д.Евсеев, В.М,Гропянов, Н.Н.Кушков, А.B.Äîðîíèí, О,К.Федоров и И.Ю.Зубенко (56) Авторское свидетельство СССР

М 1608277, кл. 0 21 С 11/12, 1988. (54) СПОСОБ УПРАВЛЕНИЯ ПРОЦЕССОМ

ГОРЕНИЯ ЧЕРНОГО ЩЕЛОКА В СОДОРЕГЕНЕРАЦИОННОМ КОТЛОАГРЕГАТЕ (57) Изобретение относится к способам управления процессом горения черного щелока в содорегенерационных агрегатах и может быть использовано в целлюлозно-бумажной промышленности, а также в химической промышленности для сульфидных печей, Изобретение позволяет повысить устойчивость процесса горения черного щело„„.Я „„1669225 А2 (я)з D 21 С 11/12, G 05 О 7/00 ка и снизить потери соединений серы и натрия. Это достигается путем дополнительного измерения температуры в топке содорегенерационного агрегата, величины соотношения органической и минеральной составляющих черного щелока и величины органической составляющей:ерного щелока, подаваемого на сжигание, По величине температуры в топке корректируют величину задания расхода общего воздуха, определяемого по расходу черного щелока, минеральной составляющей и содержанию сухих веществ. Одновременно с регулированием расхода общего и вторичного воздуха изменяют содержание органической составляющей в черном щелоке в зависимости от величины рассогласования между текущими значениями органической составляющей, температурой в топке и соотношения органической и минеральной составляющих черного щелока. Расчет поправок осуществляют в вычислительном устройстве, 1 ил.

1бб9225

Изобретение относится к целлюлознобумажной промышленности, может применяться в А(. У процессом горения черных щелоков в содорегенерэционных котлоагрегатах, работающих в цикле сульфэтцелл|олозного производства, и является дополнительным к изобретению по авт.св, M 1б08277.

Целью изобретения является повышение устойчивости процесса горения черного щелока и снижение потерь соединений серы и натрия.

На чертеже представлена структурная схема системы, реализующей способ управления процессом, горения черного щелока в содорегенерационном котлоэгрегате, Система, реализующая способ. содержит датчик 1 расхода общего воздуха, датчик 2 расхода черного щелока, датчик 3 содержания минеральной составляющей, датчик 4 содержания абсолютно сухих веществ в черном щелоке, датчик 5 расхода вторичного воздуха, датчик б содержания кислорода в дымовых газах, исполнительное устройство 7 на линии подачи общего воздуха, исполнительное устройство 8 на линии подачи вторичного воздуха, вычисли ельный блок 9, регулятор 10 расхода общегс воздуха, регулятор 11 расхода вторичного в духа, датчик 12 степени восстановления су! фата натрия, датчик 13 величины пылевого уноса, блок 14 сравнения сигналов, датчик 15 величины органической составляющей черного щелока, составляющей черного щелока, да1чик 17 соотношения величин органической и минеральной составляющих черного щелока, блок 18 сравнения сигналов, датчик 19 температуры в

;ппк» содopE . енерэционного агрегата.

Обьект упоавлени содержит смеситель . О ерного щелока с сульфато л натрия, вы эрную станцию 21, исполнительное устройство 22 для изменения величины органической составляющей черного щелока, подаваемого в точку 23 содорегенерационного агрегата, Способ управления процессом горения черного щелока v, содорегенерационном котлоагрегате осуществляется следующим образом.

Измеряют расход общего воздуха датчиком 1, сигнал с которого поступает на регулятор 10 .общего воздуха и сравнивается с задающим сигналом от блока 9, Выработанное управляющее воздействие поступает на исполнительное устройство 7, изменяющее расход общего воздуха. Задание пегулятору 10 вырабатывается в вычислительном блоке 9 на основании информации., получаемой от датчика 2 расхода черного щелока. датчика 3 содержания минеральной составляющей в черном щелоке, датчика 4 содержания абсолютно сухих веществ в черном щелоке, а также от датчика 12 степени восстановления сульфата натрия, датчика 13 величины пылевого уноса и датчика 19 температуры в топке содорегенерационного агрегата, информация от которых сравнивается в блоке 14, в котором, 10 например, для содорегенерационных агрегатов малой мощности происходит преобразование вышеназванных сигналов в выходной сигнал по следующей формуле;

15 ь-1 = 1(Р,П,Ta) = у11R+y12 П -указ.Та, где (1 — выходной сигнал блока сравнения; у11, уа, у1з — настроечные параметры;

R,Ï,Tà — соответственно степень восстановления сульфата натрия, (>, величина пылевого уноса, г/м, и температура в топз ке; р — оператор преобразования.

Си нал от блока 14 поступает в блок 9 в качестве корректирующего сигнала задания.

Величину задания в блоке 9 находят иэ следующей зависимости: 00 Cf;ta

30 г- н — К r„„„.(асв.(--- -- — — — ) Кс

100 х p< -(R,i!,Ta)) где Caa — величина задающего воздействия общего воздуха, м /ч;

К - коэфф лциант соотношения топливо/ьоздух, относи1ельные единицы измерения;

6цщ вели <ина расхода черного щелока, м /ч (датчик 2);

gaea — величина содержа сия абсолютно сухих веществ в черном щело:<е, относительные единицы измерения (да чик 4), Сг, — величина процен но о содержания минеральных веществ в черном щелоке, (датчик 3);

К, — коэффициент связи относительные единицы измерения.

Одновременно сигнал задания от блока

9 поступает и на регулятор 11 расхода вторичного воздуха, изменяя чем самым соотношение первичного и вторичного воздуха, поступающего в топочное пространство, На регулятор 11 поступает сигнал о расходе вторичного воздуха с датчика 5 и корректирующий сигнал с датчика б, измеряющего содержание кислорода в дымовых газах.

Сигнал с регулятора 11 поступает на исполнительное устро ство 8, изменяк1щее расход вторичного воздуха, 1669225

Составитель Л.Прохорова

Техред М.Моргентал Корректор С.Шекмар

Редактор Л.Волкова

Заказ 1964 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ CCCI

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Сигнал от датчика 17, измеряющего соотношения величин органической и минеральной составляющих черного щелока, поступает на вход блока 18 одновременно с сигналом or датчика 19, измеряющего тем- 5 пературу в топке содорегенерационного агрегата. На выходе блока 18 вырабатывается сигнал согласно следующей зависимости: (2 = (Ta, Со) - )21.Ta +y 22Со, где уг1, у л — настроечные параметры; 10

Co — величина соотношения органической и минеральной составляющих черного щелока, относительные единицы измерения (датчик 17); р — выходной сигнал блока 18; 15 — оператор преобразования.

Сигнал с выхода блока 15 величины органической составля ощей черного щелока одновременно с сигналом задания от блока

18 поступает на вход регулятора 16, который с помощью устройства 22 изменяет величину органической составляющей черного щелока.

Изменение содержания органической составляющей в черном щелоке осуществляют путем съема исполнительным устройством 22 жидкого мыла с поверхности черного щелока в баке (не показан), Основной реакцией, протекающей во время третьей стадии процесса горения щелока, является реакция восстановления сульфата натрия в сернистый натрий эа счет остаточного органического кокса.

Для полноты реакции восстановления основное значение имеют избыток присутствующего углерода (органической составляющей) и степень контакта его с сульфатом натрия (минеральной составляющей), а также восстановительная среда - овесу «;1в е избытка воздуха в зоне реакции Иными словами, необходимо стабилизировать гпотно шение (C()) органической и минеральной составляющих и подачу воздуха, что дос и гается путем измерения текущих значений температуры в топке и соотношения орган ческой и минеральной составляющих черно

ro щелока, подаваемого на сжигание, Изобретение позволяет стабилиэиро вать процесс горения, что приводит к с и жению расхода сульфата натрия и вред>,. :, выбросов.

Формула изобретения

Способ управления процессом горения черного щелока в содорегенерационном котлоагрегате по авт.св М 1608277, о т л и ч а ю шийся тем, что, с целью повышения устойчивости процесса горения черного щелока и снижения потерь соединений серы и натрия, дополнительно измеряют текущее значение органической составляющей и ве личину соотношения органической и мине ральной составляющих черного щелока, подаваемого на сжигание, и гемпературу в топке содорегенерационного котлоагрега та. по которой корректируют величину зада ния расхода общего воздуха, при это ; одновременно с регулированием расход общего и вторичного воздуха изменяют со держание органической составляющей г. черном щелоке в зависимости от величины рассогласования между текущими значен ями органической составляющей, темпера туры в топке и соотношения органической минеральной составляющих черного щелока, подаваемого на сжигание.
