Защитное устройство для концов труб

Защитное устройство для концов труб

Иллюстрации

Показать все

Реферат



Изобретение относится к предохранительным устройствам для защиты концов труб. Цель изобретения - упрощение изготовления, повышение надежности крепления и жесткости. Защитное устройство, выполненное в виде колпачка, содержит крышку 1 и металлический кожух 2, установленный без зазора на гильзообразном наконечнике 3 из эластомерного материала с утолщенным концом, или в виде металлической заглушки, содержит крышку и установленный на заглушке без зазора гильзообразный чехол из эластомерного материала с утолщенным концом, при чем кожух 2 или заглушка выполнены в виде трубы с отогнутой или отфальцованной кромкой 7 на их наружных концах. При этом кромка 7 выполнена кольцевой, или овальной, или в виде частичной или полной спирали, а наконечник 3 или чехол размещены внутри отбортовки загнутой кромки 7 кожуха 2 или заглушки, свободная отогнутая кромка 7 выполнена внахлест с концом наконечника 3 или чехла и снабжена зацепом 10 для наконечника 3 и зацепом для чехла. 14 з.п.ф-лы, 17 ил.

СООЗ СОВЕТСНИХ

СОЦИМИСТИЧЕСНИХ

РЕСПУБЛИК (51) 5 F 16 L 57/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ CCCP (21) 4356102/29 (22) 30,06.88 (31) P 3721541.8 (32) 30.06.87 ,(33) DE (46) 07.08.91. Бюл. Р 29 ,(72) Вильфрид Дрейфус (РЕ), Томас

Эдвард Ремп (US) и Курт Моллер (DE) (53) 621.643(088,8) (56) Заявка ФРГ У 2800747, кл. У 16 L 57/00, 1978.

„„SU„„A 3

2 (54) ЗЛЕЦ1ТНОЕ УСТРО11СТВО ДЛЯ КОНЦОВ

ТРУБ (57) Изобретение относится к предохранителъньм устройствам для защиты концов труб. Цель изобретения — упрощение изготовления, повыпение надежности крепления и жесткости. Защитное устройство, выполненное в виде колпачка, содержит крышку 1 и металлический кожух 2, установленный без зазора на гильзообразном наконечнике 3 из элас"

1669406

40 томерного материала с утолщенным концом, или в виде металлической заглушки, содержит крьппку и установленный на заглушке без зазора гильэообраэный 5 чехол иэ эластомерного материала с утолщенным концом, причем кожух 2 или заглушка выполнены в виде трубы с отогнутой или отфальцованной кромкой

7 на их наружных концах. При этом 10 кромка 7 выполнена кольцевой или

Изобретение относится к предохранительным устройствам для защиты концов труб.

Цель изобретения — упрощение изготовления, повьппение надежности креп- 2р ления и жесткости.

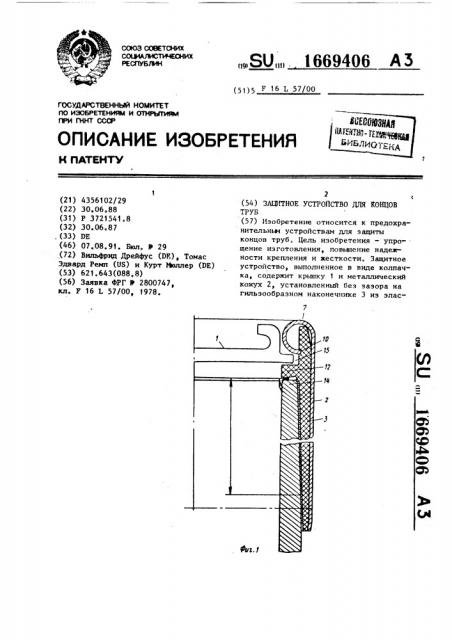

На фиг,, 1 показано защитное устройство в виде колпачка, продольный разрез; на фиг. 2 — защитное устройство в виде заглушки, продольный разрез;25 на фиг. 3-6 — различные варианты вьгполнения кромок колпачка и заглушки; на фиг. 7-11 — различные варианты выполнения наконечника; на фиг. 12— металлический кожух, общий вид; на 30 фиг. 13 — наконечник, выполненный из двух частично цилиндрических частей; на фиг. 14 — металлический кожух, продольный разрез; на фиг. 15 — металлический кожух, общий вид; на 35 фиг. 16 — металлическая заглушка, продольный разрез; на фиг. 17 — металлическая заглушка, общий вид.

Защитное устройство, выполненное в виде колпачка, содержит крьппку 1 и металлический кожух 2, установленный без зазора на гильзообразном наконечнике 3 из эластомерного материала с утолщенным концом или в виде металлической заглуыки 4, содержит крьппку 45

5 и установленный на заглушке 4 без зазора гильзообразный чехол 6 из эластомерного материала с утолщенным концом, при этом кожух 2 или заглушка 4 выполнены в виде трубы с отогнутой или отфальцованной кромкой 7 на их наружных концах, причем кромка 7 выполнена кольцевой или овальной 8, или в виде частичной, или полной спирали

9, а наконечник 3 или чехол 6 размещены внутри отбортовки загнутой кромки 7 кожуха 2, или заглушки 4, свободная отогнутая кромка 7 выполнена внахлест с концом наконечника 3 или овальной, ипн в виде частичной нлн полной спирали, а наконечник 3 нли чехол размещены внутри отбортовки загнутой, . кромки 7 кожуха 2 нли заглушки, свободная отогнутая кромка 7 выполнена внахлест с концом наконечI ника 3 или чехла и снабжена зацепом

10 для наконечника 3 и зацепом для чехла. 14 э.п. ф-лы, 17 ил. чехла 6 и снабжена зацепами 10 и 11 для наконечника 3 нли чехла 6.

Внутренняя сторона наконечника 3 или наружная сторона чехла 6 снабжена кольцевыми упорами 12 и 13 для конца трубы 14, причем между упором

12 наконечника 3 и отогнутой кромкой

7 кожуха 2 выполнен зазор 15 с воэможностью ввода и вывода эластичной крышки 1, а заглушка 4 снабжена в зоне отогнутой кромки 7 с внутренней стороны кольцевой выемкой 16 или несколькими выемками, находящимися на расстоянии друг от друга, с воэможностью ввода и вывода крышки 5, выполненной эластичной с кольцевым ребром 17 ипи с несколькими выступами, находящимися на расстоянии друг от друга.

Наконечник 3 выполнен составным по крайней мере из двух частично цилиндрических частей 18 и 19, осевые поверхности 20-23 прилегания которых снабжены расположенными в осевом направлении пружинами 24 и пазами 25, при этом пружины 24 и пазы 25 выполнены с направленньм внутрь загибом или скосом 26 на торцовом конце нако нечника 3 или чехла 6 ° а наконечник 3 в зоне торца с внутренней стороны снабжен кольцевья пазом 27 для крышки 1 и манжетным уплотнением 28, причем наконечник 3 установлен с уплотнительным зазором 29 относительно конца трубы 14, а манжетное уплотнение 28 установлено с возможностью перекрытия уплотнительиого зазора 29.

Наконечник 3 или его детали, ипи чехол 6 илн его детали снабжены со стороны торца выемками 30, а кожух 2 или заглушка 4 ниже отогнутой кромки выполнены с сопряженными с выемками отверстиями 31 с двумя язычками

32-35, направленными под прямьач углом наружу или вовнутрь и зацепля5 16694 ющимися в собранном состоянии защитного устройства с выемками 39. Кроме того, наконечник 3 или его детали, или чехол 6 или его детали с наружной: или внутренней стороны снабжены по крайней мере одним кольцевым пазом 36, контактирующим с располокенными на металлическом кожухе 2 или заглушке 4, направленньпки внутрь или наружу язычками 37.

Защитное устройство снабжено 0-подобным уплотнительным кольцом 38 или соответствующим по форме кольцевым ю манкетньи уплотнением, а наконечник

3 и чехол 6 выполнены на конце,противоположном торцу с наружной и внутренней стороны с кольцевым пазом 39 для ввода 0-подобного уплотнительного кольца или манжетного уплотнения 40, 20 и наконечник 3 снабжен соответствующим по форме кольцевым манжетным уплотнением.

Чехол 6 снабжен на кольцеобраэной упорной поверхности упора 13 для тру- 25 бы .14 кольцевым пазом 41 с уплотнением или наформованным на упорной поверхности кольцевым уплотнением 42, выполненным манжетным, острый угол которого направлен к внутренней стенке трубы 14, а на внутренней поверхности наконечника выполнена резьба 43.

Защитное устройство в виде кожуха

2 или заглушки 4 устанавливают на конце трубы 14, предохраняя его от удара ,торца и повреждения. Для предохранения внутренней поверхности трубы 14 устанавливают крьппки 1 или 5 в зависимости от типа защитного устройства.

Выполнение наконечника 3 и чехла 6 с упорами 12 и 13 и кромки 7 с зацепами 10 и 11 повьппает надежность крепления устройства, а выполнение кромки

7 кольцевой, в виде овала 8, частич- 45 ной или полной спирали 9 повышает жесткость устройства.

Наформованное на упорной поверхности кольцевое уплотнение 42 повышает ,герметичность торцового соединения чехла 6 с трубой 14, а выполнение наконечника 3 составным упрощает изготовление устройства.

Наличие выемок 30 на тоРце наконеч. 55 ника 3 и язычков 32-35 на сопрягаемас элементах обеспечивает надежную фиксацию соединения и упрощает монтаж и демонтаж устройства.

06 6

Формула изобретения

1. Запитное устройство для концов труб, выполненное в виде колпачка или заглушки, содержащее в зависимости от использования крышку, металлический кожух, установленный без зазора на гильзообразном наконечнике из эластомерного материала с утолщенным концом, или крьппку, металлическую заглушку с установленным на ней без зазора гильзообраэным чехлом нз эластомерного материала с утолщенным концом, о т л и ч а ю щ е е с, я тем, что, с целью упрощения изготовления, повьппения надежности крепления и жесткости, металлический кожух или металлическая заглушка выполнены в виде трубы с отогнутой или отфальцованной кромкой на их наружных концах.

2„ Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что кромка выполнена кольцевой или овальной, кпи в виде частичной или полной спирали „

3„ Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что наконечник или чехол размещены внутри отбортовки загнутой кромки металлического кожуха или металлической заглушки, а свободная отогнутая кромка выполнена внахлест с концом наконечника или чехла и снабжена зацепом для наконечника или чехла.

4„ Устройство по п„ 3, о т л и— ч а ю щ е е с я тем, что внутренняя сторона наконечника или наружная сторона чехла снабжена кольцевым упором для конца трубы, причем между упором наконечника и отогнутой кромкой металлического кожуха выполнен зазор с воэможностью ввода и вывода эластичной крьппки.

5. Устройство по п. 3 или п. 4, о т л и ч а ю ц е е с я тем, что металлическая заглушка снабжена в зоне отогнутой кромки с внутренней стороны кольцевой выемкой или несколькими выемками, находящимися на расстоянии одна от другой с воэможностью ввода и вывода крышки, выполненной эластичной с кольцевым ребром или с несколькими выступами, находящимися на расстоянии друг от друга.

6. Устройство по пп. 1-5, о т л ич а ю щ е е с я тем, что наконечник выполнен составным по крайней мере

1669406 из двух частично цилиндрических частей.

7, Устройство по и. 6, о т л ич а ю щ е е с я тем, что осевые поверхности пркпегания составных частей снабжены расположенньаки в осевом направлении пружинами и пазами.

8. Устройство по п. 7 ° о т л и ч аю ю щ е е с я тем, что пружины и пазы выполнены с направленньачи вовнутрь загибом или скосом на торцовом конце наконечника или чехла.

9. Устройство по пп. 6-8, о т— л и ч а ю щ е е с я тем, что наконеч-)5, ннк в, зоне торца с внутренней стороны снабжен кольцевым пазом для крышки и манжетньм уплотнением, причем нако нечник установлен с уплотнительньи зазором относительно конца трубы, а ман->0 жетное уплотнение — с возможностью перекрытия уплотнительного зазора.

10. Устройство попа 1-9, о т л ич а ю щ е е с я тем, что наконечник ипи его детали,или чехол или его де- 2 тали снабжены со стороны торца выемками, а металлический кожух или металлическая заглушка ниже отогнутой кромки выполнены с сопряженными с выемками отверстиями с двумя язычками, на-щ правленными под прямым углом наружу или вовнутрь и эацелляющимися в собранном состоянии защитного устройства с выемками.

11 ° Устройство по пп 1 10 ° о т 3 л и ч а ю ц е е с я тем, что наконечник или его детали,нли чехол. или его детали с наружной йли внутренней стороны снабжены по крайней мере одним кольцевьи пазом, контактирующим с расположенньии на металлическом кожухе или металлической заглушке, направленньии вовнутрь или наружу язычками.

12. Устройство по пп. 1-11, о т— л и ч а ю щ е е с я- тем, что оно снабжено 0-подобным уплотнительньи кольцом илн соответствующим по форме кольцевыи манжетным уплотнением, а наконечник нли чехол выполнен на конце, противоположном торцу, с наружной или внутренней стороны с кольцевьпч пазом для ввода 0-подобного уплотни тельного кольца или манжетного уплотнения.

13. Устройство по и. 9, о т л и— ч а ю щ е е с я тем, что наконечник снабжен соответствукюцим по форме кольцевьм манжетньм уплотнением.

14. Устройство по пп. 1-13, о т— л и ч а ю ц е е с я тем, что чехол снабжен на кольцеобразной упорной поверхности упора для трубы кольцевьаи пазом с уплотнением нли наформованным на упорной поверхности кольцевым уплотнением.

15. Устройство по п. 14, о т л ич а ю ц е е с я тем, что наформованное кольцевое уплотнение выполнено манжетнмк, острвИ угол которого направлен к внутренней стенке трубы.

bb94()h! 6694()6

1669 i06!

669406

37

Яи6

1669406
