Устройство для закрепления шовных нитей

Устройство для закрепления шовных нитей

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине, а именно к пластике пораженных при ожогах век. Цель изобретения - уменьшение травматизации операции при пластике пораженных век. Устройство содержит вогнутую пластину 1 со сквозной выемкой 2, фиксаторы 3 и направляющие шовного материала, причем пластина 1 выполнена в виде маски с выемками 2 в виде двух овальных отверстий для глаз и с фиксаторами 3 шовного материала в виде крючков, ориентированных выпуклыми частями к одной точке, и направляющими выступами, расположенными у краев овальных отверстий на расстоянии, меньшем, чем крючки. При этом маска содержит фиксаторы для крепления к поверхности головы. Как вариант, направляющие шовного материала выполнены в виде цилиндрического выступа с перекладиной, ориентированной к поверхности маски. На лицо накладывают маску 1 и фиксируют ее фиксаторами 5. После проведения П-образных швов-держалок на веке один конец его проводят под выступом 4 и обхватывают один из крючков. То же проделывают с другим концом шва-держалки 6. Далее оба конца соединяют. На маске предусмотрены отверстия 7. 6 ил.

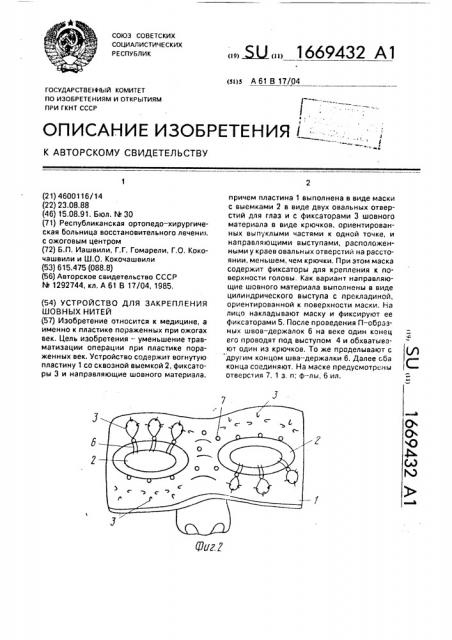

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si>s А 61 В 17/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4600116/14 (22) 23.08,88 (46) 15.08.91. Бюл. 3Ф 30 (71) Республиканская ортопедо †хирургическая больница восстановительного леченик с ожоговым центром (72) Б.П, Иашвили, Г.Г. Гомарели, Г.О. Кокочашвили и Ш.О. Кокочашвили (53) 615.475 (088.8) (56) Авторское свидетельство СССР

N 1292744, кл. А 61 В 17/04, 1985, (54) УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ

ШОВНЫХ НИТЕЙ (57) Изобретение относится к медицине, а именно к пластике пораженных при ожогах век. Цель изобретения — уменьшение травматизации операции при пластике пораженных век. Устройство содержит вогнутую пластину 1 со сквозной выемкой 2, фиксаторы 3 и направляющие шовного материала, „„Я „„1669432 А1 причем пластина 1 выполнена в виде маски с выемками 2 в виде двух овальных отверстий для глаз и с фиксаторами 3 шовного материала в виде крючков, ориентированных выпуклыми частями к одной точке, и направляющими выступами, расположенными у краев овальных отверстий на расстоянии, меньшем, чем крючки. При этом маска содержит фиксаторы для крепления к поверхности головы. Как вариант направляющие шовного материала выполнены в виде цилиндрического выступа с прекладиной, ориентированной к поверхности маски, ha лицо накладывают маску и фиксируют ее фиксаторами 5. После проведения П вЂ” образных швов-держалок 6 на веке один конец ег0 проводят под выступом 4 и обхватывают один из крючков. То же проделывают с другим концом шва — держалки 6. Далее оба конца соединяют, На маске предусмотрены отверстия 7. 1 з, п; ф-лы, 6 ил.

1669432

Изобретение относится к медицине, а именно к пластике пораженных при ожогах век.

Цель изобретения — уменьшение травматичности операции при пластике пораженных век, На фиг, 1 представлено устройство, общий вид; на фиг. 2 — маска с выпуклой поверхностью для носа; на фиг. 3 — бабочкообразная маска; на фиг. 4 — маска в виде пластины с выпуклой поверхностью для носа; на фиг. 5 и 6 — варианты фиксации века, Устройство содержит вогнутую пластину 1 со сквозной выемкой 2, фиксаторы 3 и направляющие 4 шовного материала, причем пластина выполнена в виде маски с выемками 2 в виде двух овальных отверстий для глаз и фиксаторами 3 шовного материала в виде крючков, ориентированных выпуклыми частями к одной точке и направляющими 4 выступами, расположенными у краев овальных отверстий на расстоянии меньшем, чем крючки, при этом пластина 1 содержит фиксаторы 5 для кроепления к поверхности головы; как вариант, направляющие 4 шовного материала выполнены в виде цилиндрического выступа с перекладиной, ориентированной к поверхности пластины 1.

С устройством работают следующим образом.

На лицо накладывают пластину 1 и фиксируют ее на поверхности головы с помощью фиксаторов 5. Форма маски должна соответствовать и способу фиксации верхних или нижних век, в соответствии с фиг. 1-4, 8ыемка? маски должна быть по размеру больше глаз пациента.

После проведения П-образных швов— держалок 6 на веке, нгапример на нижнем (фиг. 5), один конец шва-держалки б проводят под направляющим 4 выступом, далее им обхватывают один из крючков, расположенных на пластине 1. То же самое повто5 ряют и с другим концом шва — держалки, после чего оба конца соединяют и фиксируют. При использовании направляющей 4 с перекладиной (фиг, 6) фиксирование шва— держалки осуществляется аналогичным

10 путем.

Таким образом. осуществляется фиксация и других участков верхнего или нижнего века, Количество направляющих 4 и крючков можно варьировать.

15 На пластине 1 предусмотрены отверстия 7 для вентиляции поверхности кожи.

Формула изобретения

20 1. Устройство для закрепления шовных нитей, содержащее вогнутую пластину ср сквозной выемкой, фиксаторы и направляющие шовного материала, о т л и ч а ю щ е ес я тем, что, с целью уменьшения травма25 тичности операции при пластике пораженных век, пластина выполнена в виде маски с выемками в виде двух овальных отверстий для глаз и фиксаторами шовного материала в виде крючков, ориентированных выпуклы30 ми частями к одной точке, и направляющими выступами, расположенными у краев овальных отверстий на расстоянии меньшем, чем крючки, причем маска содержит фиксаторы для крепления к поверхности го35 ловы.

2. Устройство по и, 1, о т л и ч а ю щ е ес я тем, что направляющие шовного материала выполнены в виде цилиндрического выступа с перекладиной, ориентированной

40 к поверхности маски.

1669432

Составитель Б.Васильев

Редактор Н.Киштулинец Техред М.Моргентал Корректор Т,Палий

Заказ 2690 Тираж 419 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
