Реферат



Изобретение относится к спортивному инвентарю, позволяет обеспечить плавность свободного падения штанги и упрощает конструкцию. Устройство содержит штангу 4, раму 1 и средство для создания сопротивления при свободном падении штанги, выполненное в виде двух демпфирующих узлов 2. Штанга 4 связана с демпфирующими узлами 2 посредством тросов 3. Каждый демпфирующий узел 2 выполнен в виде катковой пары одинакового диаметра с основным катком, установленным на раме, и одним или двумя обводными катками с эластичным покрытием на участках их контактирования. Трос намотан на шкив основного катка, внутри которого размещена спиральная пружина. Обводные катки связаны с рамой через шарнирные тяги. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 А 63 В 21/06

ГОСУДАРСТВЕ -Ы Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ":

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4723494/12 (22) 26.06.89 (46) 15.08.91, Бюл. М 30 (71) Научно-производственный кооператив

"Сморж" (72) Г.А.Коноплянко, Д.С.Сизов и Д.К,Сморж (53) 685.648(088.8) (56) Авторское свидетельство СССР

N 919687,,кл. А 63 В 21/06. 1980, (54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ

ШТАНГИСТОВ, (57) Изобретение относится к спортивному инвентарю, позволяет обеспечить плавность свободного падения штанги и упрощает кон„, Ы 1669461 А1 струкцию. Устройство содержит штангу 4, раму 1 и средство для создания сопротивления при свободном падении штанги, выполненное в виде двух демпфирующих узлов 2, Штанга 4 связана с демпфирующими узлами 2 посредством тросов 3. Каждый демпфирующий узел 2 выполнен в виде катковой пары одинакового диаметра с основным катком 5, установленным на раме, и одним или двумя обводными катками с эластичным покрытием на участках их контактирования.

Трос намотан на шкив основного катка, внутри которого размещена спиральная пружина, Обводные катки связаны с рамой через шарнирные тяги. 5 ил.

1669461

Изобретение относится к спортивному инвентарю и может быть использовано как для общефизической подготовки, так и для тренировки штангистов.

Цель изобретения — обеспечение плавности свободного падения штанги и упрощение конструкции.

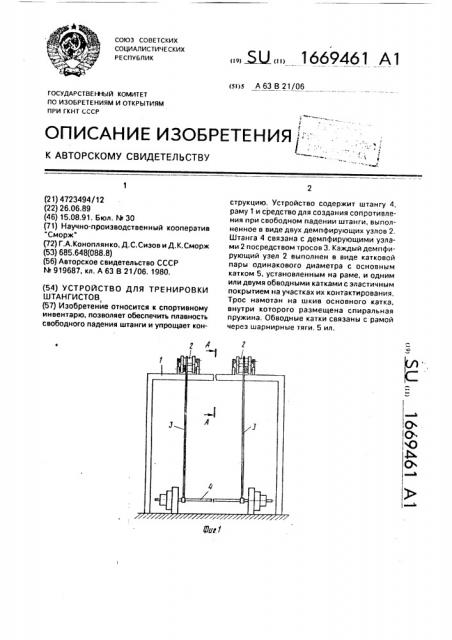

На фиг.1 представлено устройство, вид спереди; на фиг.2 — разрез А — А на фиг.1; на фиг,3 — демпфирующий узел, продольный разрез; на фиг.4 — силовая диаграмма (по фиг.3); на фиг.5 — разрез Б — Б на фиг.3.

Устройство содержит раму 1 (фиг.1 и 2), в верхней части .которой размещены два одинаковых демпфирующих узла 2, связанных тросами 3 с грифом штанги 4. Демпфирующий узел (фиг.3 и 5) содержит основной каток 5, установленный на раме 1 с возможностью вращения, с намотанным на его шкивной средней части тросом 3, и один или два обводных катка 6 и 7, охваченных тросом 3 также по их средней шкивной части.

Все катки со шкивами выполнены одинакового диаметра, Каток 6 связан с рамой 1 через свободно установленные тяги 8 с шарнирами 9 на их концах, а каток 7 связан с катком 6 через свободно установленные тяги 10 также с шарнирами на их концах.

Внутри основного шкива 5 размещена возвратная спиральная пружина 11. Основной каток 5 контактирует с обводнымй катками

6 и 7 через эластичные (обрезиненные) участки 12 одинакового диаметра, выполненные на каждом катке. Эластичность(а) упругих участков 12 определяет усилие сопротивления качения согласно зависимости

M-T r+R а, где М вЂ” момент сопротивления каждой пары качения;

Т вЂ” тангенциальная реакция (натяжение троса), которая в случае для двух демпфирующих узлов равна полувесу штанги;

r — радиус катков;

R — нормальная реакция в каждой паре качения (фиг.4); а — расстояние приложения этой реакции до оси, проходящей через центры пары качения, характеризующиеся эластичностью упругих участков. Если эластичность упругих участков мала, т.е. велика жесткость, твердая резина, то момент сопротивления пары качения невелик. Если эластичность выполнена большой, т.е. мягкая резина, то момент сопротивления пары качения соответственно велик. Эту эластичность определяют экспериментально при изготовлении опытного образца устройства, подбирая тип резины и ее толщину обре5

35 зинивания для желаемой скорости плавного опускания штанги.

При изменении веса штанги (Т, а значит и R) соответственно меняется момент сопротивления (М). Чем тяжелее штанга, тем сильнее прижаты друг к другу катки, значит, тем больше сопротивление создает устройство при свободном падении штанги, Устройство работает следующим образом.

В исходном положении штанга 4 лежит на полу или на дополнительной подставке с первоначально заданной высотой положения штанги. Трос 3 при этом слегка натянут малым усилием спиральной пружины 11.

Межкатковая нормальная реакция Ьпор качения R при этом мала, она также определяется усилием пружины 11, т.е. катки 6 и 7 слегка, с незначительным усилием пружины 11 и их собственного веса прижаты к катку 5.

При подъеме, рывке штанги 4 вверх тросы 3 не создают помехи отработанной спортсменом траектории движения штанги.

В период подьема штанги катки 6 и 7 отжаты от катка 5 упругостью своих эластичных участков 12. Трос 3, огибая шкивы катков 7 и 6, наматывается на шкив катка 5 усилием пружины 11 со скоростью, превышающей потенциально скорость подъема штанги.

Поэтому в период резкого подъема штанги трос 3 всегда слегка натянут усилием пружины 11, обеспечивая рядовую намотку троса с учетом предварительно смещенных концов троса. прикрепленных к грифу штанги.

В момент, когда спортсмен бросает штангу с ее верхнего положения, трос 3 резко натягивается весом штанги благодаря инерционности всех шкивов. Катки 6 и 7 (по закону Эйлера) автоматически прижимаются к катку 5, вдавливаются друг в друга своими эластичными участками, создавая взаимные реакции опор R (фиг.4, 0 — реакция опоры со стороны рамы 1). В это время создается момент сопротивления М всех катковых пар, и он сохраняется постоянным до полного опускания штанги, создавая сопротивление весу опускающейся штанги.

При этом скорость опускания штанги практически постоянна, так как любое ускорение гасится в квадратной зависимости от всех эластичных катковых пар, процесс стабилизируется. Этим обеспечивается плавность, малая скорость опускания штанги.

При полном опускании штанги до твердой опоры момент сопротивления М опор качения резко снижается, катки 6 и 7 отжимаются от катка 5 собственной упругостью.

1669461

Устройство готово для следующего подъема штанги.

Предлагаемое устройство не создает помех отработанной спортсменом траектории поднятия штанги, отличной от строго вертикальной. Демпфирующее усилие автоматически резко возрастает до требуемой величины в момент начала падения штанги, остается постоянным в период падения и резко снижается после ее окончания падения. При этом демпфирующее усилие автоматически обеспечивается тем большим, чем больше вес набранной штанги, Этим обеспечивается повышение плавности свободного падения штанги, Формула изобретения

Устройство для тренировки штангистов, содержащее вертикальную раму с перекладиной и штангу, связанную с установлен5 ным на перекладине с возможностью фиксации намоточными барабанами посредством гибких тяг, охватывающих установленные на рычагах обводные шкивы, о т лича ющее ся тем,что, сцельюобеспе10 чения плавности свободного падения и упрощения конструкции, шкив и барабан выполнены с упругой эластичной поверхностью, одинакового диаметра и установлены с возможностью контактирования, при этом

15 барабан подпружинен к оси, 1669461
