Загрузочное устройство к резьбонакатному станку

Загрузочное устройство к резьбонакатному станку

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением и может быть использовано для загрузки заготовок на резьбонакатных станках. Цель изобретения - повышение надежности устройства за счет исключения заклинивания заготовок. Для этого устройство содержит подающий лоток, поворотный питатель и механизм его фиксации, состоящий из двуплечего рычага, установленного с возможностью взаимодействия одним плечом с кулачком, а другим - с поворотным питателем , и снабжено заталкивателем заготовок со стойкой и подпружиненным упором, а подающий лоток выполнен с боковым каналом для заталкивания заготовок. В процессе работы стойка воздействует упором на поворотный рычаг, который совершает возвратно-поступательные движения в боковом канале подающего лотка, чем обеспечивается заталкивание заготовок в поворотный питатель и исключается их заклинивание, что повышает надежность устройства. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 21 Н 3/04

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

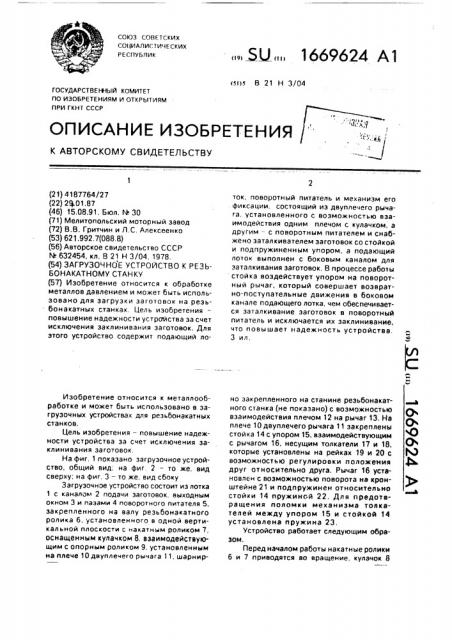

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4187764/27 (22) 2Я.01.87 (46) 15.08.91. Бюл. f+ 30 (71) Мелитопольский моторный завод (72) В.В. Гритчин и Л.С. Алексеенко (53) 621.992.7(088.8) (56) Авторское свидетельство СССР

М 632454, кл. В 21 Н 3/04, 1978. (54) ЗАГРУЗОЧНОЕ УСТРОЙСТВО К РЕЗЬБО НАКАТНОМУ СТАН КУ (57) Изобретение относится к обработке металлов давлением и может быть использовано для загрузки заготовок на резьбонакатных GTBHKBx. Цель изобретения— повышение надежности устройства за счет исключения заклинивания заготовок, Для этого устройство содержит подающий лоИзобретение относится к металлообработке и может быть использовано в загрузочных устройствах для резьбонакатных станков.

Цель изобретения — повышение надежности устройства за счет исключения заклинивания эагoToBQK.

На фиг. 1 показано загрузочное устройство, общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3 — то же, вид сбоку

Загрузочное устройство состоит иэ лотка

1 с каналом 2 подачи заготовок, выходным окном 3 и пазами 4 поворотного питателя 5, закрепленного на валу резьбонакатного ролика 6, установленного в одной вертикальной плоскости с накатным роликом 7. оснащенным кулачком 8, взаимодействующим с опорным роликом 9. установленным на плече 10двуплечего рычага 11. шарнир. Ю 1669624 А1 ток, поворотный питатель и механизм его фиксации, состоящий иэ двуплечего рычага, установленного с возможностью взаимодействия одним плечом с кулачком, а другим — с поворотным питателем и снабжено эаталкивателем заготовок со стойкой и подпружиненным упором, а подающий лоток выполнен с боковым каналом для заталкивания заготовок. В процессе работы стойка воздействует упором на поворотный рычаг, который совершает возвратно-поступательные движения в боковом канале подающего лотка, чем обеспечивается заталкивание заготовок в поворотный питатель и исключается их заклинивание, что повышает надежность устройства.

3 ил. но закрепленного на станине реэьбонакатного станка (не показано) с возможностью взаимодействия плечом 12 на рычаг 13. На плече 10 двуплечего рычага 11 закреплены стой ка 14 с упором 15, взаимодействующим с рычагом 16, несущим толкатели 17 и 18, которые установлены на рейках 19 и 20 с возможностью регулировки положения друг относительно друга. Рычаг 16 установлен с возможностью поворота на кронштейне 21 и подпружинен относительно стойки 14 пружиной 22. Для предотвращения поломки механизма толкателей между упором 15 и стойкой 14 установлена пружина 23, Устройство работает следующим образом.

Перед началом работы накатные ролики

6 и 7 приводятся во вращение, кулачок 8

1669624 накатного ролика 7 взаимодействует с опорным роликом 9 двуплечего рычага 11, При этом его плечо поворачивается против часовой стрелки и воздействует на рычаг 13, который фиксирует поворотный питатель 5 с пазами 4 напротив выходного окна 3 лотка 1. Одновременно с этим плечо 10 рычага

11 совместно со стойкой 14 поворачивается вверх и подпружиненный упор 15 воздействует на рычаг 16 с толкателями 17 и 18, которые отсекают очередную заготовку в канале 2 лотка 1 и через окно 3 сталкивают ее в продольный паз 4 поворотного питателя 5, После окончания воздействия кулачка

8 на опорный ролик 9 рычаг 16 под действием пружины 22 возвращается в исходное положение, а рычаг 13 выходит из взаимодействия с поворотным питателем 5, который, поворачиваясь, переносит очередную заготовку в позицию накатывания. При изменении длины и диаметра заготовок положение толкателей регулируется посредством реек 19 и 20. Затем цикл повторяется сначала. Повышение надежности загрузки обеспечивается за счет исключения заклинивания заготовок при их эаталкивании из лотка в поворотный питатель.

Формула изобретения

Загрузочное устройство к резьбонакатному станку, содержащее подающий лоток, поворотный питатель, выполнен5 ный в виде закрепленного на валу накатного ролика диска с продольными пазами, и его механизм фиксации, состоящий иэ двуг лечего рычага, установленного с воэможностью взаимодействия одним плечом

10 с кулачком, а другие — с диском, о т л и ч а ющ е е с я тем, что, с целью повышения надежности устройства эа счет исключения заклинивания заготовок, устройство снабжено заталкивателем заготовок, выполнен15 ным в виде поворотного рычага и стойки с подпружиненным упором, и закрепленным на станине станка кронштейном, при этом подающий лоток выполнен наклонным с боковым каналом для заталкивания заготовок, поворотный

20 рычаг установлен на упомянутом кронштейне, стойка с подпружиненным упором жестко закреплена на одном плече двуплечего рычага с воэможностью взаимодействия с поворотным рычагом, а

25 заталкиватель — с возможностью возвратно-поступательного перемещения в боковом канале подающего лотка, 1669624

Фиг3
