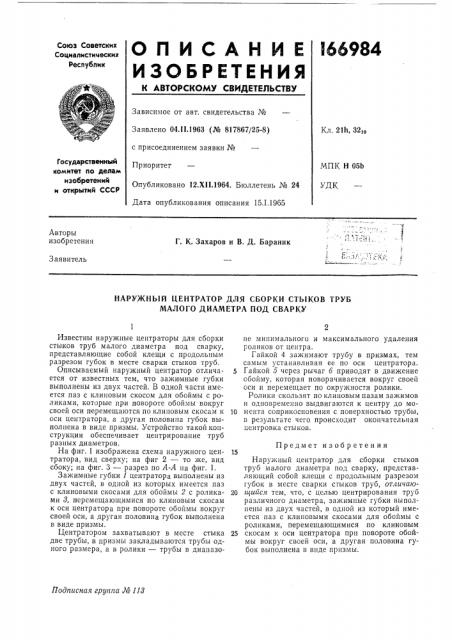

ОПИСАНИЕ

ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 04.II.1963 (№ 817867/25-8) с присоединением заявки №

Приоритет

Опубликовано !2.XII.1964. Бюллетень № 24

Дата опубликования описания 15.1.1965

Кл. 211т, 3210

Государственный комитет по делам изобретений и открытий СССР

МПК Н 05b

УДК

1 1

Авторы изобретения

Г. К. Захаров и В, Д. Бараник

l

3 аявитель

НАРУЖНЫЙ ЦЕНТРАТОР ДЛЯ СБОРКИ СТЫКОВ ТРУБ

МАЛОГО ДИАМЕТРА ПОД СВАРКУ

Подписная группа № 118

Известны наружные центраторы для сборки стыков труб малого диаметра под сварку, представляющие собой клещи с продольным разрезом губок в месте сварки стыков труб, Описываемый наружный центратор отличается от известных тем, что зажимные губки выполнены из двух частей. В одной части имеется паз с клиновым скосом для обоймы с роликами, которые при повороте обоймы вокруг своей оси перемещаются по клиновым скосам к оси центратора, а другая половина губок выполнена в виде призмы. Устройство такой конструкции обеспечивает центрирование труб разных диаметров.

На фиг. 1 изображена схема наружного центратора, вид сверху; на фиг 2 — то же, вид сбоку; на фиг. 3 — разрез по А-А на фиг. 1.

Зажимные губки 1 центратора выполнены из двух частей, в одной из которых имеется паз с клиновыми скосами для обоймы 2 с роликами >, перемещающимися по клиновым скосам к оси центратора при повороте обоймы вокруг своей оси, а другая половина губок выполнена в виде призмы.

Центратором захватывают в месте стыка две трубы, в призмы закладываются трубы одного размера, а в ролики — трубы в диапазоне минимального и максимального удаления роликов от центра.

Гайкой 4 зажимают трубу в призмах, тем самым устанавливая ее по оси центратора.

5 Гайкой 5 через рычаг б приводят в движение обойму, которая поворачивается вокруг своей оси и перемещает по окружности ролики.

Ролики скользят по клиновым пазам зажимов и одновременно выдвигаются к центру до мо10 мента соприкосновения с поверхностью трубы, в результате чего происходит окончательная центровка стыков.

Предмет изобретения

Наружный центратор для сборки стыков труб малого диаметра под сварку, представляющий собой клещи с продольным разрезом губок в месте сварки стыков труб, отличаю20 и1ийся тем, что, с целью центрирования труб различного диаметра, зажимпые губки выполнены из двух частей, в одной из который имеется паз с клиновыми скосами для обоймы с роликами, перемещающимися по клиновым

25 скосам к оси центратора при повороте обоймы вокруг своей оси, а другая половина губок выполнена в виде призмы, 166384 (1

3 2

43иг 3
