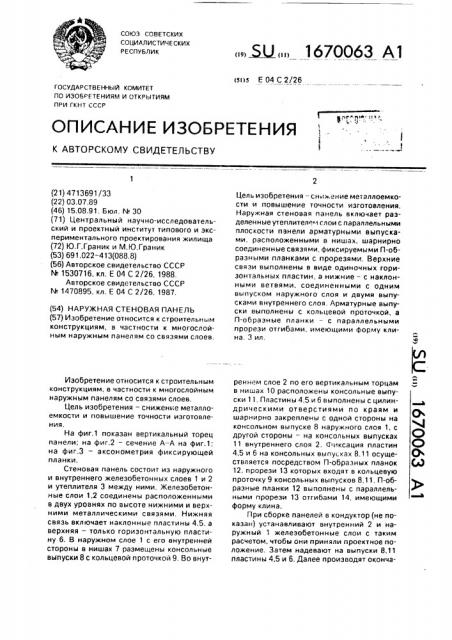

Изобретение относится к строительным конструкциям, в частности к многослойным наружным панелям со связями слоев, Цель изобретения — снижение металлоемкости и повышение точности изготовления.

На фиг.1 показан вертикальный торец панели; на фиг.2 — сечение А — А на фиг.1; на фиг.3 — аксонометрия фиксирующей планки.

Стеновая панель состоит иэ наружного и внутреннего железобетонных слоев 1 и 2 и утеплителя 3 между ними, Железобетонные слои 1,2 соединены расположенными в двух уровнях по высоте нижними и верхними металлическими связями. Нижняя связь включает наклонные пластины 4,5, а верхняя — только горизонтальную пластину 6. В наружном слое 1 с его внутренней стороны в нишах 7 размещены консольные выпуски 8 с кольцевой проточкой 9. Во внут„„Я „„1670063 А1

Цель изобретения — снижение металлоемкости и повышение точности изготовления.

Наружная стеновая панель включает разделенные утеплителя -1 слои с параллельными плоскости панели арматурными выпусками, расположенными в нишах, шарнирно соединенные связями, фиксируемыми П-образными планками с прорезями. Верхние связи выполнены в виде одиночных горизонтальных пластин, а нижние — с наклонными ветвями, соединенными с одним выпуском наружного слоя и двумя выпусками внутреннего слоя. Арматурные выпуски выполнены с кольцевой проточкой, а

П-образные планки — с параллельными прорези отгибами, имеющими форму клиHB. 3 ил. реннем слое 2 по его вертикальным торцам в нишах 10 расположены консольные выпуски 11. Пластины 4,5 и б выполнены с цилиндрическими отверстиями по краям и шарнирно закреплены с одной стороны на консольном выпуске 8 наружного слоя 1, с другой стороны — на консольных выпусках

11 внутреннего слоя 2. Фиксация пластин

4,5 и б на консольных выпусках 8.11 осуществляется посредством П-образных планок

12, прорези 13 которых входят в кольцевую проточку 9 консольных выпусков 8,11. П-образные планки 12 выполнены с параллельными прорези 13 отгибами 14, имеющими форму клина.

При сборке панелей в кондуктор (не показан) устанавливают внутренний 2 и наружный 1 железобетонные слои с таким расчетом, чтобы они приняли проектное положение. Затем надевают на выпуски 8,11 пластины 4,5 и 6. Далее производят оконча1670063

16 б

5

11

1Р тельное закрепление концевых частей пластин 4,5 и 6 с помощью П-образных планок, вставляемых прорезями 13 в кольцевые проточки 9 консольных выпусков 8,11 таким образом, чтобы имеющие форму клина отги- 5 бы 14 были обращены к пластинам 4,5 и 6.

Плотное прижатие пластин 4,5 и 6 к торцам слоев 1,2 обеспечивается заклиниванием фиксирующих П-образных планок 12.

После крепления всех связей устанав- 10 ливают опалубку в виде инвентарных щитов по периметру окна и торцам панели и заливают утеплитель (не показано).

Изобретение позволяет снизить металлоемкость связей за счет улучшения условий 15 их работы (отсутствие изгиба на краевых частях пластин) и повысить точность сборки панели.

Формула изобретения

Наружная стеновая панель, содержа- 20 щая разделенные утеплителем наружный и внутренний железобетонные слои с параллельными плоскости панели арматурными выпусками, расположенными в нишах, шарнирно соединенные связями, фиксируемыми П-образными планками с прорезями, при этом верхние связи выполнены в виде одиночных горизонтальных пластин, а нижние — с наклонными ветвями и соединенными с одним выпуском наружного слоя и с двумя выпусками внутреннего слоя, отличающаяся тем, что, с целью снижения металлоемкости связей и повышения точности сборки панели, арматурные выпуски слоев выполнены консольными, а связи — из отдельных пластин с цилиндрическими отверстиями по концам под арматурные выпуски, причем последние имеют кольцевую проточку под П-образные планки с прорезью, а планки выполнены с параллельными прорези отгибами, имеющими фоому клина.

1670063

f2
