Скважинный дозатор реагента

Скважинный дозатор реагента

Иллюстрации

Показать все

Реферат



Изобретение относится к технике добычи нефти, в частности к устройствам для дозированной подачи в скважину химических реагентов. Цель изобретения - обеспечение рационального расхода реагента при одновременном упрощении конструкции. Скважинный дозатор реагента содержит корпус 1 с элементом для связи с глубинным насосом 2 (ГН) в верхней части, подводящую трубу 3, верхний конец которой сообщен с приемом ГН 2, установленный в корпусе 1 под приемом ГН 2 с возможностью осевого перемещения поршень 4, образующий с корпусом 1 камеру 5, заполненную реагентом, и размещенный под нижним торцом корпуса 1 подпружиненный обратный клапан 6 для прохода реагента. Подводящая труба 3 концентрично размещена в корпусе 1 и на ней установлен поршень 4, камера 5 гидравлически сообщена с полостью подводящей трубы 3 через подпружиненный обратный клапан 6. Нижний конец подводящей трубы 3 имеет сопло 7, выполненное в виде диафрагменной шайбы. При входе продукции в подводящую трубу 3 вследствие явления инжекции химического реагента из корпуса 1 через обратный клапан 6 поступает в подводящую трубу 3 и далее на прием ГН 2. 1 ил.

СОЕОЭ l:C f3(СКИХ

С ЦИАЛИ: TVI II:CI:. ИХ

f ЕСПУГЛИК

ГОСУДАРСТГЗЕ ННЫЙ К hAUlTET

ПО ИЭОГЗРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

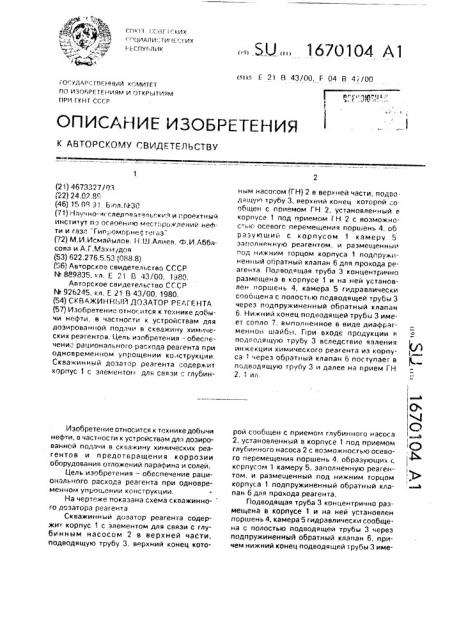

ОПИСАГ1ИЕ ИЗО6РЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ С1 ф (21) 4673327/03 (22) 24.02.8с (46) 15 08 33. Ъ плЛт30 (71) Научно- cследпвательски. и проектный институт пэ освоению м ст;.рождений нефти и газа "Гип„ оморне1те аэ" (72) M.È.Èñìàéûëîâ. H.И.Алиев, Ф.И.Аббасова и А.Г.аахм/дов (53) 622.276.5,53 (088.8) (56} Авторское свидетельство СССР

М 889835, кл. Е 21 f3 43/00, 1980.

Авторское свидетельство СССР

М 926245, кл. E 21 В 43/00, 1980. (54) СКВАЖИННЬ!Й ДОЗАТОР PFl ГЕНТА (57} Изобретение откос ится к технике добычи нефти, в частности к устройствам для дозированной подачи в скважину химических реагентов. Цель изобретения — обеспечение рационального расхода реагента при одновременном упрощении ко деструкции.

Скважинный дозатор реагента содержит корпус 1 с элементом для связи с глубинИзобретение относится к технике добычи нефти, в частности к устройствам для дозированной подачи в скважину химических реагентов и предотвращения коррозии оборудования отложений парафина и солей.

Цель изобретения — обеспечение рационэльного расхода реагента при одновременном упрои,ении конструкции.

На чертеже показана схема скважинного доэатора реагента

Скважинный дозатор реагента содержит корпус 1 с элементом для связи с глубинным насосом 2 в верхней части, подводящую трубу 3, верхний конец котоSU 1670104 А1

fsf> Е 21 В 43/00, Г 04 В 4 /00 ным насосом (ГН) 2 в верхней части, подводящуп трубу 3, верхний конец которой сообщен с приемом ГН 2, установленный в корпусе 1 под приемом Г Н 2 с возможносью осевого перемещения поршень 4, об раэукзший с корпусом 1 камеру 5 заполненную реагентом, и размещенный под нижним торцом корпуса 1 подпружиненный обратный клапан б для прохода реагента. Подводящая труба 3 концентрично размещена в корпусе 1 и на ней установлен поршень 4, камера 5 гидравлически сообщена с полостью подводящей трубы 3 через подпружиненный обратный клапан

6. Нижний конец подводящей трубы 3 имеет сопло 7, выполненное в виде диафрагменнои шайбы. Г ри входе продукции в подводящую трубу 3 вследствие явления инжекции химического реагента из корпуса 1 через обратный клапан б поступает в подводящую трубу 3 и далее на прием ГН

2. 1 ил. рой сообщен с приемом глубинного насоса

2, установленный в корпусе 1 под приемом глубинного насоса 2 с воэможностью осевого перемещения поршень 4, образующих с корпусом 1 камеру 5, заполненную реагентом, и размещенный под нижним торцом корпуса 1 подпружиненный обратный клапан б для прохода реагента, Подводящая труба 3 концентрично размещена в корпусе 1 и на ней установлен поршень 4, камера 5 гидравлически сообщена с полостью подводящей трубы 3 через подпружиненный обратный клапан 6, причем нижний конец подводящей трубы 3 име1670104

Формула изобретения

Скважинный дозатор реагента, содержащий корпус с элементом для связи с глубинным насосом в верхней части, Составитель В.Кошкин

Редактор М. Бандура Тех ред М. Моргентал Корректор Н.Король ю

Заказ 2723 Тираж 361 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101

Ф ет сопла 7, выполненное в виде диафрагменной шайбы.

Скважинный дозатор реагента работает следующим образом.

При входе продукции в направляющую трубу 3 у входа ее под диафрагменной шайбой 7 образуется зона, где давление более низкое, чем давление жидкости, действующей над поршнем 4. Поэтому химреагент из корпуса 1 через клапан 6 поступает в эту зону, т.е. к входу подводящей трубы 3, смешиваясь с потоком продукции, входит в прием глубинного насоса 2. подводящую трубу, верхний конец которой сообщен с приемом глубинного насоса, установленный в корпусе под приемом глубинного насоса с воэможностью осевого

5 перемещения поршень, образующий с корпусом камеру. заполненную реагентом, и размещенный под нижним торцом корпуса подпружиненный обратный клапан для прохода реагента, отличающийся тем. что, 10 с целью обеспечения рационального расхода реагента при одновременном упрощении конструкции, подводящая труба концентрично размещена в корпусе и на ней установлен поршень, камера гидравлически

15 сообщена с полостью подводящей трубы че- рез подпружиненный обратный клапан, причем нижний конец подводящей трубы имеет сопла в виде диафоагменной шайбы,
