Реферат

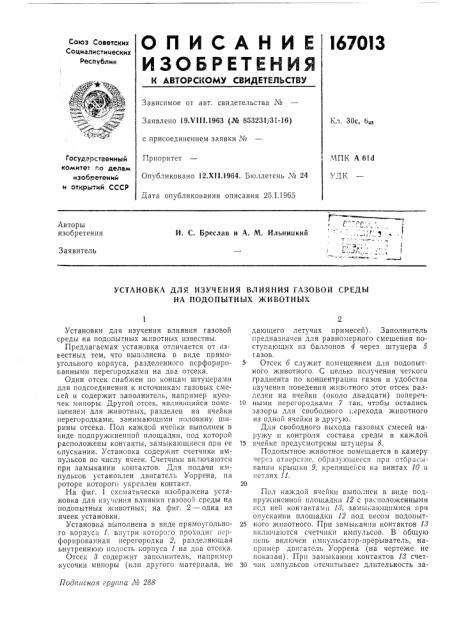

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

I67013

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 19.VII I.1963 (№ 853231/31-16) с присоединением заявки ¹

Приоритет

Опубликовано 12.ХI1,1964. Бюллетень ¹ 24

Кл. 30с, 6„>.МПК А 61d государственный комитет го делам изобретений и открытий СССР p Ä K

Lf,àòà опубликования описания 25.1.1965

Авторы изобретения

И. С. Бреслав и А. М. Ильницкий

Заявитель

УСТАНОВКА ДЛЯ ИЗУЧЕНИЯ ВЛИЯНИЯ ГАЗОВОЙ СРЕДЫ

HA ПОДОПЫТНЫХ ЖИВОТНЫХ

Подписная группа И 286

Установки для изучения влияния газовой среды на подопытных животных известны.

Предлагаемая установка отличается от известных тем, что выполнена в виде прямоугольного корпуса, разделенного перфорированными перегородками на два отсека.

Один отсек снаб>кен по концам штуцерами для подсоединения к источникам газовых смесей и содер>кит заполнитель, например кусочек мипоры. Другой отсек, являющийся помещением для животных, разделен на ячейки перегородками, занимающими половину ширины отсека. Пол каждой ячейки выполнен в виде подпружиненной площадки, под которой расположены контакты, замыкающиеся при ее опускании. Установка содер>кит счетчики импульсов по числу ячеек. Счетчики вкгпочаются при замыкании контактов. Для подачи импульсов установлен двигатель Уоррена, на роторе которого укреплен контакт.

На фиг. 1 схематически изображена установка для изучения влияния газово, среды на подопытных животных; на фиг. 2 — одна из ячеек установки.

Установка выполнена в виде прямоугольного корпуса 1, внутри которого проходит перфорированная перегородка 2, разделяющая ьнутреннюю полость корпуса 1 на дьа отсека.

Отсек 3 содержит заполнитель, например кусочки мипоры (или другого материала, не дающего летучих примесей) . Заполнитель предназначен для равномерного смешения поступающих пз баллонов 4 через штуцера 5

r азов.

5 Отсек 6 служит помещением для подопытного животного. С целью получения четкого градиента по концентрации газов и удобства изучения поведения животного этот отсек разделен на ячейки (около двадцати) попереч10 ными перегородками 7 так, чтобы остались зазоры для свободного перехода животного из одной ячейки в другую.

Для свободного выхода газовых смесей наружу и контроля состава среды в каждой

15 ячейке предусмотрены штуцеры 8.

Подопытное животное помещается в камеру через отверстие, образующееся при отбрасывании крышки 9, крепяш,ейся на винтах 10 и

t:eòëÿõ 11.

Пол каждой ячейки выполнен в виде подпружиненной площадки 12 с расположенными под ней конгактамн 18, замыкающимися при опускании площадки 12 под весом подопыт25 ного животного. При замыкании контактов 18 включаются счетчики импульсов. В общую ,цепь включен пмпульсатор-прерыватель, например двигатель Уоррена (на чертеже не показан). Прп замыкании контактов 18 счет30 чик импульсов отсчитывает длительность за167013

Предмет изобретения

Фиг.1

Л 7 Я 0

Составитель Н. Эскин

Техред Ю. В. Баранов

Корректор О. И. Попова

Редактор П. Шлаин

Заказ 3590/18 Тирагк 425 Формат бум. 60 901/8 Объем 0,21 изд. л. Цена 5 коп.

ЦНИИПИ Государственпoro комитета по делам изобретений н открытий СССР

Москва, Центр, нр. Серова, д. 4

Типография, пр. Сапунова, 2 мыкания, а значит и время пребывания >кнвотного в данной ячейке.

1. Установка для изучения влияния газовой среды на подопытных животных, о тл и ч а ющ а я с я тем, что, с целью автоматической регистрации активного выбора животными предпочтительной газовой среды, она выполнена в виде прямоугольного корпуса, разделенного перфорированными перегородками на два отсека, один из которых, снабженный по концам штуцерами для подсоединения источников поступления газовых смесей, содержит заполнитель, например кусочки мипоры, а другой, являющийся помещением для Животного, разделен на ряд ячеек перегородками, занимаюшими половину ширины отсека.

2. Установка по п. 1, отличающаяся тем, что пол каждой ячейки выполнен в виде подпружиненной площадки с расположенными под ней контактами, замыкающимися при опускании площадки.

10 3. Установка по пп. 1 и 2, отл ич а ющ а яс я тем, что в ней имеются счетчики импульсов по числу ячеек, включаемые при замыкании контактов, расположенных под площадками ячеек, а для подачи импульсов установ15 лен двигатель Уоррена, на роторе которого

vкреплен контакт.
