Вакуумная каталитическая ловушка

Вакуумная каталитическая ловушка

Иллюстрации

Показать все

Реферат



Изобретение относится к вакуумной технике и может быть использовано для защиты вакуумных объектов от паров углеводородных соединений. Целью изобретения является упрощение эксплуатации каталитической ловушки и повышение надежности ее работы. При включении ловушки 1, включающей защитный слой 2 катализатора, нагреватель 3 и устройство 4 напуска воздуха, питание подается одновременно на нагреватель 3 ловушки 1 и привод 12, перемещающий запорное устройство 11. Атмосферный воздух, поступающий по каналу 8 через фильтр 9 и диафрагму 6 с калиброванным отверстием в корпус 5 ловушки 1, возобновляет запас кислорода в защитном слое 2 катализатора и обеспечивает тем самым ее непрерывную работу. Изобретение позволяет обеспечить необходимую точность и надежность работы ловушки. 1 з.п.ф-лы, 1 ил.

СОЮЗ С:ОВЕ1СКИХ

СОЦИЛЛИСТИЧЕСКИХ

РЕСПУБЛИК. Ж 1670174 А1

ГОСУДЛРСТВЕ ННЫЙ KOMVlff:Ò

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

»

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4610740/29 (22) 29.11.88 (46) 15.08.91. Бюл. ¹ 30 (72) В. А. Дубинский и В. Н. Кеменов (53) 621.52(088.8) (56) Авторское свидетельство СССР

¹ 1355759, кл. F 04 В 37/02, 1981. тической ловушки и повышение надежности ее работы. При включении ловушки 1, содержащей защитный слой 2 катализатора, нагреватель 3 и устройство 4 напуска воздуха, питание подается одновременно на нагреватель 3 ловушки 1 и привод 12, перемещающий запорное устройство 11. Атмосферный воздух, поступающий по каналу 8 через фильтр

9 и диафрагму 6 с калиброванным отверстием в корпус 5 ловушки 1, возобновляет запас кислорода в защитном слое 2 катализатора и обеспечивает ее непрерывную работу, Изобретение позволяет обеспечить необходимую точность и надежность работы ловушки. 1 з. и. ф-лы, 1 ил. (54) ВАКУУМНАЯ КАТАЛИТИЧЕСКАЯ ЛОВУШ KA (57) Изобретение относится к вакуумной технике и может быть использовано для защиты вакуумных объектов от паров углеводородных соединений. Целью изобретения является упрощение эксплуатации катали»

iQ

О 4

1670174

Составитель К. Марьин

Техред М.Моргентал Корректор В. Гирняк

Редактор А. Orap

Заказ 2726 Тираж 350 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Рэушская наб., 4/5

Производственно-иэдагельский комбинат "Патент", r. Ужгород, уп.Гагарина, 101

Изобретение относится к вакуумной технике и может быть использовано для защиты вмуумируемых объектов от паров углеводородных соединений, Цель изобретения — упрощение эксплуатации вакуумной ловушки и повышение надежности работы ловушки путем исключения возможности прорыва паров масла в откачиваемый объем.

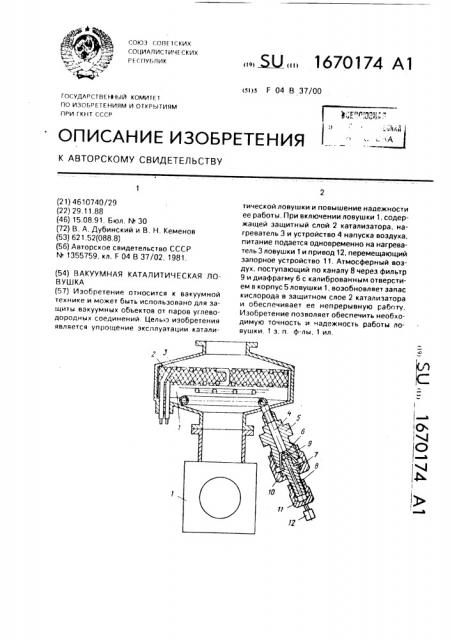

На чертеже изображена вакуумная каталитическая ловушка, разрез.

Ловушка 1 включает защитный слой 2 катализатора, нагреватель 3 и устройство 4 напуска воздуха. содержащее корпус 5, в котором установлены калиброванная диафрагма 6, шток 7 с каналом 8 и противоположным фильтром 9, закрепленные в корпусе 5 при помощи гайки 10. Устройство 4 напуска воздуха имеет также запорное устройство

11, снабженное приводом 12, электрически связанным с нагревателем 3 ловушки 1, Вакуумная ловушка работает следующим образом, Перед включением в корпус 5 устанавливается диафрагма 6, имеющая калиброванное отверстие, проводимость которого определена предварительно и обеспечивает поступление в ловушку 1 потока атмосферного воздуха, необходимого для работы ловушки 1, Затем включается нагреватель 3 ловушки 1 и открывается запорное устройство 11, Атмосферный воздух, поступающий по каналу 8, пройдя очистку в фильтре 9, через калиброванное отверстие диафрагмы

6 попадает в корпус ловушки 1, где возобновляет запасы кислорода в защитном слое

5 2 катализатора.

Диаметр отверстия рассчитывается таким образом, чтобы внутри ловушки создавалось давление рн = (1,6 - 2,0) Па. При включении нагревателя 3 ловушки 1 одно10 временно привод 12 открывает канал 8 с помощью запорного устройства 11.

Изобретение позволяет упростить эксплуатацию ловушки и повысить точность и надежность ее работы, 15 Формула изобретения

1. Вакуумная каталитическая ловушка, включающая защитный слой с нагревателем и устройство напуска кислородосодержащей среды, отличающаяся тем, что, с

20 целью упрощения эксплуатации и повышения надежности работы ловушки эа счет исключения воэможности прорыва паров масла, устройство напуска содержит диафрагму с калиброванным отверстием, проти25 вопыльный фильтр, установленный перед диафрагмой, и запорное устройство, установленное во входном канале напуска с возможностью его перекрытия.

2. Вакуумная ловушка по и. 1, о т л и ч а ю30 щ а я с я тем, что запорное устройство снабжено приводом, электрически связанным с нагревателем ловушки.
