Реферат



Изобретение относится к машиностроению и может быть использовано для соединения деталей, работающих под воздействием вибрации. Цель изобретения - повышение нагрузочной способности и надежности. Гайка содержит корпус 1 с продольной канавкой 2. В корпусе размещена винтовая пружина 3 в виде выступов и впадин в поперечном сечении. Часть выступов пружины 3 размещена в канавке 2. При навинчивании гайки на резьбовой стержень витки пружины 3 упруго деформируются. Это позволяет исключить зазор между резьбой болта и внутренней поверхностью корпуса, что повышает нагрузочную способность гайки. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСГИЧЕСКИХ

РЕСПУБЛИК у))s F 16 В 37/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,,4 г з

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4452252/27 (22) 30.06.88 (46) 15.08,91. Бюл. hL 30 (71) Новосибирский электротехнический институт (72) В, 1У1.Архипов, М. С. Качан и В. В, Костин (53) 621.882.3(088.8) (56) Авторское свидетельство СССР

М 1530842, 1987. (54) ГАЙКА (57) Изобретение относится к машиностроению и может быть использовано для соединения деталей, работающих под воздействием

„„Я2„„1670209 А1 вибрации. Цель изобретения — повышение нагруэочной способности и надежности.

Гайка содержит корпус 1 с продольной канавкой 2. В корпусе размещена винтовая пружина 3 в виде выступов и впадин в поперечном сечении. Часть выступов пружины 3 размещена в канавке 2, При навинчивании гайки на резьбовой стержень витки пружины 3 упруго деформируются. Это позволяет исключить зазор между резьбой болта и внутренней поверхностью корпуса, что повышает нагруэочную способность гайки. 2 ил.

1670209

Составитель В. Ситушкин

Техред M.Ìîðãåíòàë Корректор М. Максимишинец

Редактор А. Долинич

Заказ 2728 Тираж 423 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к машиностроению и может быть использовано для деталей, работающих под воздействием вибрации.

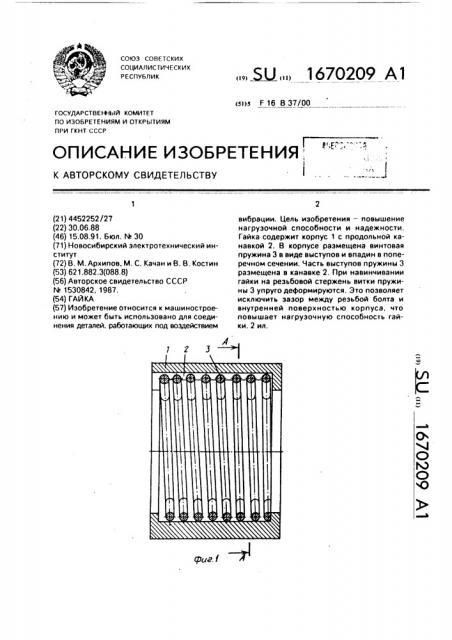

Цель изобретения — повышение нагруэочной способности и надежности, На фиг. 1 изображена гайка, общий вид; на фиг, 2 — сечение А-А на фиг. 1.

Гайка содержит корпус 1 с продольной канавкой 2. В корпусе размещена винтовая пружина 3 в виде выступов и впадин в поперечном сечении, при этом часть выступов размещена в канавке 2.

При навинчивании на резьбовой стержень витки винтовой пружины 3 деформируются за счет упругих свойств материала и позволяют исключить зазор между резьбой болта и внутренней поверхностью корпуса

1, при этом изгибом выступов витков компенсируется неточность изготовления внутреннего диаметра корпуса 1, а это повышает технологичность изготовления корпуса 1.

За счет наличия выступов и впадин на пружине 3 повышается ее нагрузочная способность и, как следствие, надежность соединения в целом.

Формула изобретения

Гайка, содержащая полый корпус, установленную в нем винтовую пружину, средства окружной фиксации пружины в полости

10 корпуса и средства осевой фиксации, выполненные в виде ограничительных буртов, отличающаяся тем, что, с целью повышения нагруэочной способности и надежности, полость корпуса выполнена ци15 линдрической формы, средства окружной фиксации выполнены в виде продольной канавки, расположенной на внутренней поверхности корпуса, а по крайней мере, часть витков пружины выполнена в виде выступов

20 и впадин синусоидальной формы в поперечном сечении, при этом часть выступов раЭмещена в канавке корпуса.
