Буфер

Буфер

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению, а именно к буферным устройствам. Цель изобретения - повышение энергоемкости за счет увеличения энергии рассеивания. При возникновении ударной нагрузки в начальный момент происходит изгиб поверхностей 9 и 10 эластичных втулок 3 и 4 с одновременным частичным их сжатием. Дальнейшее поглощение кинетической энергии происходит за счет сжатия вдоль оси буфера втулок 3 и 4 и за счет трения между металлическими шайбами 1, 2, 5 и втулками, а также за счет трения между последними. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sl)s F 16 F 1/44

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

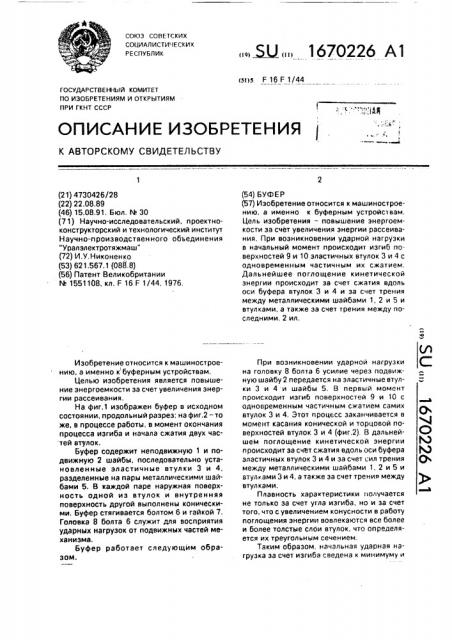

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4730426/28 (22) 22.08.89 (46) 15.08,91. Бюл. ЬВ 30 (71) Научно-исследовательский, проектноконструкторский и технологический институт

Научно-производственного объединения

"Урал электротяжмаш" (72) И.У.Никоненко (53) 621,567.1 (088.8) (56) Патент Великобритании

1Ф 1551108, кл. F 16 F 1/44, 1976, Изобретение относится к машиностроению, а именно к буферным устройствам.

Целью изобретения является повышение энергоемкости за счет увеличения энергии рассеивания.

На фиг.1 изображен буфер в исходном состоянии, продольный разрез; на фиг.2-то же. в процессе работы, в момент окончания процесса изгиба и начала сжатия двух час тей втулок.

Буфер содержит неподвижную 1 и подвижную 2 шайбы. последовательно установленные эластичные втулки 3 и 4, разделенные на пары металлическими шайбами 5. В каждой паре наружная поверхность одной из втулок и внутренняя поверхность другой выполнены коническими. Буфер стягивается болтом 6 и гайкой 7, Головка 8 болта 6 служит для восприятия ударных нагрузок от подвижных частей механизма.

Буфер работает следующим образом.

БЫ 1670226 А1 (54) БУФЕР (57) Изобретение относится к машиностроению, а именно к буферным устройс1вам.

Цель изобретения — повышение энергоемкости за счет увеличения энергии рассеивания. При возникновении ударной нагрузки в начальный момент происходит изгиб поверхностей 9 и 10 эластичных втулок 3 и 4 с одновременным частичным их сжатием.

Дальнейшее поглощение кинетической энергии происходит за счет сжатия вдоль оси буфера втулок 3 и 4 и за счет трения между металлическими шайбами 1, 2 и 5 и втулками, а также эа счет трения между последними, 2 ил.

При возникновении ударной нагрузки на головку 8 болта 6 усилие через подвижную шайбу 2 передается на эластичные втулки 3 и 4 и шайбы 5, В первый момент происходит изгиб поверхностей 9 и 10 с одновременным частичным сжатием самих втулок 3 и 4. Этот процесс заканчивается в момент касания конической и торцовой поверхностей втулок 3 и 4 (фиг,2). В дальнейшеМ поглощение кинетической энергии происходит эа счет сжатия вдоль оси буфера эластичных втулок 3 и 4 и за счет сил трения между металлическими шайбами 1, 2 и 5 и втулками 3 и 4, а также за счет трения между втул к а ми.

Плавность характеристики получается не только за счет угла изгиба, но и за счет того, что с увеличением конусности в работу поглощения энергии вовлекаются все более и более толстые слои втулок, что определяется их треугольным сечением.

Таким образом, начальная ударная нагрузка за счет изгиба сведена к минимуму и

1670226

pgi 1

Составитель Н.Дубовицкая

Техред М,Моргентал Корректор О,Кравцова

Редактор А.Лежнина

Заказ 2729 Тираж 392 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 в то же время обеспечивается плавное ее нарастание до требуемой величины и на достаточно большом ходе.

Формула изобретения

Буфер, содержащий последовательно установленные эластичные втулки, разделенные на пары металлическими шайбами, отличающийся тем, что, с целью повышения энергоемкости, в каждой паре наружная поверхность одной из втулок и

5 внутренняя поверхность другой выполнены коническими,
