Устройство для определения концентрации перекиси водорода в жидкостях

Устройство для определения концентрации перекиси водорода в жидкостях

Иллюстрации

Показать все

Реферат



Изобретение относится к технике анализа жидкостей. Цель - снижение предела обнаружения. В устройство введены электроды, на один из которых нанесена пленка сульфида кадмия, содержащая примеси хлорида меди и хлорида кадмия. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 G 01 N 21/64

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

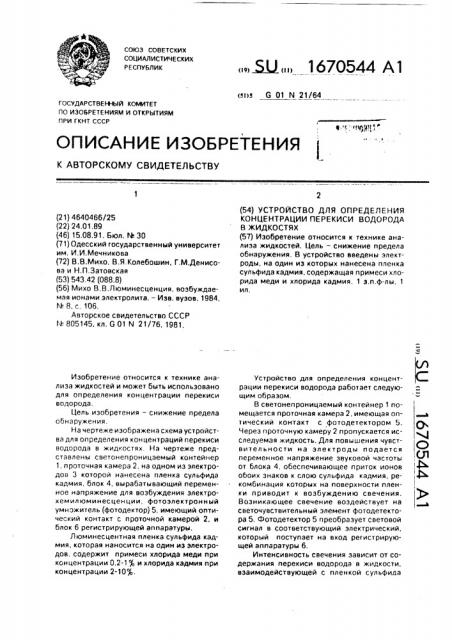

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (7 4

О (Л ф (21) 4640466/25 (22) 24.01.89 (46) 15.08.91. Бюл. М 30 (71) Одесский государственный университет им, И,И,Мечникова (72) В.В.Михо, В.Я.Колебошин, Г,M.Äåíèñîва и Н.П.Затовская (53) 543.42 (088.8) (56) Михо В,В.Люминесценция, возбуждаемая ионами электролита. — Иэв. вузов, 1984, N. 8, с. 106, Авторское свидетельство СССР

1+ 805145, кл. G 01 N 21/76, 1981.

Изобретение относится к технике анализа жидкостей и может быть использовано для определения концентрации перекиси водорода, Цель изобретения — снижение предела обнаружения.

На чертеже изображена схема устройства для определения концентраций перекиси водорода в жидкостях. На чертеже представлены светонепроницаемый контейнер

1, проточная камера 2, на одном из электродов 3 которой нанесена пленка сульфида кадмия, блок 4, вырабатывающий переменное напряжение для возбуждения электрохемилюминесценции, фотоэлектронный умножитель (фотодектор) 5, имеющий оптический контакт с проточной камерой 2, и блок 6 регистрирующей аппаратуры.

Люминесцентная пленка сульфида кадмия, которая наносится на один из электродов, содержит примеси хлорида меди при концентрации 0,2-1 и хлорида кадмия при концентрации 2-10 .

„„Я „„1670544 А1 (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ

КОНЦЕНТРАЦИИ ПЕРЕКИСИ ВОДОРОДА

В ЖИДКОСТЯХ (57) Изобретение относится к технике анализа жидкостей. Цель — снижение предела обнаружения. В устройство введены электроды, на один иэ которых нанесена пленка сульфида кадмия, содержащая примеси хлорида меди и хлорида кадмия. 1 э.п.ф-лы, 1 ил.

Устройство для определения концентрации перекиси водорода работает следующим образом.

В светонепроницаемый контейнер 1 помещается проточная камера 2, имеющая оптический контакт с фотодетектором 5.

Через проточную камеру 2 пропускается исследуемая жидкость. Для повышения чувствительности на электроды подается переменное напряжение звуковой частоты от блока 4, обеспечивающее приток ионов обоих знаков к слою сульфида кадмия, рекомбинация которых на поверхности пленки приводит к возбуждению свечения.

Возникающее свечение воздействует на светочувствительный элемент фотодетектора 5, Фотодетектор 5 преобразует световой сигнал в соответствующий электрический, который поступает на вход регистрирующей аппаратуры 6.

Интенсивность свечения зависит от содержания перекиси водорода в жидкости, взаимодействующей с плен кой сул ьфида

1670544 кадмия и от величины прикладывэемого поля.

Таким образом, устройство позволяет снизить предел обнаружения Н202 в жидкостях.

Составитель О.Бадтиева

Редактор Л.Пчолинская Техред М.Моргентал Корректор М.Пожо

Заказ 2745 Тираж 387 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Введение соответствующих примесей в люминофор в процессе его получения и последующей его технологической обработки приводит к созданию необходимых центров, которые селективно чувствительны к содержанию HzOz в электролите, Максимальная чувствительность наблюдается при концентрации примеси хлорида меди 0,2-1 и хлоридэ кадмия 2-10, Минимально определяемая концентрация растворенной перекиси водорода составляет 10 М.

Формула изобретения

1. Устройство для определения концентрации перекиси водорода в жидкостях, включающее проточную камеру, оптически

5 связанную с фотодетектором, соединенным с блоком регистрации, о т л и ч э ю щ е е с я тем, что, с целью снижения предела обнаружения, проточная камера снабжена двумя электродами, на одном из которых на повер10 хности, обращенной к второму электроду, нанесена люминесцентная пленка сульфида кадмия, содержащая примеси хлорида меди и хлорида кадмия, а фотодетектор оптически связан с нанесенной пленкой.

15 2. Устройство по и. 1, о т л и ч а ю ще ес я тем, что пленка сульфида кадмия содержит примеси хлорида меди и хлорида кадмия в количестве 0,2-1 и 2-10$ соответственно.
