Устройство измерения длительности импульсов

Устройство измерения длительности импульсов

Иллюстрации

Показать все

Реферат



Изобретение относится к импульсной технике и может быть использовано в устройствах автоматической связи для определения минимальной длительности телеграфных посылок. Цель изобретения - расширение области применения за счет обеспечения возможности использования устройства для работы с последовательностью импульсов, априорная информация о диапазоне длительностей которых отсутствует - достигается за счет введения второго формирователя 11 импульсов, элемента ИЛИ 12 и блока 8 выделения одного импульса. Кроме того, устройство содержит цифровой измеритель 1 длительности импульсов, генератор 2, ключ 3, счетчик 4 импульсов, элемент 5 сравнения, элемент 6 памяти, формирователь 7 импульсов, D-триггер 9, элемент И 10, элемент И 13, элемент 14 задержки. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСП УБЛИК

1670627 А1 (у) G 01 R 29/02

ГОСУДАРСТВЕ ННЫЙ КОМИТЕ Т

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Q 4

О

0с

ЬЭ 3

Ъ (21) 4677683/21 (22) 11,04.89 (46) 15,08.91. Бюл, ¹ 30 (72) В.Н, Бессмертный . В.В. Сбориков, В.А.Лавров и Г.З.Теодорович (53) 621,317.75(088.8) (56) Авторское свидетельство СССР № 1442938, кл, G 01 R 29/02, 1988.

Авторское свидетельство СССР № 516187. кл. Н 03 К 5/20. 1974. (54) УСТРОЙСТВО ИЗМЕРЕНИЯ ДЛИТЕЛЬНОСТИ ИМПУЛЬСОВ (57) Изобретение относится к импульсной технике и может быть использовано в устройствах автоматической связи для определения миничальной длительности телеграфных посылок.

Цель изобретения — расширение области применения за счет обеспечения возможности использования устройства для работы с последовательностью импульсов, априорная информация о диапазоне длительностей которых отсутствует, — достигается за счет введения второго формирователя 11 импульсов, элемента ИЛИ 12 и блока 8 выделения одного импульса. Кроме того. устройство содержит цифровой измеритель 1 длительности импульсов, генератор 2, ключ

3, счетчик 4 импульсов, элемент 5 сравнения, элемент 5 сравнения, элемент 6 памяти, фОрмирователь 7 импульсов, О-триггер 9, элемент И 10, элемент И 13, элемент 14 задержки. 1 ил.

1670627

Составитель Л. Стойкова

Редактор М, Петрова Техред М.Моргентал Корректор С. Черни

Заказ 2749 Тираж 400 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к импульсной технике и может быть использовано в устройствах автоматической связи для определения минимальной длительности телеграфных посылок.

Цель изобретения — расширение области применения за счет обеспечения возможности использования устройства для работы с последовательностью импульсов, априорная информация о диапазоне длительностей которых отсутствует.

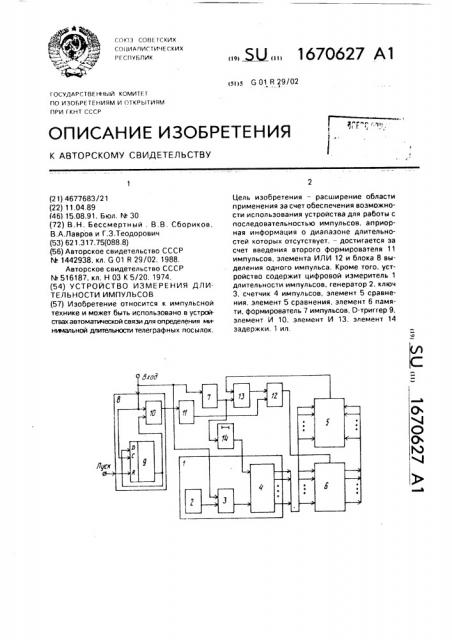

На чертеже представлена схема устройсвта измерения длительности импульсов, Устройство содержит цифровой измеритель 1 длительности импульсов, генератор 2, ключ 3, счетчик 4 импульсов, элемент

5 сравнения, элемент 6 памяти, формирователь 7 импульсов по спаду, блок 8 выделения одного импульса, 0-триггер 9, элемент

И 10, формирователь 11 импульсов по спаду. элемент ИЛИ 12, элемент И 13 и элемент

14 задержки.

Устройство работает следующим образом.

Сформированные телеграфные посылки с хаотически изменяющейся длительностью поступают на вход устройства. С помощью сигнала "Пуск" блок 8 выделения одного импульса посылки устанавливается в состояние готовности, Сигнал "Пуск" может формироваться в любой момент существования импульса на входе устройства, Импульс посылки на входе устройства поступает через открытый триггером 9 элемент И 10 на вход формирователя 11 и одновременно открывает ключ 3 измерителя 1, при этом на вход счетчика 4 начинают поступать импульсы входа генератора 2. По окончании импульса на входе блока 8 срабатывает формирователь 11, и код на выходе счетчика 4, пропорциональный длительности входного импульса, записывается в элемент 6 памяти. Окончание импульса на входе устройства запускает формирователь 7, по сигналу с выхода которого через элемент 14 задержки срабатывает счетчик 4 измерителя 1. С этого момента

45 код, пропорциональный длительности входных импульсов, сравнивается на элементе 5 сравнения с кодом, записанным в элемент 6 памяти, и в том случае, когда код на выходе счетчика 4 меньше кода на выходе элемента

6 памяти, элемент И 13 находится в открытом состоянии сигналом с выхода элемента

5 сравнения и импульс с выхода формирователя 7 через элемент И 13 и элемент ИЛИ 12 проходит на вход элемента 6 памяти и записывает в него код числа на выходах счетчика

4.

После измерения длительности большого числа импульсов в элементе 6 памяти записывается код, соответствующий минимальной длительности телеграфной посылки.

Формула изобретения

Устройство измерения длиТельности импульсов, содержащее формирователь импульсов, цифровой измеритель длительности импульсов, элемент памяти, элемент сравнения, элемент задержки и элемент И, причем вход формирователя импульсов подключен к входу устройства, а выход — к первому входу элемента И и через элемент задержки — к входу сброса цифрового измерителя длительности импульса, выходы которого соединены с информационными входами элемента памяти и вторыми входами элемента сравнения, первые входы которого подключены к выходам элемента памяти, выход элемента сравнения подключен к второму входу элемента И, о т л и ч аю щ е е с я тем, что, с целью расширения области применения устройства, в него введены второй формирователь импульсов, элемент ИЛИ и блок выделения одного импульса, выход которого через второй формирователь импульсов подключен к первому входу элемента ИЛИ, второй вход которого подключен к выходу элемента И, а выход подключен к управляющему входу элемента памяти, шина "Пуск" подключена к второму входу блока выделения одного импульса, первый вход которого соединен с входом устройства.
