Реферат



Изобретение относится к геофизическим исследованиям, к вспомогательным устройствам при проведении сейсморазведочных работ. Цель изобретения - улучшение эксплуатационных характеристик устройства в условиях загрязненности сейсмических кос. Устройство размещено в кузове транспортного средства и имеет на раме 2 два параллельных кинематически связанных зубчатыми колесами ролика 4, на которых консольно закреплены равномерно расположенные по периметру стержни 7, вторым концом входящие в паз фланца 8. Ролики установлены так, что стержни одного ролика расположены в промежутке между стержнями другого ролика. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 G 01 V 1/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

tlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (7 ос

О ос

Ф

Pvp 2 (21) 4491229/25 (22) 10.10.88 (46) 15.08.91. Бюл. М 30 (71) Производственное объединение "Сибнефтегеофизика" (72) lO.А.Конинин и Н.Ф.Романов (53) 550.834 (088.8) (56) Авторское свидетельство СССР

М 693285, кл, G 01 Ч 1/16, 1977, Авторское свидетельство СССР

В 1200214, кл. G 01 V 1/16, 1984. (54) УСТРОЙСТВО ДЛЯ ПОДБОРКИ СЕЙСМИЧЕСКИХ КОС

6 2 8

„„SU „„1670645 А1 (57) Изобретение относится к геофизическим исследованиям, к вспомогательным устройствам при проведении сейсморазведочных работ. Цель изобретения — улучшение эксплуатационных характеристик устройства в условиях загрязненности сейсмических кос. Устройство размещено в кузове транспортного средства и имеет на раме 2 два параллельных кинематически связанных зубчатыми колесами ролика 4, на которых консольно закреплены равномерно расположенные по периметру стержни 7, вторым концом входящие в паз фланца 8.

Ролики установлены так, что стержни одного ролика расположены в промежутке между двумя стержнями другого ролика. 2 ил.

4-4

1670645

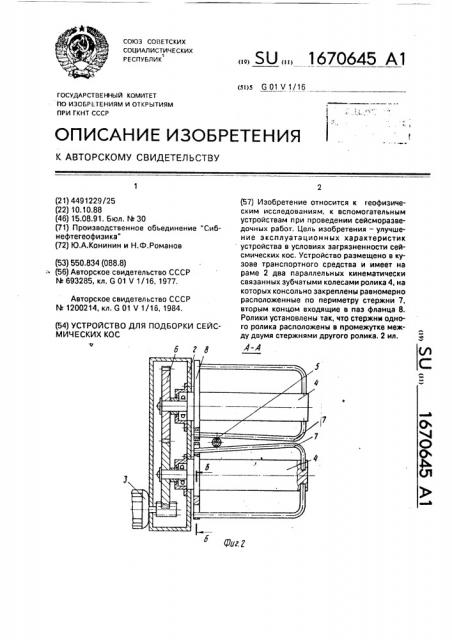

Изобретение относится к сейсморазведке, а именно к вспомогательным устроиствам, применяемым при проведении сейсморазведочных работ, Цель изобретения — улучшение эксплуатационных характеристик в условиях загрязненности сейсмической косы за счет исключения воздействия на нее радиальной нагрузки, На фиг. 1 изображено устройство для подборки сейсмических кос, установленное на транспортном средстве; на фиг. 2 — разрез А — А на фиг. 1 подборочного агрегата; на фиг, 3 — сопряжение стержня с фланцем, разрез Б-Б на фиг. 2.

В кузове транспортного средства 1 установлена рама 2 с размещенным на ней приводом 3, приводящим в движение ролики 4, между которыми пропускается коса 5.

Для синхронизации вращения ролики связаны между собой зубчатыми колесами 6.

Каждый ролик содержит равномерно расположенные по окружности, параллельно его оси, подпружиненные стержни 7, которые закреплены консольно на ролике 4.Каждый стержень одного иэ роликов приходится на промежуток между двумя стержнями другого ролика в месте контактирования с сейсмокосой. Фланец 8 роликов 4 имеет радиальные пазы 9, в которых размещены концы стержней 7.

Устройство работает следующим образом, Сейсмическая коса 5 заводится между роликами 4, где под действием подпружиненных стеожней 7 деформируется, огибая стержни 7 верхнего и нижнего роликов 4, при этом за счет увеличения угла контакта стержень — коса увеличивается сила трения, являющаяся основной силой, транспортирующей косу 5 в устройстве. При включении привода 3 ролики 4 приходят в согласованное движение, при этом в месте касания образующих цилиндров один стержень 7 одного из роликов 4 приходится на промежуток между двумя стержнями 7 другого ролика. Таким образом, во время движения в контакте с косой находятся не менее трех стержней. Пружинистые свойства материала стержней 7,, изготовленных, например, из пружинной стали, позволяют пропускать

50 сквозь ролики 4 косу с утолщениями, а также амортизировать рывки, возникающие в реальных условиях, при этом увеличивается ход концов стержней 7 в пазах 9 фланца 8, т.е. увеличивается зазор между стержнями, Касательная нагрузка, воздействующая на стержни 7 при подборке косы 5, воспринимается жесткостью стержней на изгиб и радиальными пазами 9 фланцев 8 роликов 4.

При попадании грязи и снега на косе последние легко продавливаются сквозь ðåшетку стержней 7 и не оказывают влияния на сцепление ее со стержнями 7 роликов 4, При необходимости сцепление может быть увеличено, для этого сейсмическая коса 5 помещается ближе к открытому концу роликов 4, в этом случае уменьшается длина плеча приложения нагрузки, изгибающей стержень 7, благодаря =--.ому увеличивается сила,деформирующая косу 5 при огибании стержней, увеличивается деформация косы при огибании стержней, увеличивается угол огибания косой 5 стержней 7, повышающий сцепление косы с рабочим органом, т.е. роликами 4.

Применение роликов, снабженных подпружиненными стержнями, позволит улучшить эксплуатационные качества устройства, предотвращающие передавливание сейсмической косы.

Формула изобретения

Устройство для подборки сейсмических кос, содержащее транспортное средство с кузовом, размещенный в кузове подборочный механизм с рамой, привод и кинематически связанные ролики, о т л и ч а ющ е е с я тем, что, с целью улучшения эксплуатационных характеристик в условиях загрязненности сейсмической косы за счет исключения воздействия на нее радиальной нагрузки, ролики снабжены фланцами и подпружиненными, равномерно расположенными стержнями, смещенными друг относительно друга по окружности на половину расстояния между двумя соседними стержнями, при этом один конец каждого стержня жестко закреплен на ролике, другой размещен в радиальном пазу фланца с возможностью его радиального перемещения.

Pup 1

7 (Р / 5
