Устройство для измерения усилия вытягивания кинопленки из фильмового канала киноаппарата

Устройство для измерения усилия вытягивания кинопленки из фильмового канала киноаппарата

Иллюстрации

Показать все

Реферат



Изобретение позволяет имитировать прохождение пленки через фильмовый канал и измерять усилие вытягивания пленки из фильмового канала. Пленка помещается между направляющими 3. Усилие прижатия имитируется полусферическими деталями 4 и 5, которые имитируют точечный контакт. Усилие регулируется пружиной. Пленку вытягивают из фильмового канала и по шкале определяют усилие, при котором она начинает двигаться относительно направляющих 3. Последние могут перемещаться относительно корпуса 1 и шкалы. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 G 03 В 43/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4672977/10 (22) 05.04.89 (46) 15,08,91. Бюл. N.. 30 (72) В.А, Егоров, В,П. Корецкий, В.В. Скрипкин и Л.И. Офицеров (53) 778.531 (088.8) (56) Шмырев В.И. Кинофильм и проекционная аппаратура. М.; Искусство, 1971. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УСИЛИЯ ВЫТЯГИВАНИЯ КИНОПЛЕНКИ ИЗ

ФИЛЬМОВОГО КАНАЛА КИНОАППАРАТ;А

» . Ы, » 1670669 А1 (57) Изобретение позволяет имитировать прохождение пленки через фильмовый канал и измерять усилие вытягивания пленки из фильмового канала. Пленка помещается между направляющими 3. Усилие прижатия имитируется полусферическими деталями 4 и 5, которые имитируют точечный контакт.

Усилие регулируется пружиной. Пленку вытягивают из фильмового канала и по шкале определяют усилие, при котором она начинает двигаться относительно направляющих 3. Последние могут перемещаться относительно корпуса 1 и шкалы, 3 ил.

0с

О

0 () Q

1670669

Изобретение относится к области кинофотопленки и может найти применение для сортировки кинопленки и (или) определения совместимости системы киноплен ка-киноаппарат.

Целью изобретения является повышение точности измерения усилия вытягивания кинопленки иэ фильмового канала за счет обеспечения воспроизведения точечного контакта пленки и фильмового канала в рабочем режиме при повышении производительности и удобства эксплуатации устройства.

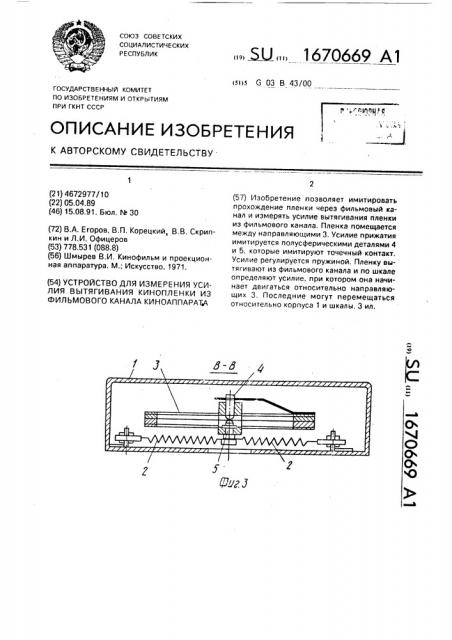

На фиг.1 представлена схема устройства; на фиг.2 и 3 — разрезы Б-Б и В-В на фиг.1.

Устройство для измерения усилия вытягивания кинопленки из фильмового канала киноаппарата содержит корпус 1, размещенный в корпусе 1 упругий элемент 2, представляющий собой две пружины, одни концы которых закреплены на корпусе, а другие на эадатчике 3 усилия прижатия, выполненном в виде направляющих, Прижимная рамка выполнена в виде двух полусферических деталей 4 и 5, рабочие части которых сопряжены, причем полусферическая деталь 4 подпружинена. Имеется шкала 6, индикатор 7, направляющие 8, по которым перемещается задатчик усилия прижатия в процессе работы устройства, арретирующее устройство (не показано), регуляторы 9 натяжения пружин 2, регуляторы

10 усилия боковых прижимов 11. Отсчет по шкале 6 производят по установившемуся положению стрелки индикатора 7. После выхода пленки из устройства направляющие 3 под действием упругого элемента 2, возвращаются в исходное положение.

Устройство работает следующим образом.

Образец киноплен ки длиной 200-250 мм заправляют в зазор направляющих 3 со стороны нулевого отсчета шкалы 6. При этом арретирующее устройство фиксирует на5 правляющие 3. После зарядки кинопленки арретирующее устройство отключают, задатчик усилия прижатия разарретируется, стрелка индикатора 7 занимает нулевое положение, Придерживая корпус 1 устройст10 ва, плавно протягивают кинопленку через направляющие 3, которые смещаются в направляющих 8 по направлению приложенного усилия. При этом одна пружина упругого элемента 2 растягивается, а другая

15 сжимается. Вместе с задатчиком 3 усилия смещается вдоль шкалы 6 и стрелка индикатора 7. При равенстве сил трения кинопленки в фильмовом канале и усилия противодействия пружин по шкале (против

20 установившегося положения стрелки индикатора 7) определяют величину усилия вытягивания кинопленки из фильмового канала, Формула изобретения

Устройство для измерения усилия вытя25 гивания кинопленки из фильмового канала киноаппарата, содержащее размещенный в корпусе упругий элемент, соединенный с задатчиком усилия прижатия, установленным с возможностью перемещения по на30 правлению воздействия упругого элемента, и индикатор со шкалой, о т л и ч а ю щ е ес я тем, что, с целью повышения точности измерения эа счет обеспечения точечного контакта пленки с фильмовым каналом, по35 вышения удобства эксплуатации и производительности, задатчик усилия прижатия выполнен в виде направляющих для пленки, по обе стороны которых установлены с возможностью контакта друг с другом по40 лусферические детали. одна из которых подпружинена.

1670669
