Реферат



Изобретение относится к автоматическому регулированию и может использоваться в станкостроении и других областях машиностроения. Цель изобретения - расширение области применения и улучшение эксплуатационных характеристик гидростатической системы. Система содержит источник постоянного давления 1, соединенный через редуктор 3 и дроссели 5, 6, 7, 8 с гидравлическими камерами несущих гидростатических опор 9, 10, 11, 12, измерительную гидростатическую опору 13, гидравлическая камера которой соединена через регулируемый дроссель 14 с источником постоянного давления, гидроусилитель в виде расположенного в корпусе 16 подпружиненного золотника, образующего с корпусом входную полость с, соединенную с источником постоянного давления, и первую а и вторую б выходные полости, соединенные с соответствующими управляющими полостями гидропривода 24 узла настройки редуктора 3. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

0 4

О

0 V (Л

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4725295/24 (22) 31.07.89 (46) 15.08.91. Бюл. N 30 (72) В.Г. Баталов (53) 621.646.4 (088,8) (56) Авторское свидетельство СССР

N. 978108, кл. G 05 0 16/00, 1977.

Авторское свидетельство СССР йг 1227403, кл. В 23 0 1/02, 1984. (54) ГИДРОСТАТИЧЕСКАЯ СИСТЕМА (57) Изобретение относится к автоматическому регулированию и может использоваться в станкостроении и других областях машиностроения. Цель изобретения — расширение области применения и улучшение эксплуатационных характеристик гидростаб 10

БЫ 1670675 Al

rs>>s G 05 0 16/00, В 23 0 01/02 тической системы. Система содержит источник постоянного давления 1. соединенный через редуктор 3 и дроссели 5,6,7,8 с гидравлическими камерами несуших гидростатических опор 9,10,11,12, измерительную гидростатическую опору 13, гидравлическая камера которой соединена через регулируемый дроссель 14 с источником постоянного давления, гидроусилитель в виде расположенного в корпусе 16 подпружиненного золотника, образующего с корпусом входную полость с, соединенную с источником постоянного давления, и первую а и вторую б выходные полости, соединенные с соответствующими управляющими полостями гидропривода 24 узла настройки редуктора 3.

2 ил.

11 ЯБ

1670675

Изобретение относится к области автоматического регулирования и может использоваться в станкостроении и других отраслях машиностроения для высокоточных направляющих опор.

Цель изобретения — расширение области применения и улучшение эксплуатационных характеристик системы.

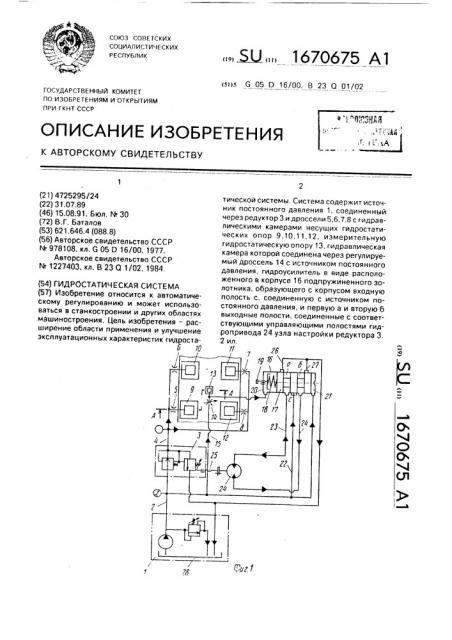

На фиг.1 показана принципиальная схема системы; на фиг.2 — гидравлические камеры опор.

Система содержит источник 1 постоянного давления (гидростанцию), соединенный магистралью 2 постоянногодавления с входом задатчика, выполненного в виде редуктора 3. выход которого соединен магистралью 4 через дроссели 5 — 8, с гидравлическими камерами несущих гидростатических опор 912 (no меньшей мере одной опоры), датчик толщины h слоя смазки опор в виде измерительной гидростатической опоры 13, гидравлическая камера которой подсоединена через регулируемый дроссель 14 и магистрали 15 и 2 к источнику 1, гидроусилитель, в корпусе 16 которого размещен подпружиненный золотник 17 и пружина 18, снабженная винтом настройки 19. Полость 20 между подпружиненным торцом золотника и корпусом соединена с гидравлической камерой измерительной опоры 13, а полость 21 между свободным торцом золотника и корпусом соединена с магистралью 2, которая соединена через магистраль 22 с входной полостью С гидроусилителя, первая а и вторая б выходные полости которого подключены магистралями 23 к соответствующим управляющим полостям гидропривода 24 узла 25 настройки редуктора 3. Магистрали 26, 27 соединяют сливные полости гидроусилителя с баком 28.

Гидростатическая работает следующим образом.

В исходном рабочем состоянии система находится в положении статического равновесия, Увеличение нагрузки на подвижном элементе 29 гидростатической опоры вызывает повышение давления в гидравлических камерах опор 9 — 12 с одновременным уменьшением толщины h слоя смазки между их сопряженными поверхностями. Это приводит к повышению давления в гидравлической камере измерительной опоры 13 и в левой торцовой полости гидроусилителя 16, Золотник 17 перемещается вправо, соеди25

55 няя напорную магистраль 22 через входную полость а гидроусилителя с магистралью 23 гидропривода 24, а сливную магистраль 27 через выходную полость б гидроусилителя с магистралью 24 гидропривода, вал которого через узел 25 настройки редуктора 3 изменяет положение его регулирующего органа, увеличивая давление на выходе редуктора.

Приращение давления в гидравлических камерах опор компенсирует увеличение нагрузки на них, зазор h восстанавливается, уменьшается давление в гидравлической камере измерительной опоры и в левой торцовой полости гидроусилителя, что вызывает перемещение золотника 17 влево и перекрытие входного отверстия С полости средней ступенью золотника, Гидропривод останавливается, а система вновь устанавливается в статическом равновесии.

Формула изобретения

Гидростатическая система, содержащая по меньшей мере одну несущую гидростатическую опору, измерительную гидростатическую опору и источник постоянного давления, соединенный через дроссель с гидравлической камерой измерительной гидростатической опоры, и через задатчик — с входом дросселя, выход которого соединен с гидравлической камерой несущей гидростатической опоры, о т л и ч а ющ а я с я тем, что, с целью расширения области применения и улучшения эксплуатационных характеристик системы эа счет расширения диапазона нагрузок и повышения жесткости опор, она снабжена гидроусилителем в виде расположенного в корпусе подпружиненного золотника и гидроприводом, а задатчик выполнен в виде редуктора. узел настройки которого связан с гидроприводом, золотник образует с корпусом входную полость. которая соединена с источником постоянного давления, и первую и вторую выходные полости. которые соединены с соответствующими управляющими полостями гидропривода, причем полость между подпружиненным торцом золотника и корпусом соединена с гидравлической камерой измерительной гидростатической опоры, а полость между свободным торцом золотника и корпусом соединена с источником постоянного давления, 1670675
