Выключатель нагрева кипящей жидкости для электроприбора

Выключатель нагрева кипящей жидкости для электроприбора

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано в электробытовых приборах. Целью изобретения является отключение нагрева жидкости при ее кипении. Выключатель нагрева кипящей жидкости содержит элемент управления и расположенный в области кипения жидкости чувствительный элемент, подающий сигнал отключения нагрева при уровне жидкости ниже заданного. Кроме того имеется пароулавливающий экран, установленный над чувствительными элементом и обеспечивающий задержку пара при кипении жидкости до ее вытеснения в зоне расположения чувствительного элемента ниже заданного уровня нагреваемой воды, в результате чего чувствительным элементом подается сигнал на элемент управления для отключения нагрева. В верхней части экрана выполнено газопропускное отверстие с постоянным или регулируемым проходным сечением. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

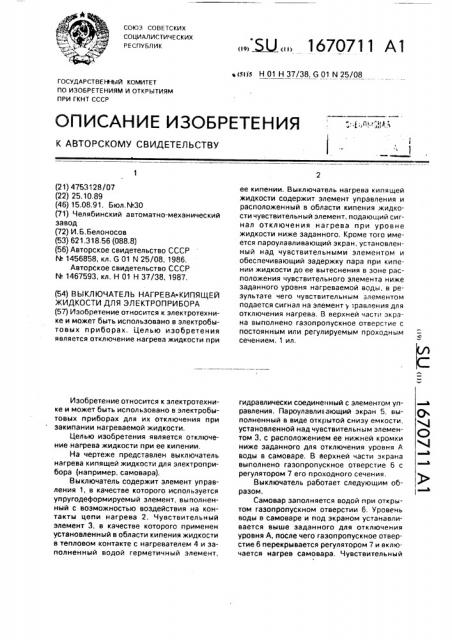

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

" .1: Л! "1М, (21) 4753128/07 (22) 25.10.89 (46) 15.08.91. Бюл.МЗО (71) Челябинский автоматно-механический завод (72) И.Б.Белоносов (53) 621.318.56 (088.8) (56) Авторское свидетельство СССР

М 1456858, кл. 6 01 N 25/08, 1986.

Авторское свидетельство СССР

N1467593,,кл. Н 01 Н 37/38, 1987. (54) ВЫКЛЮЧАТЕЛЬ НАГРЕВА КИПЯЩЕЙ

ЖИДКОСТИ ДЛЯ ЭЛЕКТРОПРИБОРА (57) Изобретение относится к электротехнике и может быть использовано в электробытовых приборах, Целью изобретения является отключение нагрева жидкости при

Изобретение относится к электротехнике и может быть использовано в электробытовых приборах для их отключения при закипании нагреваемой жидкости, Целью изобретения является отключение нагрева жидкости при ее кипении.

На чертеже представлен выключатель нагрева кипящей жидкости для электроприбора (например. самовара).

Выключатель содержит элемент управления 1, в качестве которого используется упругодеформируемый элемент, вы полненный с возможностью воздействия на контакты цепи нагрева 2. Чувствительный элемент 3, в качестве которого применен установленный в области кипения жидкости в тепловом контакте с нагревателем 4 и заполненный водой герметичный элемент, „„ Я2„„1670711 А1 е (я)5 Н 01 Н 37/38, G 01 N 25/08 ее кипении. Выключатель нагрева кипящей жидкости содержит элемент управления и расположенный в области кипения жидкости чувствительный элемент, подающий сигнал отключения нагрева при уровне жидкости ниже заданного. Кроме того имеется пароулавливающий экран, установленный над чувствительными элементом и обеспечивающий задержку пара при кипении жидкости до ее вытеснения в зоне расположения чувствительного элемента ниже заданного уровня нагреваемой воды, в результате чего чувствительным элементом подается сигнал на элемент у 1равления для отключения нагрева, В верхней части экрана выполнено газопропускное отверстие с постоянным или регулируемым проходным сечением. 1 ил. гидравлически соединенный с элементом управления, Пароулавли .ающий экран 5, выполненный в виде открытой снизу емкости, установленной над чувствительным элементом 3, с расположением ее нижней кромки ниже заданного для отключения уровня А воды в самоваре. В верхней части экрана выполнено газопропускное отверстие 6 с регулятором 7 его проходного сечения.

Выключатель работает следующим образом.

Самовар заполняется водой при открытом газопропускном отверстии 6. Уровень воды в самоваре и под экраном устанавливается выше заданного для отключения уровня А, после чего газопропускное отверстие 6 перекрывается регулятором 7 и включается нагрев самовара. Чувствительный

1670711 элемент 3 и нагреватель 4 под экраном до закипания охлаждаются водой. При закипании воды в самоваре образующийся пар задерживается под экраном 5 с вытеснением в зоне чувствительного элемента 3 кипящей 5 воды ниже заданного для отключения уровня А. Это приводит к снижению теплоотвода от расположенной под экраном 5 части нагревателя 4, повышению температуры и давления заключенной в чувствительном 10 элементе 3 воды, что является сигналом чувствительного элемента 3, по которому элемент управления 1 размыкает контакты нагрева цепи 2.

Газопропускное отверстие 6 в экране 15 может быть выполнено с нерегулируемым проходным сечением, подобранным из условия полного пропускания газов из под экрана при заполнении самовара водой, и частичной задержки пара при кипении воды 20 до ее вытеснения в зоне расположения чувствительного элемента 3 ниже заданного уровня А.

Возможны другие варианты исполнения выключателя с использованием в каче- 25 стве чувствительных элементов, например, поплавкового датчика уровня, терморезистора и других, сигнал которых может быть получен при определенном заданном для отключения нагрева уровне контролируемой жидкости с применением соответствующих элементов управления, Использование выключателя нагрева кипящей жидкости в бытовых электронагревателях приборах предполагает снижение потребления энергии за счет своевременного отключения бытового прибора при кипении жидкости, повышает удобство эксплуатации.

Формула изобретения

Выключатель нагрева кипящей жидкости для электроприбора, содержащий чувствительный элемент, расположенный в области кипения жидкости, и элемент управления, отключающий нагрев жидкости по сигналу чувствительного элемента при уровне жидкости ниже заданного, о тл и ч а ю шийся тем, что, с целью отключения нагрева жидкости при ее кипении, он снабжен пароулавливающим экраном, выполненным в виде открытой снизу емкости и имеющей в верхней части газопропускное отверстие с постоянным или регулируемым проходным сечением, причем указанный экран установлен над чувствительным элементом так, что нижняя кромка экрана расположена ниже заданного для отключения уровня жидкости.

1670711

Составитель С.Гордон

Техред М.Моргентал

Корректор О.Кравцова

Редактор Н.Каменская

Заказ 2753 Тираж 344 Подписное
