Гидравлическое устройство управления следящим золотпиком дроссельного гидропривода

Иллюстрации

Показать все

Реферат

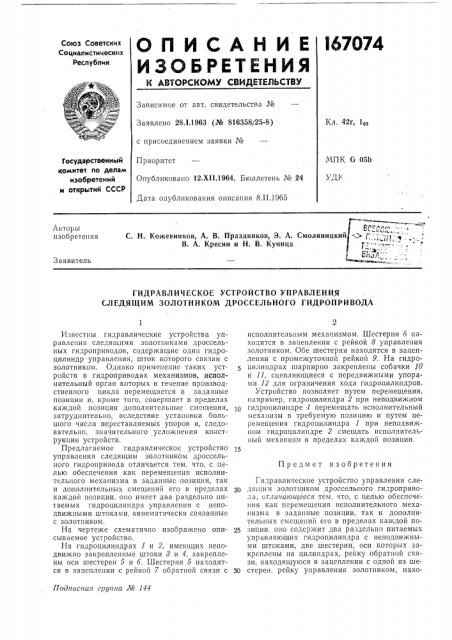

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

I6 7074

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42г, 1оз

Заявлено 28.1.1963 (№ 816358/25-8) с присоединением заявки №

МПК G 05Ь

Государственный комитет по делам изобретений и открытий СССР

Приоритет

Опубликовано 12.Х11.1964. Бюллетень № 24

Дата опубликования описания 8.11.19á5

УДI

Авторы изобретения

С. Н. Кожевников, А. В. Праздников, Э. А. Смоляницки

В. А. Кресин и Н. В. Куница

Заявитель

ГИДРАВЛИЧЕСКОЕ УСТРОЙСТВО УПРАВЛЕНИЯ

СЛЕДЯЩИМ ЗОЛОТНИКОМ ДРОССЕЛЬНОГО ГИДРОПРИВОДА

Предмет изобретения

Подписная группа № 144

Известны гидравлические устройства управления следящими золотниками дроссельных гидроприводов, содержащие один гидроцилиндр управления, шток которого связан с золотником. Однако применение таких устройств в гидроприводах механизмов, исполнительный орган которых в течение производственного цикла перемещается в заданные позиции и, кроме того, совершает в пределах каждой позиции дополнительные смещения, затруднительно, вследствие установки большого числа переставляемых упоров и, следовательно, значительного усложнения конструкции устройств.

Предлагаемое гидравлическое устройство управления следящим золотником дроссельного гидропривода отличается тем, что, с целью обеспечения как перемещения исполнительного механизма в заданные позиции, так и дополнительных смещений его в пределах каждой позиции, оно имеет два раздельно питаемых гидроцилиндра управления с неподвижными штоками, кинематически связанные с золотником.

На чертеже схематично изображено описываемое устройство.

На гидроцилиндрах 1 и 2, имеющих неподвижно закрепленные штоки 8 и 4, закреплены оси шестерен 5 и б. Шестерня 5 находится в зацеплении с рейкой 7 обратной связи с исполнительным механизмом. Шестерня б находится в зацеплении с рейкой 8 управления золотником. Обе шестерни находятся в зацеплении с промежуточной рейкой 9. На гидроцилипдрах шарнирно закреплены собачки 10 и 11, сцепляющиеся с передвижными упорами 12 для ограничения хода гидроцилиндоов.

Устройство позволяет путем перемещения, например, гидроцилиндра 2 при неподвижном

1о гидроцилипдре 1 перемещать исполнительный механизм в требуемую позицию и путем перемещения гидроцилиндра 1 при неподвижном гидроцилипдре 2 смещать исполнитель- ный механизм в пределах каждой позиции.

Гидравлическое устройство управления следя цим золотником дроссельного гидропривода, отлича ощееся тем, что, с целью обеспечения как перемеш,ения исполнительного механизма в заданные позиции, так и дополнительных смещений его в пределах каждой по25 зиции, оно содержит два раздельно питаемых управляющих гидроцилиндра с неподвижными штоками, две шестерни, оси которых закреплены на цилиндрах, рейку обратной связи, находящуюся в зацеплении с одной из ше30 стерен, рейку управления золотником, нахо167074

° ф °

°, ° е

/Г //

Составитель Ю. А. Никитин

Редактор Л. М. Жаворонкова Техред T. П. Курилко Корректор Л. Е. Марисич

Заказ 3651/9 Тираж 1225 Формат бум. 60)(90 /в Объем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 дящуюся в зацеплении со второй шестерней, промежуточную рейку, находящуюся в зацеплении с обеими шестернями, две шарнирно закрепленные на цилиндрах собачки и ряд переставных упоров, с которыми сцепляются собачки для остановки гидроцилиндров.
