Изобретение касается производства изделий электронной техники и относится к технологическому оборудованию для поштучной подачи из стопы плоских изделий, преимущественно стеклянных пластин звуководов. Цель изобретения - расширение эксплуатационных возможностей - достигается за счет того, что изделия 15 поштучно подаются из стопы 6, размещенной в магазине, установленном на корпусе 1 устройства. При этом устройство содержит подвижное основание 3 для опоры стопы 6, толкатель 4 с приводом его перемещения. На магазине установлены направляющие 8 с ползуном 9 подвижного основания, подпружиненного к торцу нижней стенки 11 магазина и отделитель 12. На боковой стенке магазина установлен держатель изделий в виде собачки 16 с пружиной 21. Толкатель 4 взаимодействует с периодически стопорящим его прижимом в виде рычага 17, установленного на корпусе 1 устройства. Пошаговое перемещение ползуна 9 с основанием 3 и отделителем 12 происходит следующим образом: ползун 9 с жестко закрепленным на нем основанием 3 и отделителем 12 от приводного устройства 19 совершает возвратно-поступательное движение сначала вместе со стопой деталей, зажатой между толкателем 4 и основанием 3, на величину толщины загружаемой детали 15, а затем при застопоренном толкателе 4 только с основанием 3 и отделителем 12 без стопы деталей на величину некоторого зазора. После выталкивания детали 15 в приемник устройство 19 отходит от упора 20 ползуна 9 и ползун под действием пружины 22 возвращается в исходное положение. 5 ил.

СОК13 СОВЕ ГСКИХ сОциллистиче ских

РЕ С(1УБЛИК (51)5 Н 05 К 13/02

1ОСУДЛРСТЕ1ЕННЬ1Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

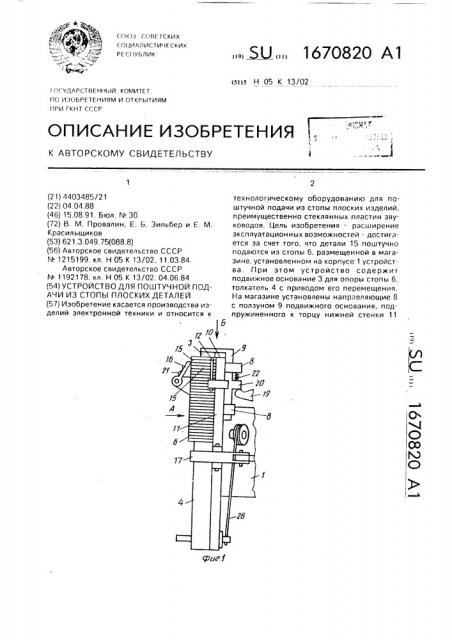

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ю, 7б

2f (21) 4403485/21 (22) 04.04.88 (46) 15.08.91. Бюл. N. 30 (72) В. М. Провалин, Е, Б. Зильбер и Е, М.

Красильщиков (53) 621.3.049,75(088.8) (56) Авторское свидетельство СССР

¹ 1215199, кл. Н 05 К 13/02, 11,03.84.

Авторское свидетельство СССР

N.1192178,,кл. Н 05 К 13/02, 04.06.84. (54) УСТРОЙСТВО ДЛЯ ПОШТУЧНОЙ ПОДАЧИ ИЗ СТОПЫ ПЛОСКИХ ДЕТАЛЕЙ (57) Изобретение касается производства изделий электронной техники и относится к

„„БЯ „„1670820 Al технологическому оборудованию для поштучной подачи из стопы плоских изделий, преимущественно стеклянных пластин эвуководов. Цель изобретения — расширение эксплуатационных возможностей — достигается за счет того, что детали 15 поштучно подаются из стопы б, размещенной в магазине, установленном на корпусе 1 устройства. П ри этом устройство содержит подвижное основание 3 для опоры стопы б, толкатель 4 с приводом его перемещения.

На магазине установлены направляющие 8 с полэуном 9 подвижного основания, подпружиненного к торцу нижней стенки 11 о

О ,СО

1 )1)

Io ! ъ

1670820 магазина и отделитель 12. На боковой стенке магазина установлен держатель иэделий в виде собачки 16 с пружиной 21, Толкатель

4 взаимодействует с периодически стопорящим его прижимом в виде рычага 17, установленного на корпусе 1 устройства.

Пошаговое перемещение ползуна 9 с основанием 3 и отделителем 12 происходит следующим образом: полэун 9 с жестко .закрепленным на нем основанием 3 и отделителем 12 от приводного устройства 19 совершает возвратно-поступательное

Изобретение касается производства изделий электронной техники и относится к технологическому оборудованию для поштучной подачи из стопы плоских изделий, преимущественно стеклянных пластин звуководов.

Цель изобретения — расширение эксплуата цион н ы х возможностей устройства.

На фиг, 1 показано устройство, общиг вид, на фиг. 2 — вид А на фиг. 1; на фиг. 3— вид Б на фиг. 1; на фиг. 4 — сечение B- B на фиг. 2; на фиг. 5 — загружаемая деталь.

Устройство для поштучной подачи из стопы плоских изделий содержит корпус 1, магазин 2 в виде призмы, подвижное осно вание 3 для опоры стопы изделий, толкатель

4 с приводом в виде груза 5 для прижима стопы б изделий к основанию 3 и отсекатель

7 в виде шибера. Магазин 2 выполнен с направляющими 8 и ползуном 9 с приводом его перемещения, при этом подвижное ос зование 3 подпружинено к торцу 10 нижней стенки 11 магазина. На полэуне 9 установлен отделитель 12 в виде проволочной пружинь1 с отогнутым заостренным концом 13.

Боковая стенка 14 магазина 2 снабжена держателем детали 15 в виде подпружиненной собачки 16. Толкатель 4 снабжен прижимом в виде рычага 17, установленном на оси 18, закрепленной в корпусе 1 устройства. Приводное устройство 19 ползуна 9 выполнено с возможностью взаимодействия с его упором 20. Собачка 16 выполнена подпружиненной спомощью пружин 21,,Устройство также содержит возвратную пружину 22, установленную между направляющей 8 и упором 20 ползуна 9 и предназначенную для перемещения ползуна в исходное состояние. Отсекатель 7 шибера установлен на рычаге 23 с возможностью взаимодействия с приводным элементом 24. Рычаг 17 прижима толкателя 4 выполнен с возможностью взаимодействия с приводным элементом

25. При этом привод толкателя 4 в виде

45 движение сначала вместе со стопой деталей, зажатой между толкателем 4 и основанием 3, на величину толщины загружаемой детали 15, а затем при застопоренном толкателе 4 только с основанием 3 и отделителем 12 без стопы деталей на величину некоторого зазора. После выталкивания детали 15 в приемник устройство 19 отходит от упора 20 ползуна 9 и ползун под действием пружины 22 возвращается в исходное положение. 5 ил, груза 5 выполнен с возможностью взаимодействия с ним посредством троса 26 и ролика 27. Поштучная выдача иэделий производится в приемник 28, Устройство работает следующим образом.

B начальном положении толкатель 4 застопорен в магазине 2 рычагом 17 и не оказывает воздействие на перемещение стопы

6 изделий. При этом деталь 15 удерживается в стопе собачкой 16, основание 3 отведено от выталкиваемого изделия на величину зазора "а" (фиг. 2), достаточного для отделения иэделия от стопы с помощью отделителя 12.

Далее приводной элемент 24 воздействует на рычаг 23 шибера 7, который перемещает отделенное от стопы деталей верхнюю деталь 15 и подает ее в приемник 28. Шибер 7 отходит в исходное положение. Приводное устройство 19 отходит от упора 20 ползуна

9 и пружина 22 досылает основание 3 до упора ползуна 9 в торец 10 нижней стенки

11 магазина 2. При этом основание 3 доходит вплотную до торцевой плоскости детали

15, а заостренный конец 13 отделителя 12 заходит на деталь 15. Рычаг 17 под действием приводного элемента 24 отходит от толкателя 4, создающего давление на стопу б под действием груза 5 в направлении к подвижному основанию 3. Далее включается .;, водное устройство 19 и, сжимая пружину 22 в направлении к приемнику 28, перемещает полэун 9 с основанием 3, отделителем 12, стопой 6 изделий, толкателем 4 на величину толщины одной детали 15.

После этого основание 3 останавливается, при этом под собачкой 16 оказывается последующая деталь 15. Посредством приводного элемента 25 рычаг 17 зажимает толкатель 4 в магазине 2, снимая воздействие груза 5 на стопу 6. Под действием приводного устройства 19 основание 3 с ползуном 9 отходит от верхнего изделия совместно с отделителем 12 на величину зазора "а", отделяя заостренным концом 13

1670820 очередную деталь от стопы 6. Затем производится перемещение верхней детали шибером в приемник 28. Далее процесс повторяется в той же последовательности. 50

Формула изобретения

Устройство для поштучной подачи из стопы плоских деталей, содержащее кор- 55 пус, основание, магазин для деталей, толкатель с приводом его перемещения, отсекатель в виде шибера, о т л и ч а ю щ е ес я тем, что, с целью расширения эксплуатационных возможностей, основание выполнено подвижным и снабжено полэуном с приводом его перемещения и отделителем в виде жестко закрепленной на полэуне проволочной пружины с отогнутым заостренным концом, магазин снабжен держателем деталей в виде подпружиненной собачки, а толкатель снабжен прижимом в виде рычага, установленного на корпусе.

1670820

Вод

8- — родернута
