Фасонная лента из синтетического материала

Фасонная лента из синтетического материала

Иллюстрации

Показать все

Реферат



Изобретение относится к витым трубам из профилированных синтетических лент. Цель изобретения - упрощение конструкции и повышение надежности ленты. Лента 1 содержит продольное ребро 2 и продольный выступ 3, которые у витой из ленты 1 трубы образуют шовное механическое соединение. Для уплотнения шва служат уплотняющий элемент 8, продольный элемент 11, губа 7, выемка 6. 7 з.п.ф-лы, 5 ил.

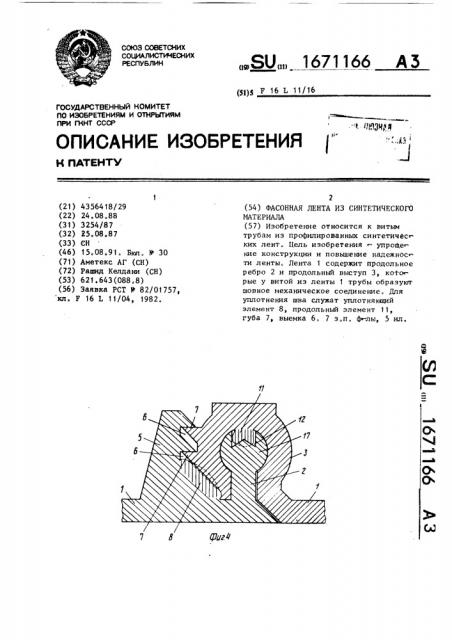

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (Si)S F 16 1 11/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К FlATEHTY

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4356418/29 (22) 24.08.88 (31) 3254/87 (32) 25.08.87 (33) CH (46) 15. 08.91. Бкя. М 30 (71) Аметекс АГ (СН) (72) Рашид Келдани (CH) (53) 621.643(088.8) (56) Заявка PCT Ф 82/01757, кл. F 16 L 11/04, 1982.

„„SU„„ l 671166 А 3

2 (54) ФАСОННАЯ ЛЕНТА ИЗ СИНТЕТИЧЕСКОГО

ИАТЕРИАЛА (57) Изобретение относится к витым трубам из профилированных синтетических лент. Цель изобретений упрофе ние конструкции и повышение надежности ленты. Лента 1 содержит продольное ребро 2 и продольный выступ 3, кото рые у витой иэ ленты 1 трубы образуют шовное механическое соединение. Для уплотнения шва служат уплотняющий элемент 8, продольный элемент 11, губа 7, выемка 6. 7 з.п. ф лы, 5 ил.

1671166

Изобретение относится к витым тру бам из профилированных синтетичес ких лент.

Цель изобретений упрощение кбн5 струкции и повьппение надежности ленты.

На фиг.1 изображена фасонная лен-. та, поперечный разрез; на фиг.2 и 3 части ленты; на фиг.4 шов витой трубы, поперечный разрез; на фиг . 5 вариант фасонной ленты, поперечный разрез.

Фасонная лента 1 содержит две па= раллельные боковые кромки, из кото рых одна снабжена вертикальным про дольным ребром 2, а другай продоЛьным выступом 3 с пазом 4 для разме щения и запирания в нем вертикально го ребра 2. На верхней поверхности ленты 1 параллельно вертикальному ребру 2 выполнено продольное ребро

5, содержащее по меньшей мере одну продольную выемку 6 со стороны вер тикального ребра 2, а на внешней стороне продольного выступа 3 с па зом 4 выполнена по меньшей мере одна губа 7 с воэможностью ее введения в соответствующую выемку 6 продольного ребра 5, стопорения в выемке 6 и об разования соединительного шва. 30

Продольное ребро 5 снабжено со стороны вертикального ребра 2 уплот= някщим элементом 8, а губа 7 образована верхней плоскостью 9, например, параллельной поверхности ленты 1, и нижней плоскостью 10, выполненной с наклоном к поверхности ленты 1 с воэможностью ее установки на уплотняющий элемент 8. а

Между дном паза 4 и лицевой по верхностью свободного конца вертикального ребра 2 установлен продольный элемент 11, соединенный с дном паза

4 и лицевой поверхностью вертикальйо 45 го ребра 2 и изготовленной из мате риала с более высокой упругостью или способностью к упругой деформа ции, чем материал ленты 1.

На дне паза 4 может бьггь выполнен

50 продольный элемент 11 из материала с более высокой упругостью или спосОбностью к упругой деформации, чем магериал ленты 1, а на лицевой поверх ности вертикального ребра 2 предусмот рена выемка 12 со шпицом 13.

На дне паза 4 может быть выпол нено возвьппение 14, а на лицевой поверхности вертикального ребра 2 выполнен продольный элемент 15 из упругого материала.

Уплотняющий элемент 8 выполнен из материала с более высокой упругостью или способностью к упругой деформа ции, чем материал ленты 1.

На внешней стороне продольного вьвступа 3 выполнены две губы 7, а на продольном ребре 5 со стороны верти кального ребра 2 выполнены две про. дольные выемки 6 по размерам губ 7.

Уплотнянзций элемент 8 может быть выполнен выпуклым в ненагруженном состоянии.

Между продольным выступом 3 и про дольным ребром 5 лента 1 снабжена

Т-образными в поперечном разрезе реб рами 16 жесткости. Проемы между реб рами 16 у образуемой трубы могут наполняться, например, затвердеваю щей массой (раствором). Вертикальное ребро 2 имеет утолщение 17.

При изготовлении трубы из фасонной ленты 1 осуществляется механичес " кое соединение шва, который образуЕт= ся путем охвата продольного ребра 2 пазом 4, выполненным на продольном выступе 3. При этом губа 7 входит в выемку 6. Образованное шовное соединение при воздействии давления остается в рабочем состоянии. Ребро 2 и выступ 3 могут бьггь сварены друг с другом, например, ультразвуковой сваркой или склеены.

При взаимодействии ребра 2 и вь ступа 3 уплотнение достигается sa счет деформации уплотняющего элемен " та 8 при соединении его с плоскостью

10 выступа 3, а также за счет деформации продольного элемента 11 при соединении его с поверхностью ребра

2, в частности со шлицом 13. Бпагода ря этому становятся излишними свар ка или склеивание получаемого шва, которые могут быть применены как до= полнительные элементы конструкции трубы.

Продольный элемент 15 ребра 2 обеспечивает другой вариант уплот*ения соединения ребра 2 с выступом 3.

При этом элемент 15 прижимается в закрытом шве к дну паза 4.

Элемент 15 иэ упругого материала по преимуществу экструдируется вместе с лентой 1. Он может также вкла дываться в углУбление и быть завул канизированным. Уплотнякицнй элемент

8 имеет различное исполнение. Лента

5 167

1 из различных материалов изготав . ливается методом совместной экстру зии.

Предлагаемая фасонная лента повь шает надежность и упрощает конструк цию, так как не требует дополнительных средств для уплотнения шовного соединения. формула изобретения

1. Фасонная лента иэ синтетичес= кого материала для изготовления ви той трубы со швом винтообразной формы, содержащая две параллельные боковые кромки, из которых одна снабжена вертикальным продольным ребром, а другай продольным выступом с пазом для размещения и эапирания в нем вертикального ребра, о т л и ч а ю щ а я с я тем, что, с целью упроще ния кбнструкции и повышения надежнос ти ленты, на верхней поверхности лен ты параллельно вертикальному ребру выполнено продольное ребро, содержащее по меньшей мере одну продольную выемку со стороны вертикального ре6 ра, а на внешней стороне продольного выступа с пазом выполнена по меньшей мере одна губа с возможностью ее вве— дения в соответствующую выемку про= дольного ребра, стопорения в выемке и образования соединительного шва„

2: Лента по п.1, о т л и ч а ю = ,щ а я с я тем, что продольное ребро с»»абжено со стороны вертикального ребра уплотняющим элементом, а губа образована верхней плоскостью, напри-. мер, параллельной поверхности ленты, и нижней плоскостью, выполненной с наклоном к поверхности ленты с воз1166 можHîстью ее установки на уплотняNp» щий элемент, 3., Лента по пп.1 и 2, о т л и

5 ч а ю щ а я с я тем, что между дном паза и лицевой поверхнос-ью свобод" ного конца вертикального ребра ус 1а новлен продольный элемент, соединен ный с дном паза и лицевой поверхностью вертикального ребра и изготов ленный из материала с более высокой упругостью или способностью к упру гой деформации, чем материал ленты.

4. Лента по пп,1 и 2, о т л и ч а ю щ а я с я тем, что на дне паза выполнен продольный элемент иэ материала с более высокой упругостью или способностью к упругой деформа" ции, чем материал ленты, а на лицевой

20 поверхности вертикального ребра предусмотрена выемка со шпицем.

5. Лента по пп,1 и 2, о т л йч а ю щ а я с я тем, что на дне паза выполнено возвышение, à íà лице.

25 вой поверхности вертикального ребрапродольный элемент из упругого ма териала.

6. Лента по пп.1=5, о т л и ч а ю щ а я с я тем, что уплотнйю

3р щий элемент выполнен из материала с ! более высокой упругостью или способностью к упругой деформации, чем ма териал ленты.

7. Лента по пп.1=6, о т л И ч а ю щ а я с я тем, что на внешней

35 стороне продольного выступа выполнены две губы, а на продольном ребре со стороны вертикального ребра - две продольные выемки по размерам губ.

4 1 8. Лента по пп.1 7, о т л и ч а ю щ а я с я тем, что уплотнйю щий элемент выполнен выпуклым в не. нагруженном состоянии„
