Союз Советских
Социвлкстических
Республик

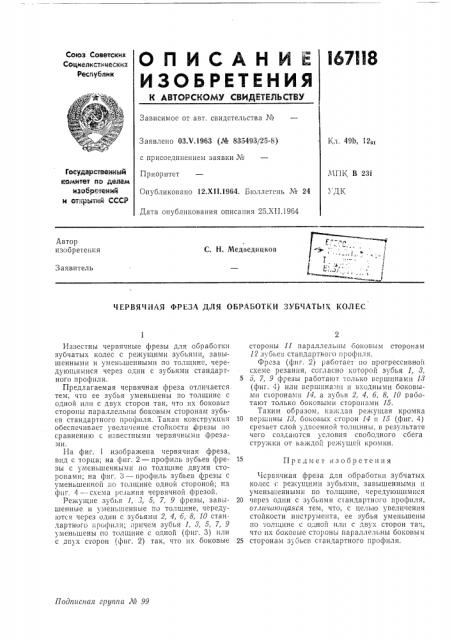

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства ¹
Заявлено ОЗ.Ч.1963 (№ 835493/25-8) Кл. 4911, 12ог с присоединением заявки №
Приоритет
ГосудвРствеииый комитет по делам изобретеиий и откРь!тий СССР
МПК В 23f
УДК
Опубликовано 12.XII.1964. Бюллетень ¹ 24
Дата опубликования описания 25.XI I.1964
Автор изобретения
С. Н. Медведицков
Заявитель
ЧЕРВЯЧИАЯ ФРЕЗА ДЛЯ ОБРАБОТКИ ЗУБЧАТЫХ КОЛЕС
Предмет изобретения
Подписная группа № 99
Известны червячные фрезы для обработки зубчатых колес с режущими зубьями, завышенными и уменьшенными по толщин-, чередующимися через один с зубьями стандартного профиля.
Предлагаемая червячная фреза отличается тем, что ее зубья уменьшены по толщине с одной илн с двух сторон так, что их боковые стороны параллельны боковым сторонам зубьев стандартного профиля. Такая конструкция обеспечивает увели !ение стойкости фрезы по сравнению с известными червячными фрезами.
На фиг. 1 изображена червячная фреза, вид с торца; на фиг. 2 — профиль зубьев фрезы с уменьшенными по толщине двумя сторонамн; на фиг. 3 — профиль зубьев фрезы с уменьшепноп -о толщине одной стороной; на фпг. 4 — -схема резания червячной фрезой.
Режущие зубья 1,,3, 5, 7, 9 фрезы, завышенные и уменьшенные по тол!цнне, чередуются через один с зубьями 2, 4, б, 8, 10 стандартного грофиля; причем зубья 1, 8, 5, 7, 9 уменьшены по толщине с одной ((11!!г. 3) или с двух сторон (фиг. 2) так, что их боковые стороны 11 параллельны боковым сторонам
12 зубьев стaíäàðòíîão профиля.
Фреза (фиг. 2) работает по прогрессивной схеме резания, согласно которой зубья 1, 3, 5 5, 7, 9 фрезы работают только вершинами 18 (фиг. 1) iizrH вершинам п H входными боковымп сторонами 14, а зубья 2, 4, 6, 8, 10 раоотают только боковыми сторонами 15.
Таким образом, ка>:",1351 режущая i ðîMKà
10 вершины 18, боковых сторон 14 и 15 (фпг. 4) срезает слой удвоенной толщины, в результате чего создаются условия свободного сбега
cTp) æ1
Червячная фреза для обработки зубчатых колес с режущими зубьями, завышенными и уменьшенными по толщине, чередующимися
20 через один с зубьями стандартного профиля, orëè÷èþï1àÿñÿ тем, что, с целью увеличения стойкости инструмента, ее зубья уменьшены по iîëiöèíå с одной или с двух сторон так, что пх боковые стороны параллельны боковым
25 сторонам зубьев стандартного профиля.
167118 (/
Фиг. 1
/ г
С
Фиг. 3
Фиг. Z
Фиг. Ф
