Реферат



Изобретение относится к медицинской технике. Цель изобретения - повышение достоверности определения функционального состояния новорожденного путем обеспечения возможности измерения асимметрии сил сжатия мышц кистей рук ребенка при тоническом рефлексе рук. Устройство содержит два идентичных динамометрических измерителя, каждый из которых содержит манометр 2, соединенный при помощи гибкого трубопровода 7 с чувствительным элементом в виде полого эластичного баллона 8. Внутри баллона 8 герметично установлен опорный стержень в виде трубки 10 с отверстиями 11, который содержит рукоятку 12. Баллоны 8, выполненные в соответствии с размерами ладоней ребенка, располагают поперек ладоней новорожденного, вызывая тонической (хватательный) рефлекс рук. Приподнимая баллоны 8 за рукоятки 12, сравнивают показания манометров 2, что позволяет судить о силе мышц рук ребенка, который, зависая на опорных стержнях, сжимает баллоны 8. 3 ил.

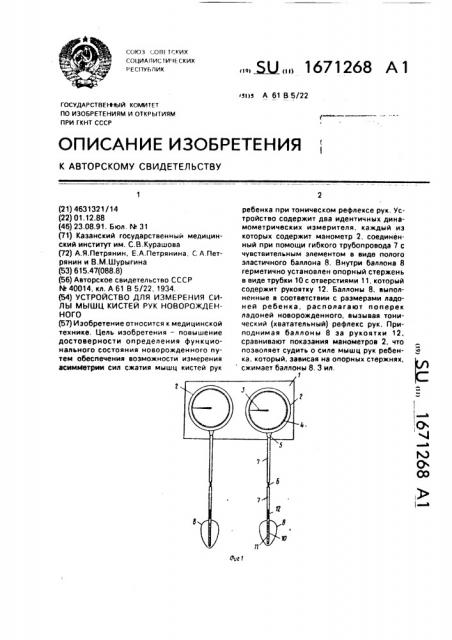

СОЮЗ СОВЕ ТСКИХ

СОЦИАЛИС 1ИЧЕ СКИХ

РЕСПУБЛИК 51)э А 61 В 5/22

ГОСУДАРСТВЕН-1ЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

О. 3

Фиг Т (21) 4631321/14 (22) 01,12,88 (46) 23,08,91, Бюл. М 31

P1) Казанский государственный медицинский институт им. С.В.Курашова (72) А.Я.Петрянин, Е.А.Петрянина, С A.Ïåòрянин и В.М.Шурыгина (53) 615.47(088.8) (56) Авторское свидетельство СССР

М 40014, кл. А 61 В 5/22. 1934. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СИЛЫ МЫШЦ КИСТЕЙ РУК НОВОРОЖДЕННОГО (57) Изобретение относится к медицинской технике. Цель изобретения — повышение достоверности определения функционального состояния новорожденного путем обеспечения возможности измерения асимметрии сил сжатия мышц кистей рук

„„53J „, 1671268 A 1 ребенка при тоничвском рефлексе рук, Устройство содержит два идентичных динамометрических измерителя, каждый иэ которых содержит манометр 2, соединенный при помощи гибкого трубопровода 7 с чувствительным элементом в виде полого эластичного баллона 8. Внутри баллона 8 герметично установлен опорный стержень в виде трубки 10 с отверстиями 11, который содержит рукоятку 12. Баллоны 8, выполненные в соответствии с размерами ладоней ребенка, располагают поперек ладоней новорожденного, вызывая тонический (хватательный) рефлекс рук, Приподнимая баллоны 8 за рукоятки 12, сравнивают показания манометров 2, что позволяет судить о силе мышц рук ребенка, который, зависая на опорных стержнях, сжимает баллоны 8. 3 ил.

1671268 фиг. 2

Составитель H.Õàáàðîâç

Редактор 8.3арванская Техред М.Моргентал Корректор М.Демчик

Заказ 2782 Тираж 43В Подписное

ВНИИПИ Госудапственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101

Изобретение относится к медицинской технике и может быть использовано для измерения силы мышц кистей рук новорожденного.

Цель изобретения — повышение досто- 5 верности определения функционального состояния новорожденного путем обеспечения возможности одновременного измерения сил сжатия мышц кистей рук ребенка при тоническом рефлексе рук, 10

На фиг.1 изображено устройство, общий вид; на фиг.2 — чувствительный элемент; на фиг.3 — устройство в работе, Устройство содержит два динамометрических измерителя, установленных на ос- 15 новании 1, каждый измеритель содержит манометр 2 со стрелкой 3 и шкалой 4, который при помощи штуцера 5 и переходного разъема 6 через гибкий трубопровод 7 соединен с чувствительным элементом, вы- 20 полненным в виде полого эластичного баллона 8, внутри которого герметично установлен опорный стержень 9 в виде трубки 10 с отверстиями 11, который содержит рукоятку 12, баллон 8 имеет продолговато- 25 овальную форму и выполнен в соответствии с размерами ладоней 13 ребенка, Устройство используется следующим образом.

В ладони рук ребенка, расположенно- 30 го нэ горизонтальной поверхности на спине, вкладывают эластичные баллоны 8, вызывая тонический (хватательный) рефлекс рук. Баллон должен лежать поперек ладони; четыре пальца охватывают его 35 сверху, большой палец — снизу и сбоку.

Затем эа рукоятки 12, сохраняя положение опорных стержней 9 параллельно горизонтальной поверхности, приподнимают баллоны 8 вверх, Ребенок, сжимая баллоны, приподнимается вместе с ними, зависая на опорных стержнях.

Сравнивая показания манометров, делают заключение о функциональном состоянии новорожденного. При отсутствии патологии нервно-мышечной системы ребенка показания манометров одинаковые.

Формула изобретения

Устройство для измерения силы мышц кистей рук новорожденного, содержащее основание, на котором установлен первый динамометрический измеритель, содержащий манометр и чувстьлтельный элемент. выполненный в виде полого эластичного баллона, которые соединены при,помощи гибкого трубопровода с переходными разьемами,отл ича ющееся тем, что,с целью повышения достоверности определения фун кционал ь ного состоя ния новорожденного путем обеспечения возможности одновременного измерения сил сжатия мышц кистей рук ребенка при тоническом рефлексе рук, в него введен установленный на основании второй динамометрический измеритель, а каждый чувствительный элемент содержит соединенный с трубопроводом опорный стержень в виде трубки с отверстиями, которая герметично установлена внутри баллона, причем опорный стержень содержит рукоятку.
