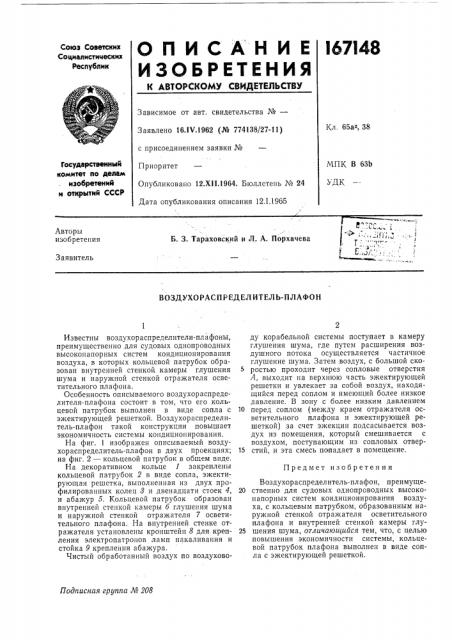

ОП ИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
I67348
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 16.IV.1962 (№ 774138/27-11) с присоединением заявки №
Приоритет
Опубликовано 12.XI1.1964. Бюллетень ¹ 24
Дата опубликования описания 12.1.1965
Кл. 65а, 38
Государственный комитет ло делам изобретений и открытий СССР
МПК В 63b
УДК
Авторы изобретения
Б. 3. Тараховский и Л. А. Порхачева
Заявитель
ВОЗДУХОРАСПРЕДЕЛ ИТЕЛЬ-ПЛАФОН
Подписная группа № 208
Известны воздухораспределители-плафоны, преимущественно для судовых однопроводных высоконапорных систем кондиционирования воздуха, в которых кольцевой патрубок образован внутренней стенкой камеры глушения шума и наружной стенкой отражателя осветительного плафона.
Особенность описываемого воздухораспределителя-плафона состоит в том, что его кольцевой патрубок выполнен в виде сопла с эжектирующей решеткой. Воздухораспределитель-плафон такой конструкции повышает экономичность системы кондициопирования.
На фиг. 1 изображен описываемый воздухораспределитель-плафон в двух проекциях; на фиг. 2 — кольцевой патрубок в общем виде.
На декоративном кольце 1 закреплены кольцевой патрубок 2 в виде сопла, эжектирующая решстка, выполненная из двух профилированных колец 8 и двенадцати стоек 4, и абажур 5. Кольцевой патрубок образован внутренней стенкой камеры б глушения шума и наружной стенкой отражателя 7 осветительного плафона. На внутренней стенке отражателя установлены кронштейн 8 для крепления электропатронов ламп накаливания и стойка 9 крепления абажура.
Чистый обработанный воздух по воздуховоду корабельной системы поступает в камеру глушения шума, где путем расширения воздушного потока осуществляется частичное глушение шума. Затем воздух, с большой скоростью проходит через сопловые отверстия
Л, выходит на верхнюю часть эжектирующей решетки и увлекает за собой воздух, находящийся перед соплом и имеющий более низкое давление. В зону с более низким давлением
10 перед соплом (между краем отражателя осветительного плафона и эжектирующей решеткой) за счет эжекции подсасывается воздух из помещения, который смешивается с воздухом, поступающим из сопловых отвер15 стий, и эта смесь попадает в помещение.
Предмет изобретения
Воздухораспределитель-плафон, преимуще20 ственно для судовых однопроводных высоконапорных систем кондиционирования воздуха, с кольцевым патрубком, образованным наружной стенкой отражателя осветительного плафона и внутренней стенкой камеры глу25 шения шума, отличающийся тем, что, с целью повышения экономичности системы, кольцевой патрубок плафона выполнен в виде сопла с эжектирующей решеткой.
