Устройство для пакетирования плоских изделий

Устройство для пакетирования плоских изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к штабелированию изделий, преимущественно радиодеталей, и может найти применение при механизации трудоемких процессов, в частности при пакетировании интегральных схем в технологических спутниках-носителях. Цель изобретения - повышение удобства в эксплуатации. Устройство содержит механизм загрузки, выполненный в виде лотка, наклонно расположенного по отношению к плоскости основания и связанного через двуплечий рычаг с толкателем, подающим изделия в установленный над приемной площадкой корпус. 3 ил.

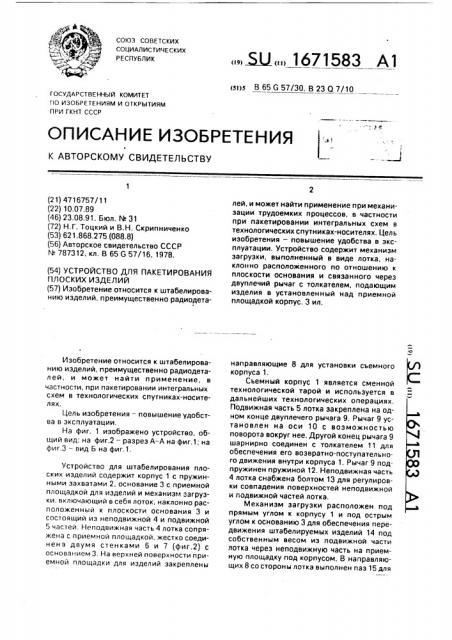

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4716757/11 (22) 10,07.89 (46) 23.08.91. Бюл. № 31 (72) Н,Г. Тоцкий и В.Н. Скрипниченко (53) 621.868.275 (088,8) (56) Авторское свидетельство СССР

¹ 787312, кл. В 65 G 57/16, 1978. (54) УСТРОЙСТВО ДЛЯ ПАКЕТИРОВАНИЯ

ПЛОСКИХ ИЗДЕЛИЙ (57) Изобретение относится к штабелированию изделий, преимущественно радиодетаИзобретение относится к штабелированию изделий, преимущественно радиодеталей, и может найти применение, в частности, при пакетировании интегральных схем в технологических спутниках-носителях.

Цель изобретения — повышение удобства в эксплуатации, На фиг. 1 изображено устройство, общий вид; на фиг.2 — разрез A — А на фиг.1; на фиг,3 — вид Б на фиг,1.

Устройство для штабелирования плоских изделий содержит корпус 1 с пружинными захватами 2, основание 3 с приемной площадкой для изделий и механизм загрузки, включающий в себя лоток, наклонно расположенный к плоскости основания 3 и состоящий из неподвижной 4 и подвижной

5 частей. Неподвижная часть 4 лотка сопряжена с приемной площадкой, жестко соединена двумя стенками 6 и 7 (фиг.2) с основанием 3. На верхней поверхности приемной площадки для изделий закреплены

„„Я2 ÄÄ 1671583 А1 (я)ю В 65 G 57/30, В 23 0 7/10 лей, и может найти применение при механизации трудоемких процессов, в частности при пакетировании интегральных схем в технологических спутниках-носителях. Цель изобретения — повышение удобства в эксплуатации. Устройство содержит механизм загрузки, выполненный в виде лотка, наклонно расположенного по отношению к плоскости основания и связанного через двуплечий рычаг с толкателем, подающим изделия в установленный над приемной площадкой корпус, 3 ил. направляющие 8 для установки съемного корпуса 1, Съемный корпус 1 является сменной технологической тарой и используется в дальнейших технологических операциях.

Подвижная часть 5 лотка закреплена на одном конце двуплечего рычага 9. Рычаг 9 установлен на оси 10 с возможностью поворота вокруг нее. Другой конец рычага 9 шарнирно соединен с толкателем 11 для обеспечения его возвратно-поступательного движения внутри корпуса 1, Рычаг 9 подпружинен пружиной 12. Неподвижная часть

4 лотка снабжена болтом 13 для регулировки совпадения поверхностей неподвижной и подвижной частей лотка.

Механизм загрузки расположен под прямым углом к корпусу 1 и под острым углом к основанию 3 для обеспечения передвижения штабелируемых изделий 14 под собственным весом иэ подвижной части лотка через неподвижную часть на приемную площадку под корпусом, В направляющих 8 со стороны лотка выполнен паз 15 для

1671583 попадания изделий 14 на приемную площадку. Перед пазом 15 на неподвижной части 4 лотка выполнен выступ 16 для ориентирования изделий 14 при их перемещении с лотка на приемную площадку под корпусом 1.

Устройство работает следующим образом.

Первое изделие 14, предназначенное для штабелирования, укладывают на подвижную часть 5 лотка. Из подвижной части

5 лотка иэделие 14 под собственным весом перемещается в неподвижную часть 4 лотка, проходит паэ 15 и останавливается на приемной площадке над толкателем 11.

Второе и каждое последующее изделие 14 также укладывается в подвижную часть лотка с нажатием рукой на подвижную часть, которая, вращаясь вокруг оси 10, одним из плеч рычага 9 перемещает толкатель 11 вверх с остановившимся над ним изделием

14, и таким образом изделие 14 с приемной площадки, пройдя пружинные защелки 2, перемещается в корпус 1 и остается в нем.

После заталкивания иэделия в корпус 1 двуплечий рычаг 9 под действием пружины 12 перемещает подвижную часть лотка в исходное положение. При этом рабочие поверхности неподвижной части лотка совпадают с рабочими поверхностями подвижной части и иэделие 14 под собственным весом, пройдя весь лоток, останавливается на приемной площадке над толкателем 11. При последующем нажатии рукой на подвижную часть лотка все операции повторяются.

При неправильной ориентации изделия

l4 (переворот на 180О) оно доходит до упора

16 и останавливается. Для переориентации изделия 14 оператор двумя пальцами руки

5 через паэ 17 (фиг.3) извлекает иэделие 14 и переворачивает его в той же плоскости на

180 . После этого изделие свободно проходит выступ 16 и попадает на приемную площадку.

Формула изобретения

Устройство для пакетирования плоских иэделий, преимущественно радиодеталей, 15 содержащее основание с приемной площадкой для изделий и сьемный накопительный корпус с пружинными захватами, о тл и ч а ю щ е е с я тем, что, с целью повышения удобства в эксплуатации, оно снабжено

20 механизмом загрузки, включающим в себя жестко связанный с основанием наклонный лоток, смонтированный под ним посредством горизонтальной оси, ориентированный вдоль последнего и подпружиненный в пло25 скости качания двуплечий рычаг, на нижнем конце которого перпендикулярно плоскости лотка закреплен ориентированный свободным концом вверх толкатель, а верхний конец рычага размещен вне зоны лотка, при

30 этом упомянутая приемная площадка выполнена с окном для прохода толкателя, размещена в плоскости наклонного лотка, сопряжена с торцом его нижнего конца и снабжена закрепленными на ее нижней по35 верхности направляющими для толкателя. а на ее верхней поверхности — направляющими для корпуса.

1671583

А -A np риуло да Б
