Реферат



Изобретение относится к разгрузочным устройствам, в частности к устройствам для боковой разгрузки шахтных вагонеток, и позволяет повысить безопасность. Опрокидыватель емкости содержит установленную на раме 1 поворотную клеть 2, несущую шарнирную горизонтальную ось с рычагами, один из которых связан с гибкой тягой 8, соединенной с приводом, а другой посредством упруго связанного с клетью 2 шатуна связан с захватом для взаимодействия с фиксаторами 14, которые закреплены на раме 1 по дуге, эквидистантной траектории поворота клети. При натяжении тяги 8 захваты выходят из взаимодействия с фиксаторами и клеть с вагонеткой 16 поворачивается для разгрузки. В случае обрыва гибкой тяги 8 рычаги поворачиваются, поворачивая захваты для взаимодействия с фиксаторами 14 и стопорения клети с вагонеткой в любом положении. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (п)ю В 65 G 67/48

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4728519/11 (22) 11.08.89 (46) 23,08,91. Бюл. М 31 (71) Государственный проектный институт

"Южгипрошахт" (72) З.С. Калмыков, Л.М. Ключник, Ю.Г. Бабак, Е.Ю, Горбань и В.П, Смароков (53) 621.869 (088.8) (56) Авторское свидетельство СССР

М 478774, кл, В 65 G 67/42, 1975. (54) ОПРОКИДЫВАТЕЛЬ ЕМКОСТИ (57) Изобретение относится к разгрузочным устройствам, в частности к устройствам для боковой разгрузки шахтных вагонеток, и позволяет повысить безопасность. Опрокидыватель емкости содержит установленную на

„„ „„1671587 А1 раме 1 поворотную клеть 2, несущую шарнирную горизонтальную ось с рычагами, один из которых связан с гибкой тягой 8, соединенной с приводом, а другой посредством упруго связанного с клетью 2 шатуна связан с захватом для взаимодействия с фиксаторами 14, которые закреплены на раме 1 по дуге, эквидистантной траектории поворота клети. При натяжении тяги 8 захваты выходят из взаимодействия с фиксаторами и клеть с вагонеткой 16 поворачивается для разгрузки. В случае обрыва гибкой тяги 8 рычаги поворачиваются, поворачивая захваты для взаимодействия с фиксаторами 14 и стопорения клети с вагонеткой в любом положении, 5 ил.

1671587

Изобретение относится к разгрузочным устройствам, в частности к устройствам для боковой разгрузки шахтных вагонеток.

Цель изобретения — повышение безопасности.

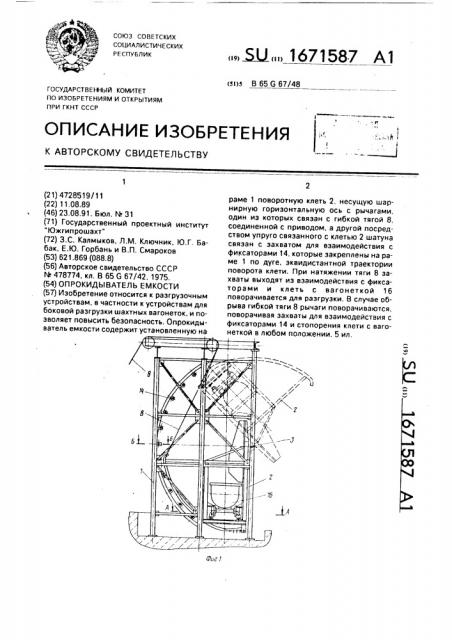

На фиг.1 изображен опрокидыватель, общий вид; на фиг.2 — сечение А — А на фиг.1; на фиг,3 — сечение Б — Бна фиг.1; на фиг.4— вид В на фиг.2; на фиг,5 — сечение Г-Г на фиг,2.

Опрокидыватель емкости содержит раму 1 и клеть 2, шарнирно закрепленную в раме 1 с помощью осей 3.

На клети 2 в подшипниках 4 установлена ось 5, на которой жестко закреплены рычаги 6 и 7. Средний рычаг 6 соединен с гибкой тягой 8, а крайние рычаги 7 — с шатунами 9, каждый из которых пружинами 10 растяжения связан с клетью 2. Свободный конец шатуна 9 шарнирно соединен с захватом 11 посредством оси 12. Захват 11 соединен с клетью 2 посредством оси 13, закрепленной на боковых сторонах клети 2, На раме 1 по дуге, эквидистантной траектории движения клети 2, расположены фиксаторы 14, установленные в амортизирующих втулках 15. Гибкая тяга 8 связана с приводом, например лебедкой.

Опрокидыватель работает следующим образом.

Емкость, например груженую вагонетку

16, закатывают в клеть 2 и фиксируют. Клеть

2 -расположена в раме 1 так, что ее центр масс с вагонеткой 16 при вращении всегда расположен слева от осей 3, при этом клеть

2 стремится вернуться в исходное (нижнее) положение. При включении лебедки (не показана) гибкая тяга 8 наматывается на ее барабан, При натяжении тяги 8 рычаг 6 поворачивается влево до упора в клеть 2, вращая ось 4 и рычаги 7, которые перемещают влево шатуны 9, растягивая пружины 10 и поворачивая захваты 11 вокруг осей 13, при этом нижние концы захватов 11 поворачиваются вправо (пунктирные линии), обеспе5

45 чивая возможность свободного вращения клети 2, При дальнейшем наматывании гибкой тяги 8 на барабан лебедки клеть 2 вращается на осях 3 и занимает крайнее верхнее положение(пунктирные линии, фиг.1), при котором вагонетка 16 разгружается. При сматывании тяги 8 с барабана лебедки клеть

2 возвращается в исходное (нижнее) положение. Так как при этом тяга 8 постоянно натянута весом клети 2 и вагонетки 16. захваты 11 не препятствуют вращению клети

2. При обрыве тяги 8 пружины 10 сжимаются, перемещая шатуны 9 вправо, при этом захваты 11 поворачиваются вокруг осей 13.

Нижние концы захватов 11 поворачиваются влево (сплошные линии) и упираются в фиксаторы 14, исключая возможность произвольного вращения клети 2. Так как фиксаторы 14 расположены по дуге, эквидистантной траектории поворота клети 2, она может быть остановлена в любом положении. Амортизирующие втулки 15 уменьшают силу удара, воспринимаемого рамой 1 при улавливании клети 2 в случае обрыва тяги 8.

Формула изобретения

Опрокидыватель емкости, содержащий раму, на которой установлена с возможностью поворота в вертикальной плоскости клеть для емкости, связанная гибкой тягой с приводом, отличающийся тем, что, с целью повышения безопасности, он снабжен установленной на клети горизонтальной поворотной осью, на которой жестко закреплены по меньшей мере два рычага, один из которых связан с указанной тягой, а другой — посредством упруго связанного с клетью шатуна соединен с захватом, который шарнирно установлен на клети с возможностью поворота в плоскости вращения последней, причем на раме закреплены по дуге, эквидистантной траектории движения клети, фиксаторы для взаимодействия с захватом.

1671587

1671587

1671587

/ -Г

Составитель Н. Лекультр

Техред М.Моргентал Корректор H. Король

Редактор М, Бланар

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 2798 Тираж 468 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
