Устройство для ручной укупорки стеклянной тары металлическими крышками

Устройство для ручной укупорки стеклянной тары металлическими крышками

Иллюстрации

Показать все

Реферат



Изобретение относится к укупорочной технике и может быть использовано, например, при домашнем консервировании для укупорки банок. Целью изобретения является повышение качества укупорки. При вращении рукоятки относительно оси прижимной ручки на участке АБ копира 3 происходит сгибание звена 8, сближение за счет этого роликов 10 и 11 и смещение закаточного ролика 9 к центру по рукоятке 6. Это обеспечивает максимально необходимое прижатие закаточными роликами краев металлической крышки. При дальнейшем повороте рукоятки 6 на 120° ролик 13, обкатываясь по копиру 3, обеспечивает дальнейшее подгибание краев крышки. 2 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧECKHX

РЕСПУБЛИК (l9) (I!) (и)5 В 67 В 3/02

ГОСУДАРСТВЕН.ЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ о ос

О

О (21) 4733813/13 (22) 01.09.89 (46) 23.08.91. Бюл. N. 31 (72) Н. А. Потапов и А. А. Поликарпов (53) 621.798(088.8) (56) Авторское свидетельство СССР

N 1253953, кл. В 07 В 3/02, 1985. (54) УСТРОЙСТВО ДЛЯ РУЧНОЙ УКУПОРКИ СТЕКЛЯННОЙ ТАРЫ МЕТАЛЛИЧЕСК!1МИ КРЫШКАМИ (57) Изобретение относится к укупорочной технике и может быть использовано, например, при домашнем консервировании для укупорки банок. Целью изобретения является повышение качества укупорки. При вращении рукоятки относительно оси прижимной ручки на участке АВ копира 3 происходит сгибание звена 8, сближение эа счет этого роликов 10 и 11 и смещение закаточного ролика 9 к центру по рукоятке 6. Это обеспечивает максимально необходимое прижатие закаточными роликами краев металлической крышки. При дальнейшем повороте рукоятки 6 на 120 ролик 13, обкатываясь по копиру 3, обеспечивает дальнейшее подгибание краев крышки.

2 э, п. ф-лы, 2 ил, 1671609

Изобретение относится к укупорочной технике и может быть использовано, например, при домашнем консервировании для укупорки банок.

Цель изобретения — повышение качест- 5 ва укупорки.

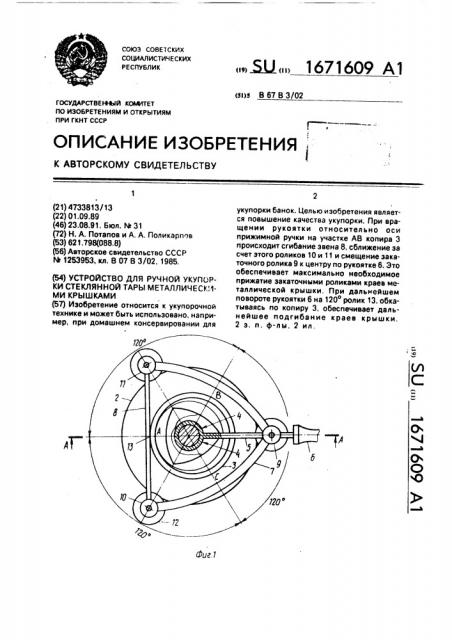

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — разрез А — А на фиг. 1.

Устройство состоит из прижимной руч- 10 ки 1, укрепленного на ней опорного диска 2, смонтированных на нем копира 3 и кольца

4, соединенной с последним поводком 5 рукоятки 6 и шарнирного трехзвенного механизма 7, одно из звеньев 8 которого 15 выполнено упругим, и укрепленных в шарнирных соединениях трехэвенного механизма 7 закаточных роликов 9 — 11, при этом каждый из роликов может иметь реборду 12, а звено 8 может иметь в месте контакта его 20 с копиром 3 ролик 13, а угол между роликами 9-11 составляет 120 .

Устройство работает следующим образом.

При вращении рукоятки 6 с помощью 25 поводка 5 относительно прижимной ручки 1 осуществляется полное закатывание крышки при помощи эакаточных роликов 9-11 во время поворота их на 360О. При этом на участке А8 копира 3 происходит сгибание 30 звена 8, сближение за счет роликов 10 и 11 и смещение эакаточного ролика 9 к центру по рукоятке 6, что обеспечивает максимально необходимое прижатие закаточными роликами краев металлической крышки. При 35 дальнейшем повороте рукоятки 6 на 120 ролик 13, обкатываясь по участку копира

ВС, обеспечивает дальнейшее подгибание краев крышки между роликами и завершение сгибания, так как три ролика при повороте рукоятки 6 на 120 успевают полностью пройти по периметру крышки. На следующем участке копира 3 упругое звено 8 разгибается и принимает исходное положение.

Реборды 12 на эакаточных роликах препятствуют осевому смещению вниз рабочих поверхностей роликов и разгружают поводок

5 от вертикальных усилий, направленных вниз.

Формула изобретения

1. Устройство для ручной укупорки стеклянной тары металлическими крышками, состоящее иэ прижимной ручки, укрепленного на ней опорного диска. смонтированной с возможностью перемещения рукоятки и укрепленных на ней эакаточных роликов, о тл ича ю щеес я тем, что. с целью повышения качества укупорки. оно снабжено укрепленным на диске копиром, закаточные ролики расположены по окружности под углом 120 и соединены между собой шарнирным трехзвенным механизмом, одно звено которого выполнено упругим и смонтировано с возможностью взаимодействия с копиром, при этом рукоятка установлена с возможностью перемещения в одном иэ эакаточных роликов и соединена с прижимной ручкой посредством кольца.

2. Устройство по и. 1, о т л и ч а ю щ е ес я тем, что каждый иэ эакаточных роликов снабжен ребордой.

3. Устройство по и. 1, о т л и ч а ю щ е ес я тем, что на упругом звене шарнирного трехзвенного механизма в месте взаимодействия его с копиром установлен ролик, 1671609 юг.2
