Строительный раствор для гидроизоляции

Строительный раствор для гидроизоляции

Иллюстрации

Показать все

Реферат



Изобретение относится к строительным материалам и предназначено для гидроизоляции полов и стен зданий и сооружений. Цель изобретения - повышение водонепроницаемости и снижение водопоглощения. Строительный раствор для гидроизоляции содержит, мас.%: портландцемент 20,0 - 26,0, песок кварцевый 60,0 - 65,0, полиэтиленовая эмульсия 1,0 - 1,5, вода остальное. Полиэтиленовая эмульсия содержит, мас.%: низкомолекулярный полиэтилен с мол. м. до 2780 25 - 28, олеиновая кислота 6 - 7, сода кальцинированная 1,5 - 2, вода остальное. Водопоглощение строительного раствора за 24 ч 4,1 - 7,0%. 2 табл.

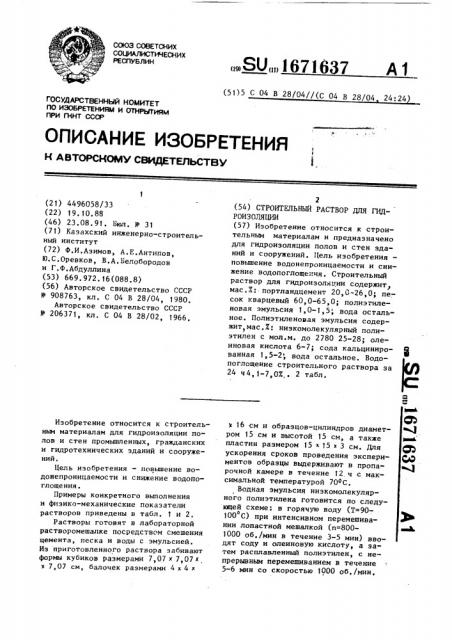

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„.Я0„„1671637

А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4496058/33 (22) 19.10.88 (46) 23.08. 91. Бюл. В 31 (71) Казахский инженерно-строительный институт (72) Ф.И.Азимов, А.Е.Антипов, Ю.С.Оревков, В.А.Белобородов и Г,Ф.Абдуллина (53) 669.972.16(088.8) (56) Авторское свидетельство СССР

9 908763, кл. С 04 В 28/04, 1980.

Авторское свидетельство СССР

Ф 206371, кл. С 04 В 28/02, 1966.

Изобретение относится к строительным материалам для гидроизоляции полов и стен промьппленных, гражданских и гидротехнических зданий и сооружений.

Цель изобретения — повьппение водонепроницаемости и снижение водопоглощения.

Примеры конкретного выполнения и физико-механические показатели растворов приведены в табл. 1 и 2.

Растворы готовят в лабораторной растворомешалке посредством смешения цемента, песка н воды с эмульсией, Из приготовленного раствора забивают формы кубиков размерами 7,07 х 7,07 х х 7,07 см, балочек размерами 4 х 4 х (51)5 С 04 В 28/04//(С 04 B 28/04 24:24

2 (54) СТРОИТЕЛЬНЫЙ РАСТВОР ДЛЯ ГИДРОИ 3 ОЛЯЦИИ (57) Изобретение относится к строительным материалам и предназначено для гидроизоляции полов и стен зданий и сооружений. Цель изобретения— повышение водонепроницаемости и снижение водопоглощепчя. Строительный раствор для гидроизоляции содержит, мас„X портландцемент 20,0-26,0; песок кварцевый 60,0-65,0; полиэтиленовая эмульсия 1,0-1,5, вода остальное. Полиэтиленовая эмульсия содержит,мас.X: низкомолекулярный полиэтилен с мол.м. до 2780 25-28; олеиновая кислота 6-7; сода кальцинированная 1,5-2; вода остальное. Водопоглощение строительного раствора за

24 ч 4, 1-7,0Х, 2 табл.

Х 16 см и образцов-цилиндров диаметром 15 см и высотой 15 см, а также пластин размером 15 х 15 х 3 см. Для ускорения сроков проведения экспериментов образцы выдерживают в пропарочной камере в течение 12 ч с максимальной температурой 70пС.

Водная эмульсия низкомолекулярf ного полиэтилена готовится по следующей схеме: в горячую воду (Т=90100 С) при интенсивном перемешивании лопастной мешалкой (n=8001000 об./мин в течение 3-5 мин) вводят соду и олеиновую кислоту, а затем расплавленный полиэтилен, с непрерывным перемешиванием в течение

5-6 мин со скоростью 1000 об,/мин, 1671637 понентов водной эмульсии, является крупнотоннажным отходом. Применение предлагаемой эмульсии позволяет утилизировать отходы производства. Предлагаемый строительный раствор позволяет осуществлять гидроизоляцию полов и стен по влажному основанию, что не требует процесса сушки.

1О

1,0-1,5

Ос тальное

Таблица 1

Содержание компонентов,мас.X. по примеру

Компоненты

1(изве- 2 стный) Портландцемент М-400 20

Песок кварцевый

М„=1,5-2,0

Полиэтиленовая эмульсия иэ эмульгирующегося полиэтилена (в пересчете на сухой остаток)

Вода

Водная эмульсия низкомолекулярного полиэтилена (предлагаемая) 20 26 23

65 60 62,5

1,1

13,9 14

12,5 13,25

1,0 1,5 1,25

Полиэтиленовая эмульсия имеет длительный срок хранения (свьзпе 10 мес.j и поэтому она может готовиться эаранее. Эмульсия лмеет порог водоразбавления до распада 125-130Х и для равномерного распределения эмульсии в растворе она разбавляется водой до 120Х и вводится в цементно-песчаный раствор с B/Ö0,45-0,5, Известную эмульсию из эмульгирующегося полиэтилена приведенного состава готовят в коллоидной мельнице и используют в растворе в качестве уплотняющей добавки.

В примере 1 используют полиэтиленовую эмульсию состава, мас. Х: эмульгирующийся полиэтилен 40, ПАВ - алкилфенилполиэтиленгликолевый эфир

10; едкий калий О,б; вода остальное.

В примерах 2-4 используют полиэтиленовую эмульсию состава, мас.Х: низкомолекулярный полиэтилен 25,0, 28,0, Э

26,5; олеиновая кислота 7,0 6,0, 25

6,5; сода 1,5, 2,0 1,75; вода 66,5, 64,0 65,3.

В табл. 1 указано содержание составляющих растворов в процентах от общего количества по массе, в приме- 3< ре 1 полиэтиленовая эмульсия принята в количестве 1, 1Х от всей массы, что составляет 5Х от массы цемента.

Низкомолекулярный полиэтилен, входящий в качестве одного из комФормула изобретения

Строительньй раствор для гидроизоляции, включающий портландцемент, кварцевый песок, полиэтиленовую эмульсию и воду, о т л и ч а ю щ и йс я тем, что, с целью повышения водонепроницаемости и снижения водопоглощения, он содержит полиэтиленовую эмульсию состава, мас.X:

Ниэкомолекулярный полиэтилен с мол.м. до 2780 25-28

Олеиновая кислота 6-7

Кальцинированная сода 1,5-2

Вода Остальное при следующем соотноиении компонентов, масХ:

Портландцемент 20,0-26,0

Кварцевый песок 60,0-65,0

Указанная полиэтиленовая эмульсия

Вода

Таблица 2

1671637

Показатели свойств для примера

Свойства

1 1 L

1 2 3

Составитель И.Бруяко

Техред M.Mîðãåíòàë Редактор Н.Яцола

Корректор М. Самборс

Заказ 2800 Тираа 425

Подписное

Рчиипи Г.ИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент" ° г.ужгород, ул. Гагарина, 101

Предел прочности на изгиб, MIIa 2,8

Предел прочности на скатке, МПа 10,4

Водопоглощение sa

24 ч, Ж 6,3

Водоиепроницаемость, ИПа 0,4

Подвюкность растворной смеси, см 2,0

28 31 35

12,4 11,31 12,5

60 58 41

0,5 0,5 0,6

3,8 2,5 3,2
