Сито для сортирования волокнистой суспензии

Сито для сортирования волокнистой суспензии

Иллюстрации

Показать все

Реферат



Изобретение относится к технике сортирования волокнистой суспензии и может быть использовано в целлюлозно-бумажной промышленности. Цель изобретения - снижение трудоемкости сборки сита и обеспечение повышения производительности процесса сортирования. Сито для сортирования волокнистой суспензии состоит из прилегающих один к другому профилированных элементов 1, образующих сортирующую поверхность в виде тела вращения, двух каркасных фланцев 2 и 3, установленных с возможностью осевого возвратно-поступательного перемещения, и средства для удержания профилированных элементов 1, выполненного в виде состоящих из отдельных секторов 4 и 5 дополнительных фланцев 6 и 7, установленных на каркасных фланцах 2 и 3 с возможностью радиального возвратно-поступательного перемещения. Суммарная длина секторов 4 и 5 дополнительных фланцев 6 и 7 не превышает периметра поперечного сечения сортирующей поверхности сита, образованной профилированными элементами 1. Каркасные фланцы 2 и 3 и секторы 4 и 5 дополнительных фланцев 6 и 7 соединены между собой через выполненные на каркасных фланцах 2 и 3 радиальные пазы 8 и 9 и отверстия 10 на секторах 4 и 5 болтами 11 с гайками 12. Осевое возвратно-поступательное перемещение каркасных фланцев 2 и 3 осуществляется посредством гаек 13 на шпильках 14 . 2 ил.

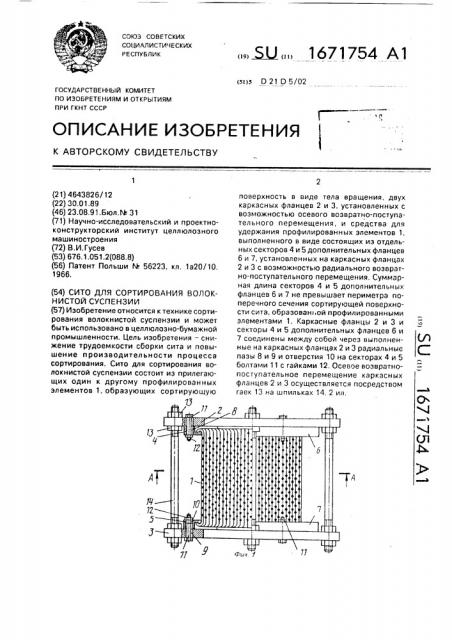

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю 0 21 D 5/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

14

72

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4643826/12 (22) 30.01,89 (46) 23.08,91.Бюл, М 31 (71) Научно-исследовательский и проектноконструкторский институт целлюлозного машиностроения (72) В.И. Гусев (53) 676.1.051.2(088.8) (56) Патент Польши М 56223, кл. 1а20/10, 1966. (54) СИТО ДЛЯ СОРТИРОВАНИЯ ВОЛОКНИСТОЙ СУСПЕНЗИИ (57) Изобретение относится к технике сортирования волокнистой суспенэии и может быть использовано в целлюлозно-бумажной

npoMbilUëåHHoñòè. Цель изобретения — снижение трудоемкости сборки сита и повышение производительности процесса сортирования. Сито для сортирования волокнистой суспензии состоит из прилегающих один к другому профилированных элементов 1, образующих сортирующую

„„Я2„„ 1671754 А1 поверхность в виде тела вращения, двух каркасных фланцев 2 и 3, установленных с воэможностью осевого возвратно-поступательного перемещения, и средства для удержания профилированных элементов 1, выполненного в виде состоящих из отдельных секторов 4 и 5 дополнительных фланцев

6 и 7, установленных на каркасных фланцах

2 и 3 с возможностью радиального возвратно-поступательного перемещения. Суммарная длина секторов 4 и 5 дополнительных фланцев 6 и 7 не превышает периметра поперечного сечения сортирующей поверхности сита, образован ой профилированными элементами 1. Каркасные фланцы 2 и 3 и секторы 4 и 5 дополнительных фланцев 6 и

7 соединены между собой через выполненные на каркасных фланцах 2 и 3 радиальныс пазы 8 и 9 и отверстия 10 на секторах 4 и 5 болтами 11 с гайками 12. Осевое возвратнопоступательное перемещение каркасных фланцев 2 и 3 осуществляется посредством гаек 13 на шпильках 14. 2 ил.

1671754

Изобретение относится к технике сортирования волокнистой суспензии и может быть использовано в целлюлозно-бумажной промышленности, Цель изобретения — снижение трудоемкости сборки сита и повышение производительности процесса сортирования.

На фиг.1 изображено сито для сортирования волокнистой суспензии; на фиг.2— сечение А-А на фиг.1.

Сито для сортирования волокнистой суспензии состоит из прилегающих один к другому профилированных элементов 1, образующих сортирующую поверХность в виде тела вращения, двух каркасных фланцев

2 и 3, установленных с воэможностью осевого возвратно-поступательного перемещения, и средства для удержания профилированных элементов 1, выполненного в виде состоящих из отдельных секторов 4 и 5 дополнительных фланцев 6 и 7, установленных на каркасных фланцах 2 и 3 с возможностью радиального возвратно-поступательного перемещения, Суммарная длина секторов 4 и 5 дополнительных фланцев 6 и 7 не превышает периметра поперечного сечения сортирующей поверхности сита, образованной профилированными элементами 1, Каркасные фланцы 2 и 3 и секторы 4 и 5 дополнительных фланцев 6 и

7 соединены между собой через выполненные на каркасных фланцах 2 и 3 радиальные пазы 8 и 9 и отверстия 10 на секторах 4 и 5 болтами 11 с гайками 12. Осевое возвратнопоступательное перемещение каркасных фланцев 2 и 3 осуществляется посредством гаек 13 на шпильках 14.

Сито для сортирования волокнистой суспензии собирается и разбирается следующим образом.

Перед сборкой сита каркасные фланцы

2 и 3 сдвигают по шпилькам 14 гайками 13, а сектора 4 и 5 дополнительных фланцев 6 и 7 раздвигают при ослабленных болтах 11.

Затем на сектора 4 и 5 устанавливают расчетное количество профилированных элементов 1, необходимое для получения заданного диаметра сита. Сектора 4 дополнительного фланца 6 и противоположные им сектора 5 фланца 7 сдвигаются на болтах

11 по радиальным паэам 8 и 9 каркасных фланцев 2 и 3 к центру сита до устранения зазора между элементами 1. после чего фиксируются болтами 11 с гайками 12 на каркасных фланцах 2 и 3. После чего фланцы 2 и 3 гайками 13 на шпильках 14 раздвигаются, профилированные элементы 1 закрепля5

35 ются загнутыми (дугой) концами на секторах

4 и 5 дополнительных фланцев 6 и 7, при этом профилированные элементы 1 натягиваются, что обеспечивает дополнительную прочность элементам 1, препятствующую выпучиванию сита при его работе под давлением, Для герметичности между секторами 4 дополнительного фланца 6 и секторами

5 фланца 7 могут устанавлива;ься прокладки, Герметичность между фланцами 6 и 7 и каркасными фланцами 2 и 3 достигается путем соответствующей обработки их поверхностей и прижатия болтами 11.

При разборке сита каркасные фланцы 2 и 3 гайками 13 сдвигаются по шпилькам 14, сектора 4 и 5 дополнительных фланцев 6 и 7 отсоединяются от фланцев 2 и 3 путем ослабления болтов 11 и затем раздвигаются по радиальным пазам 8 и 9 фланцев 2 и 3, Профилированные элементы 1, вышедшие из строя, заменяют на новые, затем сито собирается. Отклонение ширины новых профилированных элементов 1 на трудоемкость сборки сита не влияет.

Таким образом, предлагаемое сито обеспечивает трудоемкость его сборки на много ниже существующих сит жестким креплением профилированных элементов и повышение производительности процесса сортирования путем повышения коэффициента перфорации сита (числа отверстий на единицу площади) из-за отсутствия крепежных узлов и ребр жесткости, расположенных по сортирующей поверхности.

Формула изобретения

Сито для сортирования волокнистой суспензии, включающее прилегающие один к другому профилированные элементы, образующие сортирующую поверхность в виде тела вращения, средство для удержания профилированных элементов и два каркасных фланца, установленных с воэможностью осевого возвратно-поступательного перемещения,отл ича ющееся тем,что, с целью снижения трудоемкости сборки и повышения производительности, средство для удержания профилированных элементов выполнено в виде состоящих из отдельных секторов дополнительных фланцев, установленных на каркасных фланцах с возможностью радиаг ьного возвратно-поступательного перемещения, при этом суммарная длина секторов не больше периметра поперечного сечения сортирующей поверхности, образованной профильными элементами.

1671754

А-A
