Реферат



Изобретение относится к гидротехническому строительству. Цель изобретения повышение надежности работы устройства. Камера пакера образована дисковыми кольцами 1, 2, расположенными одно над другим, а между ними установлено уплотнительное кольцо 4 в сжатом состоянии. В пространстве камеры уложен канат 6. Толщина стенки уплотнительного кольца 4 больше зазора между камерой и сваей 7. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5115 Е 02 В 17/00

ГОСУДАРСТВЕ ГЮЫИ КОМИТЕТ

ПО ИЗОБРЕ ГЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГК>1Т СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Фцг.1 (21) 4 747731/15 (22) 27,09.89 (46) 23.08.91. Бюл. N 31 (75) Р,И.Саркисов (53) 627.2 (088.8) (56) Авторское свидетельство СССР

М 1348449, кл. Е 02 В 17/00, 1986, (54) ПАКЕР ДЛЯ ИЗОЛЯЦИИ ЦЕМЕНТНОГО РАСТВОРА В СТОЙКЕ МОРСКОЙ СТАЦИОНАРНОЙ ПЛАТФОРМЫ

„„ЯЦ„„1671769 Al (57) Изобретение относится к гидротехническому строительству. Цель изобретения— повышение надежности работы пакера. Камера пакера образована дисковыми кольцами 1, 2, расположенными одно над другим. а между ними установлено уплотнительное кольцо 4 в сжатом состоянии, В пространстве камеры уложен канат 6. Толщина стенки уплотнительного кольца 4 больше зазора между камерой и сваей 7. 4 ил. () 4

0с

1671769

Фиг. 2

Изобретение относится к гидротехническому строительству и может быть использовано для изоляции межтрубного пространства в стойках морских стационарных платформ при установке в них свай, 5

Цель изобретения — повышение надежности работы пакера.

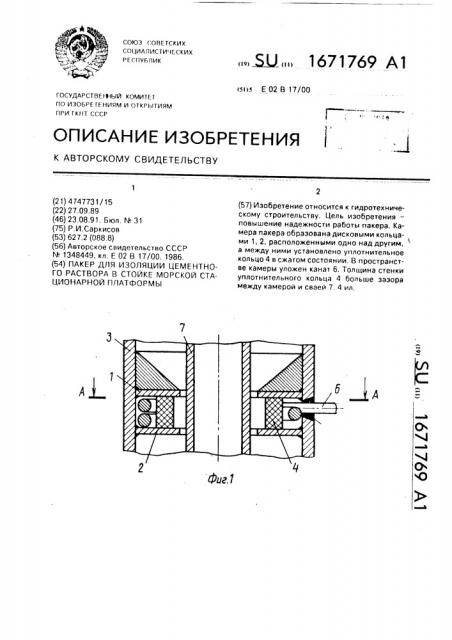

На фиг.1 представлен схематически предлагаемый пакер, вертикальное сечение; на фиг.2 — пакер в рабочем положении, 10 вертикальное сечение; на фиг.3 — сечение

А-А на фиг.1; на фиг.4 — сечение Б-Б на фиг.2.

Пакер включает камеру, образованную двумя разнесенными по высоте дисковыми 15 кольцами 1 и 2, которые жестко установлены на внутренней поверхности стойки 3, перпендикулярно к этой поверхности, соосно друг другу, и стенкой камеры, выполненной в виде уплотнительного кольца 4, 20 установленного в сжатом состоянии между дисковыми кольцами 1 и 2. В пространстве между ними располагаются отверстия 5, выполненные на стойке, через которые выводятся концы каната 6, уложенного вокруг 25 кольца 4 по кругу между дисковыми кольцами 1 и 2. Канат удерживается от выпадения уплотнительным кольцом. Толщина стенки кольца больше зазора между внутренним диаметром камеры и диаметром сваи 7, От- 30 верстия 5 предварительно закрыты пробками 8.

Пакер работает следующим образом.

После забивки и установки сваи 7 в стойке 3 натягивают канат 6, при этом по- 35 следний, выходя из стойки, затягивает виток, который сжимает уплотнительное кольцо 4 вокруг сваи, При выходе в зону зазора между сваей и кольцами уплотнение разжимается и перекрывает зазор за счет 40 того, что толщина стенки уплотнительного кольца превышает размер зазора. При дальнейшем затягивании каната уплотнительное кольцо прижимается к свае, а его концы выжимаются в верний и нижние зазоры. Таким образом межтрубное пространство перекрывается.

В целях исключения преждевременного выхода уплотнения в зону зазора поддавлением столба жидкости отверстия в стойке, через которые проходит канат, перед установкой на точке закрываются пробкой 8, которая выпадает при натягивании каната 6.

Применение предлагаемой конструкции пакера позволит исключить порчу резиновой стенки камеры при забивке сваи, В результате повышается надежность работы пакера.

Формула изобретения

Пакер для изоляции цементного раствора в стойке морской стационарной платформы, включающий кольцевую камеру. расположенную внутри стойки и охватывающую установленную внутри стойки сваю, причем кольцевая камера образована стенкой стойки, ограниченной разнесенными по высоте стойки и соединенными с ней верхней и нижней стенками и боковой стенкой, установленной по отношению к свае с зазором, а внутренняя поверхность боковой стенки обвита канатом, свободные концы которого пропущены через отверстия, выполненные в стенке стойки на уровне камеры, и связаны с натяжным устройством, о тличающийся тем,что,сцельюповышения надежности работы устройства, верхняя и нижняя стенки выполнены в виде соосно установленных относительно друг друга дисковых колец, а боковая стенка камеры выполнена в виде уплотнительного кольца, установленного между дисковыми кольцами в сжатом виде, при этом толщина стенки уплотнительного кольца больше зазора между сваей и боковой стенкой камеры.
