Реферат



Изобретение относится к строительству, а именно к свайным фундаментам. Целью изобретения является повышение несущей способности, снижение материалоемкости и трудоемкости возведения. Способ возведения сваи включает затягивание оболочки 6 в инвентарную трубу в горизонтальном положении, после чего оболочку 6 крепят к инвентарной трубе с помощью скоб, устанавливают оболочку с инвентарной трубой в вертикальное положение над точкой погружения, перед погружением инвентарной трубы крепление снимают, а при извлечении трубы производят заполнение оставляемой полости твердеющим раствором 16, а полость оболочки сверху погружают жесткий стержень 23, причем верх оболочки 6 удерживают от вертикального перемещения с помощью воротника. 15 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (Я)5 Е 02 О 5/38

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

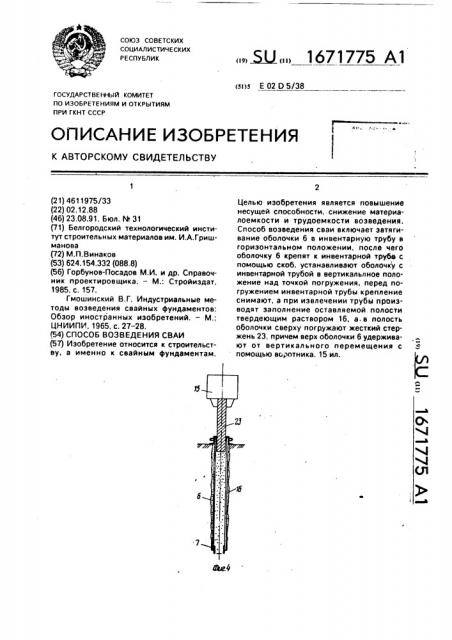

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ помощью воротника. 15 ил, 0с V 4

Ql (21) 4611975/33 (22) 02.12.88 (46) 23.08.91. Бюл. N 31 (71) Белгородский технологический институт строительных материалов им. И.А,Гришманова (72) М.П.Винаков (53) 624.154.332 (088,8) (56) Горбунов-Посадов М.И. и др. Справочник проектировщика. — М.: Стройиздат, 1985, с. 157.

Гмошинский В,Г. Индустриальные методы возведения свайных фундаментов:

Обзор иностранных изобретений. — М.;

ЦНИИПИ, 1965, с. 27 — 28.

{54) СПОСОБ ВОЗВЕДЕНИЯ СВАИ (57) Изобретение относится к строительству, а именно к свайным фундаментам. Ы 1671775 А1

Целью изобретения является повышение несущей способности, снижение материалоемкости и трудоемкости возведения.

Способ возведения сваи включает затягивание оболочки 6 в инвентарную трубу в горизонтальном положении, после чего оболочку 6 крепят к инвентарной трубе с помощью скоб, устанавливают оболочку с инвентарной трубой в вертикальлное положение над точкой погружения, перед погружением инвентарной трубы крепление снимают, а при извлечении трубы производят заполнение оставляемой полости твердеющим раствором 16, а. в полость оболочки сверху погружают жесткий стержень 23, причем верх оболочки 6 удерживают от вертикального перемещения с

1671775

20

Изобретение относится к строительству, а именно к свайным фундаментам, Целью изобретения является повышение íeñóùåé способности, снижение мгтериалоемкости и трудоемкости возведения, На фиг.1 изображена свая, разрез; на фиг.2 — схема погружения инвентарной трубы в грунт с вибропогружателем; на фиг.3- схема погружения инвентарной трубы в грунт до проектной отметки; на фиг.4 — схема погружения шейного стержня; на фиг,5 — сечение

А-А на фиг,2; на фиг.6 — схема затягивания оболочки в инвентарную трубу; на фиг.7— оболочка с инвентарной трубой в сборе; на фиг,8 — конструкция ножевой части, временно закрепленной к инвентарной трубе; на фиг.9 — сечение Б — Б на фиг.8; на фиг.10— сечение B — В на фиг.9; на фиг,11 — сечение à — Г на фиг.9; на фиг,12 — сечение Д-Д на фиг,9; на фиг,13 — конструкция воротника; на фиг,14— сечение Š— Е на фиг,13; на фиг.15 — сечение

И вЂ” И на фиг.13.

Способ возведения сваи включает установку на поверхности грунта подкладок 1 с установкой на них инвентарной трубы 2 с приваренными к ней трубками 3. На ролик

4 и опорную тележку 5 укладывают оболочку

6 с ножевой частью 7, состоящей из внутреннего кольца 8 и наружного кольца 9. между которыми с помощью болтов 10 зажата оболочка 6. С помощью троса 11 затягивают оболочку 6 в трубу 2 так, чтобы фиксаторы 12 располагались по осям трубок

3. Ножевую часть временно крепят к инвентарной трубе с помощью скоб 13 через коротыши 14, Трубу 2 с оболочкой 6 переводят в вертикальное положение, а на верхнюю часть трубы 2 устанавливают вибропогружатель 15. Далее инвентарную трубу 2 с вибропогружателем 15 устанавливают над точкой погружения, снимают скобы 13, включают вибропогружатель 15 и производят погружение, После достижения трубой 2 с оболочкой 6 проектной отметки производят извлечение трубы 2 с помощью вибропогружателя 15, при этом в полость, оставляемую трубой, эакачивают через трубки 3 твердеющий раствор 16. например гл и но-цементно-песча н ый. После извлечения трубы 2 на верхнюю часть оболочки 6 надевают воротник 17, состоящий из кольца

18 и трубы 19, в верхней части которого имеются прорези, Далее с помощью скобы

20, снабженной анкером 21, производят крепление оболочки 6 к трубе 19 путем прижатия оболочки к трубе и забивки клина 22 в отверстие скобы 20, После этого соосно с оболочкой погружают жесткий стержень 23 с помощью вибропогружателя 15, вследствие чего происходит уплотнение ядра 24.

После погружения стержня 23 воротник 17 снимают.

Свая работает следующим образом.

Вертикальная осевая нагрузка передается на жесткий стержень 23, а через него на уплотненное грунтовое ядро 24. Последнее передает нагрузку через основание сваи на нижние плотные слои грунта и через силы трения по боковой поверхности на окружающий массив грунта.

Формула изобретения

Способ возведения сваи, включающий образование в грунте ствола с наружной гибкой оболочкой и ядром, о т л и ч à ешийся тем, что, с целью повышения несущей способности, снижения материалоемкости и трудоемкости возведения, образование ствола осуществляют путем установки на поверхности грунта в горизонтальном положении инвентарной трубы с прикрепленными на ее наружной поверхности трубками, затягивания внутрь трубы гибкой оболочки с ножевой открытой частью на одном конце с креплением последней к инвентарной трубе с последующим переводом ее в вертикальное положение и вибропогружением до проектной отметки, после чего инвентарную трубу извлекают с одновременной подачей твердеющего материала через трубки, а после извлечения обсадной трубы устанавливают инвентарный воротник с креплением к оболочке, погружают в полость оболочки сборный жесткий стержень, после чего воротник удаляют, 1671775

3 б

1671775

1671775

ЩlЕ Q

Е-Е

И-И

18
