Стенд для исследования износа рабочих органов землеройных машин

Стенд для исследования износа рабочих органов землеройных машин

Иллюстрации

Показать все

Реферат



Изобретение касается исследования процессов резания грунта и позволяет расширить диапазон применения стенда для изучения износа рабочих органов (РО) землеройных машин. Стенд содержит двигатель 1 и основной цилиндрический корпус 5. Внутри корпуса 5 расположены горизонтальный вал 12 и смонтированный на последнем дополнительный цилиндрический корпус 18. Моделируемая среда 22 при вращении корпуса 5 воздействует на неподвижный РО 15, осуществляя его износ. В случае необходимости изменения прочности среды 22 варьируют ее плотность через регулировочные крюки 7 с помощью вращения гаек 17. При неподвижных шпильках 16 опускают дополнительный корпус 18. Это приводит к уменьшению зазоров между внутренней поверхностью корпуса 5 и наружной поверхностью корпуса 18 в зоне расположения РО 15. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫ ГИЯМ

ПРИ ГКНТ СССР

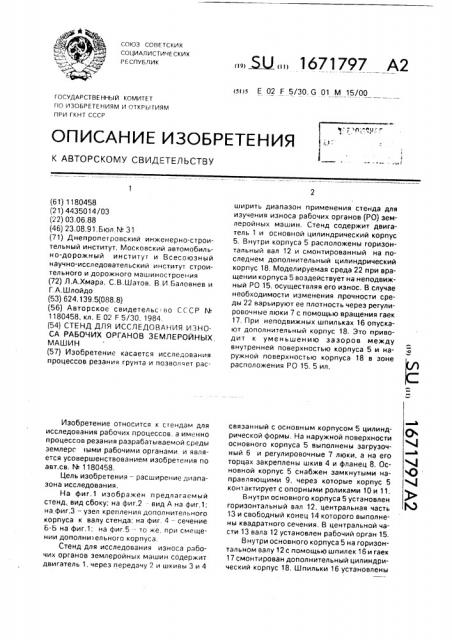

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

V

О V

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1180458 (21) 4435014/03 (22) 03.06.88 (46) 23.08.91,Бюл.¹ 31 (71) Днепропетровский инженерно-строительный институт, Московский автомобильно-дорожный институт и Всесоюзный научно-исследовательский институт строительного и дорожного машиностроения (72) Л,А.Хмара, С.В.Шатов, В.И Баловнев и

Г.А. Шлойдо (53) 624. 139.5(088.8) (56) Авторское свидетельс t во СCCP ¹

1180458, кл. Е 02 F 5/30, 1984. (54) СТЕНД ДЛЯ ИССЛЕДОВАНИЯ ИЗНОСА РАБОЧИХ ОРГАНОВ ЗЕМЛЕРОЙНЫХ, МАШИН (57) Изобретение касается исследования процессов резания грунта и позволяет расИзобретение относится к стендам для исследования рабочих процессов, а именно процессов резания разрабатываемой среды эемлерс 1ыми рабочими органами. и является усовершенствованием изобретения по авт.св. ¹ 1180458.

Цель изобретения — расширение диапазона исследования, На фиг.1 изображен предлагаемый стенд, вид сбоку: на фиг.2 вид А на фиг.1; на фиг.3 — узел крепления дополнительного корпуса к валу стенда; на фиг. 4 — сечение

Б-Б на фиг.1; на фиг.5 — то же, при смещении дополнительного корпуса.

Стенд для исследования износа рабочих органов землеройных машин содержит двигатель 1, через передачу 2 и шкивы 3 и 4. Ы 1671797 А2

s Е 02 F 5/30, G 01 М 15/00 ширить диапазон применения стенда для изучения износа рабочих органов (РО) землеройных машин. Стенд содержит двигатель 1 и основной цилиндрический корпус

5, Внутри корпуса 5 расположены горизонтальный вал 12 и смонтированный на последнем дополнительный цилиндрический корпус 18. Моделируемая среда 22 при вращении корпуса 5 воздействует на неподвижный PO 15, осуществляя его износ. В случае необходимости изменения прочности среды 22 варьируют ее плотность через регулировочные люки 7 с помощью вращения гаек

17. При неподвижных шпильках 16 опускают дополнительный корпус 18. Это приводит к уменьшению зазоров между внутренней поверхностью корпуса 5 и наружной поверхностью корпуса 18 в зоне расположения PO 15. 5 ил. связанный с основным корпусом 5 цилиндрической формы. На наружной поверхности основного корпуса 5 выполнены загрузочный 6 и регулировочные 7 люки, а на его торцах закреплены шкив 4 и фланец 8. Основной корпус 5 снабжен замкнутыми направляющими 9, через которые корпус 5 контактирует с опорными роликами 10 и 11.

Внутри основного корпуса 5 установлен горизонтальный вал 12, центральная часть

13 и свободный конец 14 которого выполнены квадратного сечения. В центральной части 13 вала 12 установлен рабочий орган 15.

Внутри основного корпуса 5 на горизонтальном валу 12 с помощью шпилек 16 и гаек

17 смонтирован дополнительный цилиндрический корпус 18. Шпильки 16 установлены

1671797 в вале 12 на резьбе 19. а для удобства монтажа дополнительного корпуса 18 имеют углубления 20, Рабочий орган 15 выходит иэ дополнительного корпуса 18 через прорезь

21, выполненную в последнем, Между основным 5 и дополнительным

18 корпусами расположена моделируемая абразивная среда 22 (например. щебень, гравий).

Свободный конец 14 вала 12 установлен в ступице 23 с рычагами 24 и 25, причем на концах рычага 24 выполнены отверстия 26.

Под рычагом 24 на фундаменте стенда смонтирован сектор 27 с отверстиями 28, выполненными с одинаковым шагом. Рычаг 24 с помощью пальца 29 через отверстия 26 и 28 связан с сектором 27.

Основной корпус 5 через подшипники

30 качения, установленные в шкиве 4 и во фланце 8, связан с валом 12 с воэможностью вращения вокруг него, Стенд работает следующим образом.

Перед исследованиями устанавливают необходимый тип рабочего органа 15 и заполняют стенд через люк 6 необходимой по составу моделируемой средой 22. Затем включается двигатель 1, движение от которого через передачу 2 и шкивы 3 и 4 передается на основной корпус 5. Скорость вращения корпуса 5 выбирается такой, чтобы под действием центробежных сил среда

22 размещалась равномерно по внутренней поверхности основного корпуса 5. Моделируемая среда 22 воздействует на неподвижный рабочий орган 15, осуществляя его износ.

После необлодимогй количества времени работы стенда двигатель включают, и после демонтажа дополнительного корпуса

18 осуществляют обмер исследуемого рабочего органа 15.

В случае необходимости изменения прочности среды 22, увеличения путем варьирования ее плотности через регулировочные люки 7 с помощью вращения гаек 17 при неподвижных шпильках 16 опускают дополнительный корпус 18, Это приводит к уменьшению зазора между внутренней поверхностью основного корпуса 5 и наружной поверхностью дополнительного корпуса 18 в зоне расположения рабочего органа 15.

При работе стенда опущенный дополнительный корпус 18 создает пригруэку для среды 22, что увеличивает ее прочностные показатели. Изменяя положение дополнительного корпуса 18, можно добиться необходимой для данной программы исследований плотности среды 22. Кроме того, плотность среды 22 варьируют и изменением положения (1, II или III) рабочего органа 15. С учетом силы тяжести среды 22 ее плотность во II положении меньше, чем в I, а в III положении меньше, чем в! и II положениях. Положение рабочего органа 15 изменяют поворотом рычага 24, когда вместе с валом 12 поворачивают рабочий орган 15 и дополнительный корпус 18, Пальцем 29 фиксируют положение рычага 24 в секторе

27.

Формула изобретения

Стенд для исследования износа рабочих органов землеройных машин по авт.св.

М 1180458, отличающийся тем, что, с целью расширения диапазона исследований, он снабжен дополнительным цилиндрическим корпусом, который выполнен с диаметром меньше диаметра основного корпуса, расположен внутри последнего и закреплен на горизонтальном валу с воэможностью фиксированного перемещения в радиальном направлении, 1671797
