Способ проходки ствола с приствольной выработкой

Способ проходки ствола с приствольной выработкой

Иллюстрации

Показать все

Реферат



Изобретение относится к горному делу и м.б. использовано при сооружении стволов с приствольными выработками (ПВ) в породах любой крепости. Цель - повышение эффективности использования за счет сейсмических нагрузок на крепь ствола. Способ включает проходку ствола и последующую проходку ПВ с возведением постоянной крепи. При проходке ствола в зоне его соприкосновения с ПВ перед возведением постоянной крепи образуют полости в теле ПВ бурением из ствола скважин взрывным разрушением породы и ее уборкой. В почве каждой полости при этом изготавливают бетонную подушку, устанавливают ограждающую стенку по наружной поверхности крепи ствола и производят заполнение полости пористым материалом. Работа повторяется по всей длине участка соприкосновения шахтного ствола с ПВ. 8 ил.

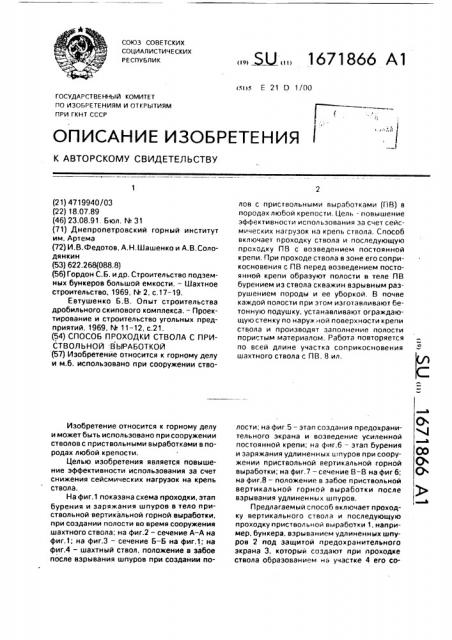

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (с1>с Е 21 D 1/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4719940/03 (22) 18.07.89 (46) 23.08.91. Бюл. N 31 (71) Днепропетровский горный институт им. Артема (72) И.В.Федотов, А.Н,Шашенко и А.В,Солодянкин (53) 622.268(088,8) (56) Гордон С.Б. и др. Строительство подземных бункеров большой емкости. — Шахтное строительство, 1969, ¹ 2, с.17-19.

Евтушенко Б.В. Опыт строительства дробильного скипового комплекса. — Проектирование и строительство угольных предприятий, 1969, № 11-12, с.21. (54) СПОСОБ ПРОХОДКИ СТВОЛА С ПРИСТВОЛЬНОЙ ВЫРАБОТКОЙ (57) Изобретение относится к горному делу и м.б, использовано при сооружении ствоИзобретение относится к горному делу и может быть использовано при сооружении стволов с приствольными выработками в породах любой крепости.

Целью изобретения является повышение эффективности использования за счет снижения сейсмических нагрузок на крепь ствола.

На фиг.1 показана схема проходки, этап бурения и заряжания шпуров в тело приствольной вертикальной горной выработки, при создании полости во время сооружения шахтного ствола; на фиг.2 — сечение А-А на фиг.1; на фиг.3 — сечение Б — Б на фиг,1; на фиг.4 — шахтный ствол, положение в забое после взрывания шпуров при создании по„„«Ы„„1671866 А1 лов с приствольными выработками (ПВ) в породах любой крепости. Цель — повышение эффективности использования за счет сейсмических нагрузок на крепь ствола. Способ включает проходку ствола и последующую проходку ПВ с возведением постоянной крепи, При проходе ствола в зоне его соприкосновения с ПВ перед возведением постоянной крепи образуют полости в теле ПВ бурением из ствола скважин взрывным разрушением породы и ее уборкой. В почве каждой полости при этом изготавливают бетонную подушку, устанавливают ограждающую стенку по нарум:ной поверхности крепи ствола и производят заполнение полости пористым материалом. Работа повторяется по всей длине участка соприкосновения шахтного ствола с ПВ. 8 ил. лости; на фиг.5 — этап создания предохранительного экрана и возведение усиленной постоянной крепи; на фиг.б — этап бурения и заряжания удлиненных шпуров при сооружении приствольной вертикальной горной выработки; на фиг,7 — сечение В-В на фиг 6; на фиг.8 — положение в забое приствольной вертикальной горной выработки после взрывания удлиненных шпуров, Предлагаемый способ включает проходку вертикального ствола и последующую проходку приствольной выработки 1, например, бункера. взрыванием удлиненных шпуров 2 под защитой предохранительного экрана 3. который создают при проходке ствола образованием на участке 4 его со1671866 прикосновения с выработкой 1 полости 5. которую заполняют пористым материалом

6, и создают полость 5 путем бурения из ствола до возведения его постоянной крепи

7 скважин 8 взрывного разрушения, и про- 5 изводят уборку породы 9. В почве каждой полости 3 устанавливают ограждающую стенку 10 и бетонную подушку 11.

Способ реализуют следующим образом, При проведении шахтного ствола в пер- 10 вом периоде строительства с подходом забоя к участку 4 соприкосновения шахтного ствола с бункером 1 в тело последнего производят бурение скважин 8 с последующим заряжанием и взрыванием, После взрыва- 15 ния скважин 8 производят уборку отбитой породы 9. в результате чего получают полость 5 для создания предохранительного экрана 3.

Порйстый материал 6 засыпают на слой 20 свежеуложенной бетонной подушки 11, за ограждающую стенку 10, например, иэ дерева, установленную по контуру поперечного сечения в проходке постоянной крепи 7, после чего осуществляют отрыв, спуск, цен- 25 тровку опалубки и возведение постоянной крепи 7, например железобетонной, на заходку.

С подвиганием забоя шахтного стволз на участке 4 соприкосновения с выработ- 30 кой 1 на очередную эаходку в тело выработки 1 производят бурение скважин 8 с последующим заряжанием и взрыванием. после чего убирают отбитую породу 9. При этом затвердевший слой бетонной подуш- 35 ки 11, уложенной на предыдущей заходке, предотвращает просыпание пористого материала 6, засыпанного также на предыдущей эаходке. После уборки отбитой породы

9 производят засыпку пористого материала 40

6 на слой бетонной подушки 11 за огоаждающую стенку 10 с последующим отрывом, спуском, центровкой опалубки и возведением усиленной постоянной крепи 7 на очередную заходку.

Вышеперечисленные работы повторяются по всей длине учас ка 4 соприкосновения шахтного ствола с выработкой 1, В результате получают предохранительный экран, который защищает возведенную усиленную постоянную крепь 7 от сейсмических нагрузок при вэрывании удлиненных шпуров 2 во время проходки бункера 1.

Проходку выработки 1 скоростными темпами производят во втором периоде строительства после проходки шахтного ствола до конечной глубины, навески постоянных сосудов при сооружении комплекса выработок околоствольного двора.

Формула изобретения

Способ проходки ствола с приствольной выработкой, включающий проходку ствола и последующую проходку приствольной выработки с возведением постоянной крепи, отличающийся тем, что, с целью повышения эффективности использования за счет снижения сейсмических нагрузок на крепь ствола, при проходке последнего в зоне его соприкосновения с приствольной выработкой перед возведением постоянной крепи образуют полости в теле приствольной выработки бурением из ствола скважин, взрывным разрушением породы и ее уборкой, при этом в почве каждой полости изготавливают бетонную подушку, устанавливают ограждающую стенку по наружной поверхности крепи ствола и производят заполнение полости пористым материалом.

1671866

1671866

Б-б

1671866

1671866

Составитель Л.Черепенкина

Редактор Н.Лазаренко Техред M,Mîðãåíòàë Корректор О.Ципле

Заказ 2812 Тираж 276 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина. 101
