Реферат



Изобретение относится к горнодобывающей промышленности. Цель - повышение надежности работы машины. Машина переплетения полос гибкого перекрытия имеет базовую балку (Б) 8, связанную ползуном 18 с наклонными гидродомкратами 16 передвижки машины. На базовой Б 8 установлены кронштейны 19 с катками 20. При работе машины базовая Б 8 опирается катками 20 на почву слоя через возводимое гибкое перекрытие. Это обеспечивает устойчивое движение машины в выработке с неровной почвой. 7 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 21 0 19/02

ГОСУДАРСТВЕННЫ И КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Г

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ о V

00 V

О (21) 4748189/03 (22) 13,09.89 (46) 23.08.91. Бюл. ¹ 31 (71) Всесоюзный научно-исследовательский и проектно-конструкторский угольный институт "КуэНИУИ" и Сибирский государственный проектно-конструкторский и экспериментальный институт горного машиностроения (72) Л.П.Томашевский, Д.И.Кокоулин, А.В.Лебедев. В.М,Макридин, Ш.И.Аксанов и М.В.Воротняк (53) 622.284(088.8) (56) Авторское свидетельство СССР № 1190051, кл. Е 21 О 19/02, 1985.

Авторское свидетельство СССР

hk 1471651. кл. Е 21 D 19/02, 1986.

„„5U 1671879 A l (54) МАШИНА ПЕРЕПЛЕТЕНИЯ ПОЛОС

ГИБКОГО ПЕРЕКРЫТИЯ (57) Изобретение относится к горнодобывающей промышленности. Цель — повышение надежности работы машины. Машина переплетения полос гибкого перекрытия имеет базовую балку (Б) 8, связанную ползуном 18 с наклонными гидродомкратами 16 передвижки машины. На базовой Б 8 установлены кронштейны 19 с катками 20. При работе машины базовая Б 8 опирается катками 20 на почву слоя через возводимое гибкое перекрытие. Это обеспечивает устойчивое движение машины выработке с неровной почвой. 7 ил.

16718! 9

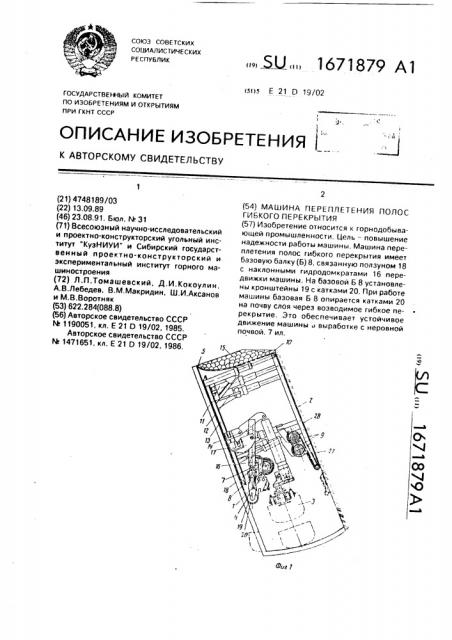

Изобретение относится к горнодсбыеающей промышленности и может быть использовано при послойной отработке мощных крутых угольных пластов о применением гибкого перекрытия, На фиг.1 приведена машина переплетения полос гибкого перекрытия; «репью монтажного слоя в забое; на фиг.2 — схема размещения балки машины переплетения полос ra наклонном гидродомкрате; на фиг.3 — вид А на фиг.2: на фиг.4 — вид Б на фиг,2; на фиг.5 — разрез B-R «a фиг.3; На фиг.б — машина переглетения полос с приводными головками; нэ фиг.7 — зид Г на фиr.6.

Машина переплетения Iибкого пере крытия 1 установлена в крепи монтзхного слоя 2 под конвейеростругом 3. Мэшинз переплетения полос несущей осноаь1 4 гибкого перекрытия 5 с кассетами 6 для рулонов

7 металлических полос имее ..овую балку

8. Крепь монтажного слоя 2 «i эбж нэ устройством 9 для настила ограждающего покрытия 10, Крепь состоит из двух групп се" 1ий: с;.

HoBHblx 11 и вспомогательных 12 установленных в забое поочередно. основные секции соединены между собой по основаниям 13 в блок двумя рядами связей OI п ветственно по забойному и завальному ряд стоек. Основания 13 основных секций снабжены кронштейнами 14, на которых подвешен кон вейероструг 2 при помо,и гидродомкратов подвески и гидродомкрзтов качания, Вспомогательные секции 12 установлены между основными 11 и соединены с ними каждая двумя гидродомкратами передвижки. Со стороны выработанного пространства над каждой секцией крепи установлены телескопические ограждения 15.

Базовая балка 8 со стороны крепи подвешена к гидродомкратам 16 передвижки машины переплетения полос 1, установленным в кронштейнах 17 оснований 13 ocHoBHblx секций 11 наклонно к почве отрабатываемого слоя посредством ползуна 18. Со стороны забоя базовая балка снабжена кронштейнами 19 и установленными в проушинах кронштейнов катками 20, Машина переплетения полос 1 состоит

-из установленных на базовой балке 8 отдельных секций 21. каждая из которых имеет корпус 22, механизм 23 подъема и опускания продольных полос и устройство

24 для принудительной подачи челнока 25 с поперечной полосой. На флангах машины установлены приводы подачи челнока, которые посредством бесконечной приводной цепи 26 вращают устройства 24.

20 1 1

Рерхняки крепи снабжены кронштейнами с кассетами 27 и 28 и помещенными в кассеты рулонами ограждающей сетки соответственно ra вспомогзтельных и основных секциях крепи, Кассеты 27 с р лонами сетки

На ВСПОМОГатЕЛЬНЫХ СЕКЦИЯ« УСтаНОВЛЕНЫ смещенными к забою относительно кассет

28 с рулонами сетки основных секций, Носок каждого верхняка секций выполнен цилиндричес«ои формы, например, в виде жестко закрепленного отрезка трубы.

Машина работает следующим образом

Конвейеростру1ом 3 производят о бойку и грэнспортировку угля по всей площади забоя. После зачистки угля с почвы слоя кг1н, .ейероструг гидродомкрзтами подвески и ачания соотве ственно подтягивают вверх и QTBnj!. т к кров.1е пласта. Затем при-.тупа1от к воэведе 1ик- несvщеи основы гибкого перекрытия. Г1одают порцию рабочей жидкости в кз .дый гидродомкра1 16 передан 1ки, которыми выдвигают базовую балку 8 вместе с глашиной 1 и кассетами 6 с рулонами 7 полос в сторону забоя на величину шзгэ плетения (шага укладки попереч-1ой noriocli) при этом опорные катки 20 ззкать1вают 11з почву слоя. нз плетеную ранее несущую основу 4 гибкого перекрытия и одновременно вытягивают продольные полпсы ". рулонов 7. Затем подают рабочую ж. дкость в домкраты механизма отклонения продольных полос. В обраэовзнном зеве устройства ли 24, приводимыми бесконечной цепью 26, перемещают с по лощью челнока 25 поперечную полосу. После пропуска челнока с поперечной полосой вдоль всего става машины подают рабочую жидко т. в домкрз1ы механизма подьема и опускания продольных полос, меняя положение четнь|х и нечетных полос на противоположное. При этом пропущенная поперечная полоса переплетается с продольными. Далее вновь подают порцию рабочей жидкости. Гидродомкрэты 16 передвижки выдвигают базовую балку 8 вместе с машиной 1 и рулонами

7 в сторону забоя eulP. на шзг плетения. В образованный продольными полосами зев пропускают с помощью челнока поперечную полосу, а затем пере11летают ее с продольными полосами с IloMQIUhlî л1cxaIIPIÇMa

23. Далее процесс повторяе.ся, Закончив возведения несу1цей основы гибкого перекрытия HB LUdl г ередf .Ilæêl,l крепи, производят посекциънную передвижку вспомо,ательных секций 12 1ри помощи гидродомкратов передa 1 .êè крепи. При этом происходят рзэма.ь вэние рулонов сетки.27. перепуск сетки . ;::круг носка герхняка, снабженного отрез ом трчбы. и заведен;1е сегки на ве рхняк каждой

1671879 вспомогательной секции. По окончании передвижки и распора вспомогательных секций снимают распорное давление во всех гидростойках основных секций 11, гидродомкраты 16 передвижки переключают на 5 втягивание штоков и с помощью гидродомкратов передвижки крепи осуществляют плавное перемещение всего блока основных секций крепи к забою и приведение гидродомкратов передвижки крепи и гидро- 10 домкратов 16 в исходное положение. Одновременно при перемещении основных секций происходят разматывание рулонов

2g сетки, перепуск полос сетки вокруг носков верхняков основных секций и укладка их 15 поверх последних внахлестку с ранее уложенными полосами на верхняках вспомогательных секций, перекрывая зазоры между верхняками крепи. При передвижке секций крепи одновременно происходит выпуск се- 20 точного ограждающего покрытия 10 в выработанное пространство на уложенную на почву слоя и выпускаемую из-под оснований секций крепи несущую основу 4 гибкого перекрытия. По окончании передвижки и 25 распора основных секций опускают конвейероструг 3 и вынимают следующую полосу угля. При возведении несущей основы гибкого перекрытия обеспечивается устойчивое движение базовой балки 8 с машиной переплетения с опорой катками на почву слоя через возводимое ибкое перекрытие при любых маневрах крепыш в плоскости пласта и неровностях почвы монтажного слоя.

cDормула изобретения

Машина переплетения полос гибкого перекрытия, включающая кассеты для рулонов металлических полос, механизм подъема и опускания продольных полос и подачи поперечной полосы, связанные с базовой балкой, имеющей катки и связанной с наклонными гидродомкратами передвижки машины переплетения полос, о т л и ч аю щ а я с я тем, что, с целью повышения надежности работы машины. поперечная ось базовой балки установлена вдоль продольных осей наклонных гидродомкратов передвижки, которые соединены с балкой шарнирно-ползунной связью с возможностью опоры на катки посредством кронштейнов.

1671879

22 юг. S

Составитель 3.Власова

Редактор Н.Лазаренко Техред М.Моргентал Корректор О.Ципле

Заказ 2812 Тираж 280 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5

Производственно-издательский ком6инат "Патент", г. Ужгород, ул.Гагарина. 101
