Реферат



t67l92

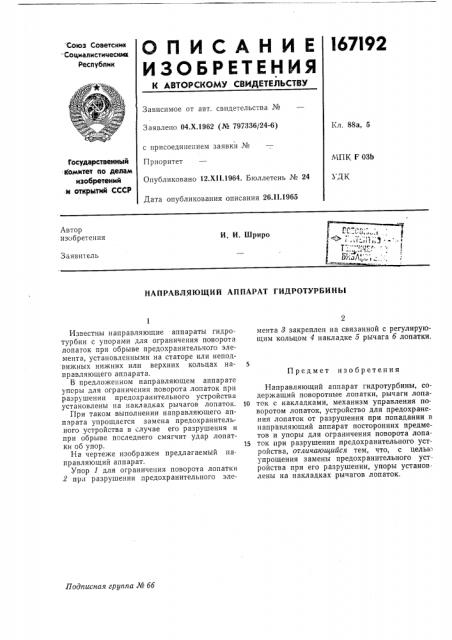

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

"Союз Советск Социалистииескик

Республик

Зависимое от авт. свидетельства №

Заявлено 04.Х.1962 (№ 797336/24-6) Кл. 88а, 5 с присоединением заявки №

Приоритет

Опубликовано 12.XII.1964. Бюллетень № 24

МПК F 03b

Государственный комитет по делам изобретений и открытий СССР

УДК

Дата опубликования описания 26.11.1965

Автор изобретения

И. И. Шриро

Заявитель

НАП РАВЛЯ1ОЩИ и АП ПАРАТ ГИДРОТУРБИ Н Ы мента 8 закреплен на связанной с регулирующим кольцом 4 накладке б рычага б лопатки.

Направляющий аппарат гидротурбины, содержащий поворотные лопатки, рычаги лопа10 ток с накладками, механизм управления поворотом лопаток, устройство для предохранения лопаток от разрушения при попадании в направляющий аппарат посторонних предметов и упоры для ограничения поворота лопа15 ток при разрушении предохранительного устройства, отличающийся тем, что, с целью упрощения замены предохранительного устройства при его разрушении, упоры установлены на накладках рычагов лопаток..Подписная группа № бб

Известны направляющие аппараты гидротурбин с упорами для ограничения поворота лопаток при обрыве предохранительчого элемента, установленными на статоре или неподвижных нижних или верхних кольцах направляющегоо аппарата.

B предложенном направляющем аппарате упоры для ограничения поворота лопаток при разрушении предохранительного устройства установлены на накладках рычагов лопаток.

При таком выполнении направляющего аппарата упрощается замена предохранительного устройства в случае его разрушения и при обрыве последнего смягчит удар лопатки оо упор.

На чертеже изображен предлагаемый направляющий аппарат.

Упор I для ограничения поворота лопатки

2 прп разрушении предохранительного элеПредмет изобретения
