Реферат

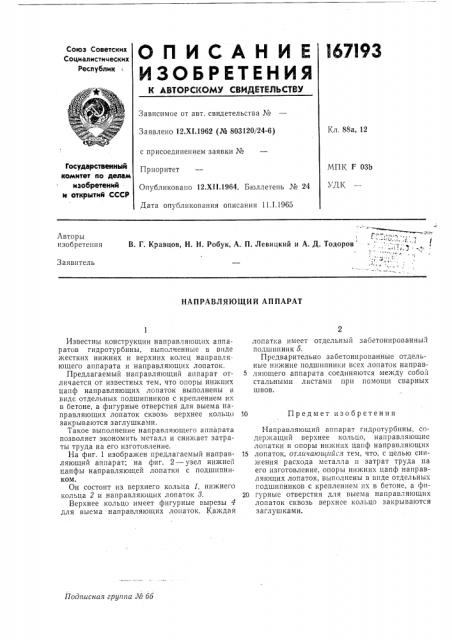

О П И С А Н И Е l67193

ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 12.XI.1962 (№ 803120/24-6) Кл. 88а, 12 с присоединением заявки №

Приоритет

Опубликовано 12.Х11.1964. Бюллетень № 24

Дата опубликования описания 11.1.1965

Государственный комитет по делам изобретений и открытий СССР

МПК F 03b

УДK

Авторы изобретения

В. Г. Кравцов, Н. H. Робук, А. П. Левицкий и А. Д. Тодоров

Заявитель

НАПРАВЛЯ1ОЩИЙ АППАРАТ

Подписная группа Л9 б6

Известны конструкции направляющих аппаратов гидротурбины, выполченные в виде жестких нижних и верхних колец направляющего аппарата и направляющих лопаток.

Предлагаемый направляющий аппарат отличается от известных тем, что опоры нижних цапф направляющих лопаток выполнены в виде отдельных подшипников с креплением их в бетоне, а фигурные отверстия для выема направляющих лопаток сквозь верхнее кольцо закрываются заглушками.

Такое выполнение направляющего аппарата позволяет экономить металл и снижает затраты труда на его изготовление.

На фиг. 1 изобра>кен предлагаемый направляющий аппарат; на фиг. 2 — узел нижней цапфы направляющей лопатки с подшипником.

Он состоит из верхнего кольца 1, нижнего кольца 2 и направляющих лопаток 8.

Верхнее кольцо имеет фигурные вырезы 4 для выема направляющих лопаток. Каждая лопатка имеет отдельный забетонпрованный подшипник 5.

Предварительно забетонированные отдельные нижние подшипники всех лопаток направ5 ляющего аппарата соединяются между собо"„ стальными листами при помощи сварных швов.

10 Предмет изобретения

Направляющий аппарат гидротурбины, содер>кащий верхнее кольцо, направляющие лопатки и опоры нижних цапф направляющих

15 лопаток, отличающийся тем, что, с целью снижения расхода металла и затрат труда па его изготовление, опоры нижних цапф направляющих лопаток, выполнены в виде отдельных годшипников с креплением пх в бетоне, а фи20 гурные отверстия для выема направляющих лопаток сквозь верхнее кольцо закрываются заглушками.
