Устройство для разделения обрези

Устройство для разделения обрези

Иллюстрации

Показать все

Реферат

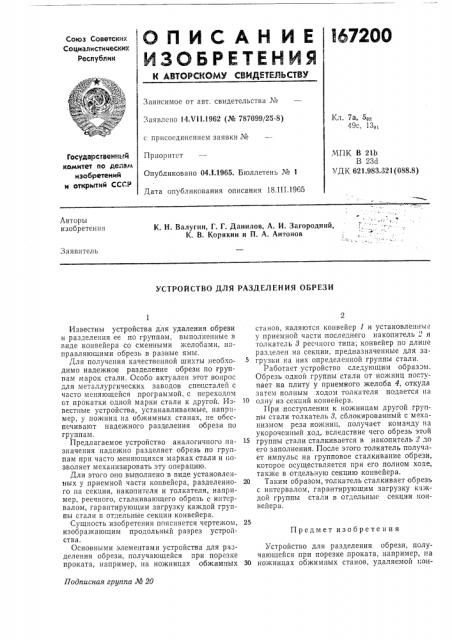

Союз Советских

Социалистических

Реслублик ЯЯCI@pETEЦЯЯ

167200

Зависимое от авт. свидетельства ¹

Кл. 7а, 5ю

49с, 13,1

Заявлено 14.VI1.1962 (№ 787099/25-8) с присоединением заявки №

Приоритет

МПК В 21Ь

В 23d

УДК 621.983.321(088.8) Государстаениь@ комитет по делам изобретений и откРытий СССР

Опубликовано 04.1.1965. Бюллетень № 1

Дата опубликования описания 18.1П.1965

Авторы изобретения

К. H. Валугии, Г. Г. Данилов, А. И. Загородний, К. В. Корякин и П. A. Антонов

Заявитель

УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ ОБРЕЗИ

Предмет изобретения

Подписная группа № 20

Известны устройства для удаления обрези и разделения ее по группам, выполненные в виде конвейера со сменными желобами, направляющими обрезь в разные ямы.

Для получения качественной шихты необходимо надежное разделение обрези по группам марок стали. Особо актуален этот вопрос для металлургических заводов спецсталей с часто меняющейся программой, с переходом от прокатки одной марки стали к другой. Известные устройства, устанавливаемые, например, у ножниц на обжимных станах, не обеспечивают надежного разделения обрези по группам.

Предлагаемое устройство аналогичного назначения надежно разделяет обрезь по группам при часто меняющихся марках стали и позволяет механизировать эту операцию.

Для этого оно выполнено в виде установленных у приемной части конвейера, разделенного на секции, накопителя и толкателя, например, реечного, сталкивающего обрезь с интервалом, гарантирующим загрузку каждой группы стали в отдельные секции конвейера.

Сущность изобретения поясняется чертежом, изображающим продольный разрез устройства.

Основными элементами устройства для разделения обрези, получающейся при порезке проката, например, на ножницах обжимных станов, являются конвейер 1 и установленные у приемной части последнего накопитель 2 и толкатель 8 реечного типа; конвейер по длине разделен на секции, предназначенные для загрузки на них определенной группы стали.

Работает устройство следующим образом.

Обрезь одной группы стали от ножниц поступает на плиту у приемного желоба 4, откуда затем полным ходом толкателя подается на

1о одну из секций конвейера.

При поступлении к ножницам другой группы стали толкатель 8, сблокированный с механизмом реза ножниц, получает команду па укороченный ход, вследствие чего обрезь этой группы стали сталкивается в накопитель 2 до его заполнения. После этого толкатель получает импульс на групповое сталкивание обрези, которое осуществляется при его полном ходе, также в отдельную секцию конвейера.

20 Таким образом, толкатель сталкивает обрезь с интервалом, гарантирующим загрузку каждой группы стали в отдельные секции конвейера.

Устройство для разделения обрези, получающейся,при порезке,проката, например, па

30 ножницах обжимных станов, удаляемой кон
