Реферат



Изобретение м.б. использовано в виброконвейерах, вибропитателях и др. устр-вах. Цель изобретения - повышение надежности вибрационной машины за счет разгрузки эластичных элементов и увеличения амплитуды колебаний. Рабочий орган 1 связан с штоками 2 поршней 3, установленных в гидроцилиндрах (ГЦ) 4. Эластичные элементы 5 расположены в поршневых полостях 6 ГЦ 4 с образованием гидравлической 7 и приводной 8 камер. Элементы 5 выполнены кольцевыми и установлены соосно с ГЦ 4. Полости 6 образованы внутренней поверхностью элементов 5, камеры 8 - ГЦ 4 и внешней поверхностью элемента 5. Элементы 5 находятся под давлением жидкости изнутри, поэтому замыкание их во время работы исключается. 1 ил.

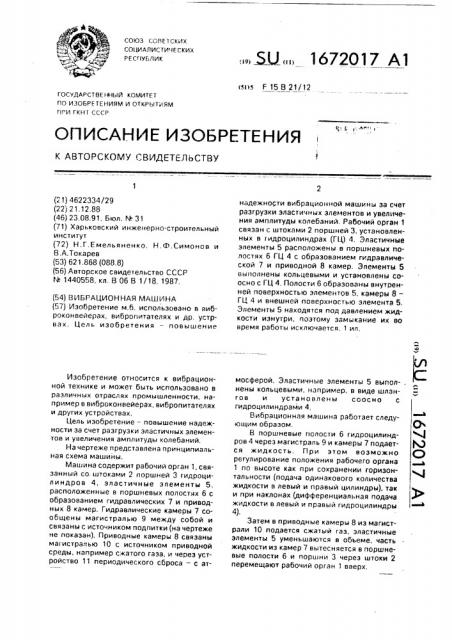

СОЮЗ СОВЕ1СКИХ

СОЦИАЛИСТИЧЕСКИХ

PECIIYbflVIK

rsils F 15 В 21/12

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТ iRM

ПРИ ГКН Г СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

0ь 4 Э

О 4

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4622334/29 (22) 21.12.88 (46) 23.08.91. Бюл. ¹ 31 (71) Харьковский инженерно-строительный институт (72) Н.Г.Емельяненко, Н.Ф.Симонов и

B.À. T0êàðåâ (53) 621,868 (088.8) (56) Авторское свидетельство СССР

¹ 1440558, кл. В 06 В 1/18, 1987. (54) ВИБРАЦИОННАЯ МАШИНА (57) Изобретение м.б, использовано в виброконвейерах, вибропитателях и др. устрвах, Цель изобретения — повышение

Изобретение относится к вибрационной технике и может быть использовано в различных отраслях промышленности, например в виброконвейерах, вибропитателях и других устройствах.

Цель изобретение — повышение надежности за счет разгрузки эластичных элементов и увеличения амплитуды колебаний, На чертеже представлена принципиальная схема машины.

Машина содержит рабочий орган 1, связанный со штоками 2 поршней 3 гидроцилиндров 4, эластичные элементы 5, расположенные в поршневых полостях 6 с образованием гидравлических 7 и приводных 8 камер. Гидравлические камеры 7 сообщены магистралью 9 между собой и связаны с источником подпитки (на чертеже не показан). Приводные камеры 8 связаны магистралью 10 с источником приводной среды, например сжатого газа, и через устройство 11 периодического сброса — с ат.„,. Ж„„1672017 А1 надежности вибрационной машины за счет разгрузки эластичных элементов и увеличения амплитуды колебаний. Рабочий орган 1 связан с штоками 2 поршней 3, установленных в тидроцилиндрах (ГЦ) 4. Эластичные элементы 5 расположены в поршневых полостях 6 ГЦ 4 с образованием гидравлической 7 и приводной 8 камер, Элементы 5 выполнены кольцевыми и установлены соосно с ГЦ 4. Полости 6 образованы внутренней поверхностью элементов 5, камеры 8—

ГЦ 4 и внешней поверхностью элемента 5, Элементы 5 находятся под давлением жидкости изнутри, поэтому замыкание их во время работы исключается. 1 ил. мосферой. Эластичные элементы 5 выполнены кольцевыми, например, в виде шлангов и установлены соосно с гидроцилиндрами 4.

Вибрационная машина работает следующим образом.

В поршневые полости 6 гидроцилиндров 4 через магистраль 9 и камеры 7 подается жидкость. При этом возможно регулирование положения рабочего органа

1 по высоте как при сохранении горизонтальности (подача одинакового количества жидкости в левый и правый цилиндры), так и при наклонах(дифференциальная подача жидкости в левый и правый гидроцилиндры

4).

Затем в приводные камеры 8 из магистрэли 10 подается сжатый газ, эластичные элементы 5 уменьшаются в объеме, часть жидкости из камер 7 вытесняется в поршневые полости 6 и поршни 3 через штоки 2 перемещают рабочий орган 1 вверх, 1672017

М идноппь

Составитель Э. Пимахова

Техред М.Моргентал Корректор А Осауленко

Редактор Т, Иванова

Заказ 2819 Тираж 370 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

При периодическом сбросе сжатого газа из приводных камер 8 через устройство

11 эластичные элементы 5 увеличиваются в объеме, принимая часть жидкости из полостей 6. Поршни 3 со штоками 2 и рабочим органом 1 перемещаются вниз — происходят колебания, Эластичные элементы 5 находятся под давлением жидкости изнутри. Поэтому залипание их во время работы исключается, Система защищена от внезапных пиков давления в жидкости, поскольку у эластичных камер всегда есть возможность расширяться наружу при появлении избыточного давления (в системе постоянно присутствует упруго-демпфирующий элемент — эластичные элементы 5 с жидкостью внутри).

Формула изобретения

Вибрационная машина. содержащая рабочий орган, связанный со штоками поршней, установленных в гидроцилиндрах, и

5 эластичные элементы, расположенные в поршневых полостях гидроцилиндров с образованием гидравлической и приводной камер, отличающаяся тем, что, с целью повышения надежности за счет разгрузки

10 эластичных элементов и увеличения амплитуды колебаний. эластичные элементы выполнены кольцевыми и установлены соосно с цилиндрами, гидравлические полости образованы внутренней поверхностью эла15 стичных элементов, а приводные полости— цилиндром и внешней поверхностью эластичного элемента.
